达索阵风战斗机曲面外形结构设计

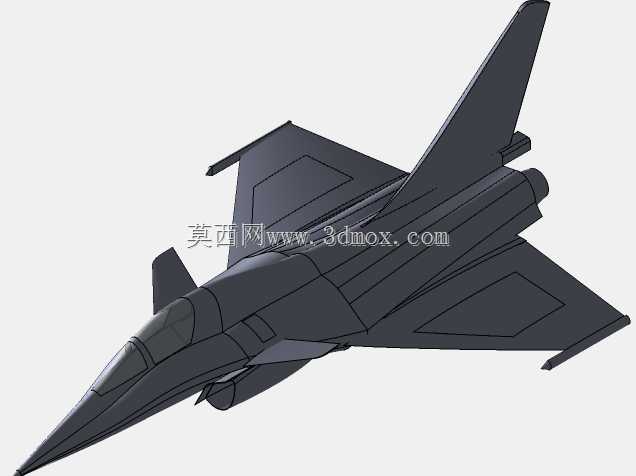

该模型聚焦阵风战斗机的曲面外形构建，完全围绕实际飞行器的气动设计逻辑展开，可用于航空类教学演示、气动布局方案验证、科普展陈模型制作等场景。从设计思路来看，建模过程优先还原战机的无尾三角翼耦合鸭式布局特征，机身曲面严格遵循跨音速飞行的面积律修形逻辑，机头棱线、进气道唇口、鸭翼与主翼的衔接过渡区域，都按照真实战机的气动修形逻辑做了连续曲面处理，没有出现生硬的棱角转折，保证曲面G2连续的同时，还原了真机的低阻外形特征。模型覆盖了战机从机头雷达罩到尾喷口整流段的完整外轮廓，主翼后掠角、鸭翼安装角、垂尾后掠角度都与真机的气动参数匹配，机身截面从机头的圆形截面逐步过渡到中机身的翼身融合扁截面，再到尾段的发动机舱圆形截面，整个过渡段的曲面曲率变化均匀，符合实际战机的结构布置边界——中机身区域预留了内置油箱、航电设备舱的外形空间，翼根区域的厚度满足主翼承力结构的安装需求，鸭翼与机身连接的整流段曲面，也还原了真机降低干扰阻力的修形设计。从实际用途角度，这类曲面模型可作为航电设备安装布局的外形基准，也可用于风洞试验前的初步气动外形校验，或是作为仿真动画、军事科普内容的三维素材使用。建模过程中没有做过度的细节简化，座舱盖的水泡形曲面、机身表面的维护口盖分区线、尾翼的切尖处理都做了对应还原，机身侧面的进气道采用了半埋式设计，与机身曲面的衔接处做了附面层隔道的外形预留，符合阵风战机进气道的实际设计特征，能够直观体现四代半战机的气动设计特点，对于飞行器设计入门者理解翼身融合布局、鸭式布局的耦合设计逻辑有较强的参考价值，也可作为航空类专业课程中飞行器外形设计章节的配套演示模型，帮助学习者理解曲面建模在航空产品设计中的实际应用方式，掌握复杂自由曲面的建模思路与曲率控制方法。
