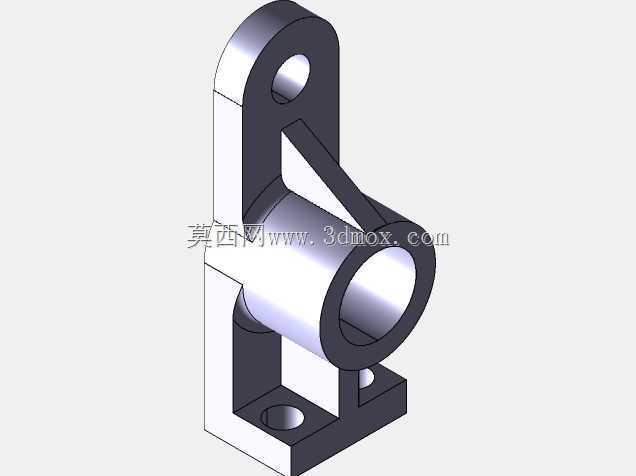

这类立式铰接支座结构,常出现在中小型自动化生产线的连杆传动末端、轻载工装夹具的翻转定位模块,以及小型输送设备的张紧调节机构中,作为承载铰接载荷、实现部件相对转动的核心连接零件,需要同时兼顾径向承载与安装面的定位稳定性。从结构功能来看,上部带通孔的耳板是铰接配合面,孔壁需要与铰接销轴形成间隙配合,保证转动副的灵活度,同时耳板侧面的加强筋直接连接耳板与中部的套筒段,避免耳板在受侧向倾覆力矩时出现根部断裂,中部的贯通套筒是整个零件的核心承载段,既可以作为转轴的穿装通道,也可以嵌套铜套实现耐磨转动配合,下部的安装底板带两个沉头安装孔,用于将整个支座固定在设备机架的安装面上,沉孔设计可以让螺栓头完全沉入板面,不会突出干涉上部转动部件的运动轨迹。
设计这类零件的时候,首先要确定的是中部套筒的内径尺寸,这个尺寸直接决定了适配销轴的直径,需要根据实际承载的径向力大小核算销轴的剪切强度,再反推套筒的壁厚,避免套筒在受载时出现胀裂;上部耳板的孔位需要和套筒的轴线保持严格的平行度,否则穿装销轴后会出现卡滞,耳板的厚度要根据铰接端的侧向力大小调整,加强筋的厚度通常取耳板厚度的0.8倍,既可以保证支撑强度,也不会因为筋位过厚导致铸造或注塑时出现缩痕。下部安装底板的两个安装孔中心距需要匹配机架上的预设安装孔位,沉孔的深度要大于所用内六角螺栓的头部高度,底板的厚度要保证螺栓拧紧时不会出现板面变形,通常底板厚度不小于安装孔直径的1.2倍。
从安装边界来看,整个零件的总高度决定了铰接点距离安装面的垂直高度,设计时需要预留足够的转动空间,避免和下部安装面或者周边的设备部件发生运动干涉,耳板外侧的宽度要小于铰接配合件的内侧宽度,保证配合件可以顺利卡入耳板之间完成装配,套筒的外圆直径要小于上部耳板的外侧轮廓,避免加强筋和套筒的连接处出现应力集中的尖角,所有的棱边都需要做0.5到1毫米的倒角处理,既可以去除加工毛刺,也能减少装配时的划伤风险。这类零件的建模过程非常适合三维软件初学者练习,从基础的草图绘制开始,依次练习拉伸、凸台、切除、筋特征、倒角等基础命令,通过这个模型可以快速理解机械零件从功能需求到结构落地的设计逻辑,掌握不同特征之间的约束关系,比如安装孔的同轴度、耳板孔与套筒轴线的平行度、加强筋与相邻面的贴合关系,这些基础的设计规范也是后续做复杂机械结构设计的核心基础。在实际应用场景中,这类支座如果用于轻载场合,可以采用铝合金材质加工,重量轻且不易生锈,如果用于承载较大的传动载荷,则需要采用45号钢调质处理,关键配合面做磨削加工提高表面精度,铰接孔内可以加装自润滑铜套,减少转动过程中的磨损,延长零件的使用寿命。建模的时候需要注意各个特征的先后顺序,通常先做下部的安装底板,再向上拉伸中部套筒,之后绘制上部耳板的草图拉伸成型,最后添加加强筋和安装孔、倒角等细节特征,这样的建模顺序逻辑清晰,后续修改尺寸的时候也不容易出现特征报错,方便根据实际的安装需求调整各个部位的尺寸参数。
