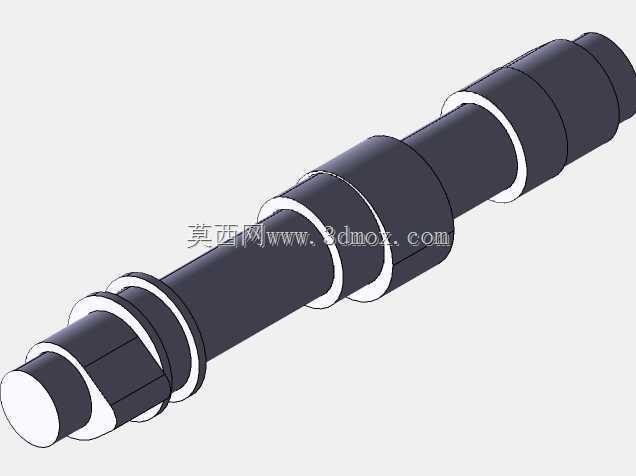

多段阶梯式凸轮传动轴结构设计

　　在各类需要实现周期性往复动作、精准时序控制的机械传动场景中，这类多段阶梯式凸轮轴是核心的动力转换执行部件，区别于普通等直径光轴，它通过轴身上不同位置的凸缘结构，把输入的旋转运动转化为从动件的规律往复运动，广泛适配内燃机配气机构、自动化生产线凸轮分度机构、纺织机械提花动作单元、通用机床进给控制模块等场景，不同直径的轴段承担着不同的功能定位，从轴端开始的小径段主要用于安装支撑轴承，匹配标准深沟球轴承或者滑动轴套的内孔尺寸，安装时需要保证轴肩与轴承端面的贴合度，控制轴肩圆角半径小于轴承内圈的倒角尺寸，避免出现轴承安装不到位、运行过程中产生轴向窜动的问题。相邻的凸缘结构是凸轮轴的核心工作段，每个凸缘的轮廓升程、相位角都经过精准计算，

　　对应从动件的动作行程和动作时序，比如在内燃机配气场景中，不同位置的凸缘分别控制进气门、排气门的开启和关闭时刻，凸缘表面的粗糙度直接影响从动件的磨损速度和传动平稳性，建模过程中需要严格控制凸缘轮廓的曲线精度，避免出现升程误差导致的气门开闭时序错位，引发动力输出不足、气门碰撞活塞等严重故障。中间段的大直径轴颈属于主支撑段，用于匹配箱体上的主轴承座孔，承担轴系运转过程中的径向载荷和部分轴向载荷，轴颈的圆柱度公差需要控制在IT6级以内，保证轴运转过程中的同轴度，减少高速旋转时的偏心振动。靠近输出端的阶梯轴段用于安装传动齿轮或者链轮，通过键槽实现周向固定，传递输入的扭矩，轴端的螺纹孔或者卡簧槽用于实现传动件的轴向定位，

　　防止运转过程中传动件出现轴向滑移。设计这类轴类零件时，首先要根据应用场景的载荷大小确定轴的整体材质，常规中低载荷场景选用45号钢调质处理即可，表面淬火硬度达到HRC45-50就能满足耐磨要求，高转速高载荷场景则需要选用40Cr等合金结构钢，经过渗碳淬火处理提升表面耐磨性和芯部韧性。建模过程中需要先确定各轴段的轴向尺寸链，根据箱体内部的安装空间、各配合零件的宽度确定每个轴段的长度，保证装配后各运动部件之间留有合理的间隙，避免出现运动干涉，同时要控制相邻轴段之间的过渡圆角，避免应力集中导致轴在交变载荷下出现疲劳断裂。这类凸轮轴的安装边界需要匹配箱体的轴承座孔中心距，轴的总长度不能超过箱体内部的轴向安装空间，两端伸出轴段的长度要匹配端盖、

　　密封件的安装尺寸，凸缘的最大外圆直径要预留出从动件滚轮的运动空间，保证从动件在整个升程回程过程中不会和周边的箱体结构、其他传动部件发生碰撞。实际应用中，这类轴的旋转精度直接决定了整套机构的动作精度，比如在自动化装配设备的凸轮分度机构中，凸轮轴的轮廓精度误差超过0.02mm就会导致分度定位偏差，引发装配错位、零件卡滞等问题，所以建模时需要对每个凸缘的工作轮廓进行曲率连续性检查，避免出现拐点导致从动件运动过程中产生刚性冲击。轴上的退刀槽、砂轮越程槽结构需要符合机械加工的工艺要求，保证轴颈、凸缘表面可以通过磨削加工达到设计的粗糙度和尺寸精度，键槽的位置要和凸缘的相位角保持准确的对应关系，保证装配时传动件的相位正确，不会出现动作时序错乱。
