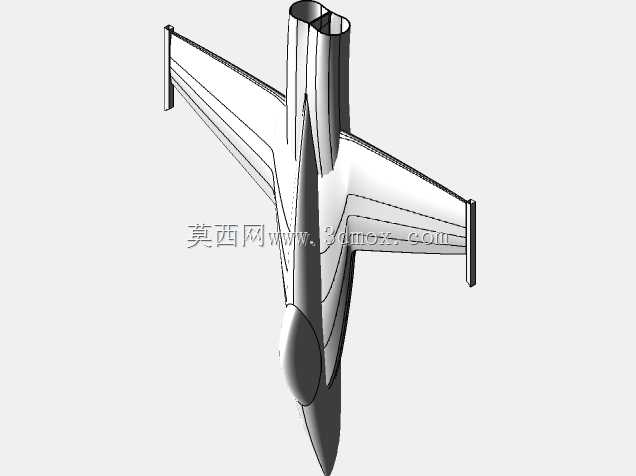

F18战斗机机翼结构三维建模作品

本次呈现的是F18战斗机机翼部分的三维结构建模成果，从航空装备实际应用场景出发，机翼作为固定翼战机核心升力构件，承担着飞行过程中升力生成、姿态控制、外挂载荷承载的核心作用，直接决定战机的机动性能、起降特性与任务载荷适配能力。建模过程中首先梳理了战机机翼的气动外形逻辑，前缘后掠角度、翼型厚度分布均贴合高亚音速跨音速飞行的气动需求，兼顾低速起降阶段的升力系数与高速飞行阶段的阻力控制，翼面与机身衔接处做了平滑过渡处理，避免飞行过程中出现气流分离引发的失速风险。从结构设计思路来看，机翼主体采用翼梁-翼肋-蒙皮的经典航空承力布局，主翼梁沿翼展方向布置，承担飞行过程中的弯曲载荷，翼肋沿弦向等距排布，维持翼型的外形精度，为蒙皮提供稳定支撑，蒙皮则参与承受局部气动载荷与剪切力，三者形成封闭的盒式承力结构，在控制整体重量的前提下保障结构刚度。机翼上预留了外挂点安装接口，可适配副油箱、机载武器、吊舱等不同外挂设备的安装需求，接口位置的结构做了局部加强处理，能够承受外挂载荷带来的集中应力，避免飞行过程中出现结构变形甚至失效。机翼后缘预留了操纵面安装边界，可适配襟翼、副翼等活动操纵面的装配需求，活动面与主翼面的间隙控制在合理范围，既保证操纵面的偏转自由度，又避免间隙过大引发的气动效率损失。翼尖部分做了切尖处理，能够降低翼尖涡流带来的诱导阻力，同时优化翼尖结构的颤振特性，提升高速飞行状态下的结构稳定性。建模过程中对机翼与机身的对接安装面做了精准的形位控制，对接孔位的排布符合航空装配的工艺要求，能够保证机翼与机身对接时的同轴度与贴合度，降低装配应力，提升整机结构的疲劳寿命。从实际使用场景来看，该结构模型可用于航空类专业教学演示、战机结构原理展示、气动仿真前置建模参考，也可作为航模设计、虚拟仿真场景搭建的基础构件，帮助从业者理解固定翼战机机翼的承力逻辑与设计要点，在结构设计过程中平衡气动性能、结构强度、重量控制三者的关系，避免出现设计冗余或者结构强度不足的问题。
