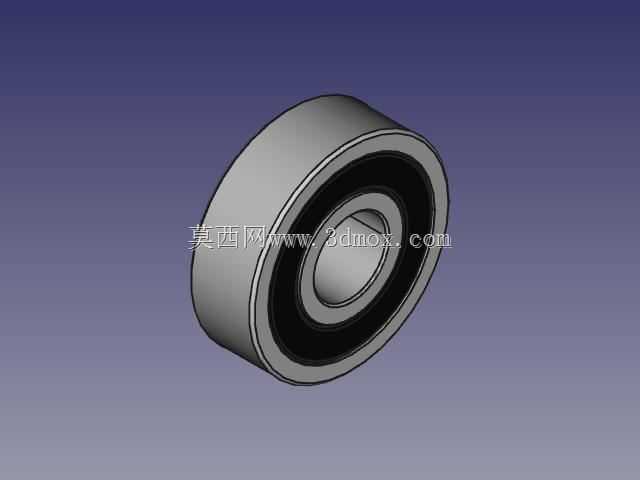

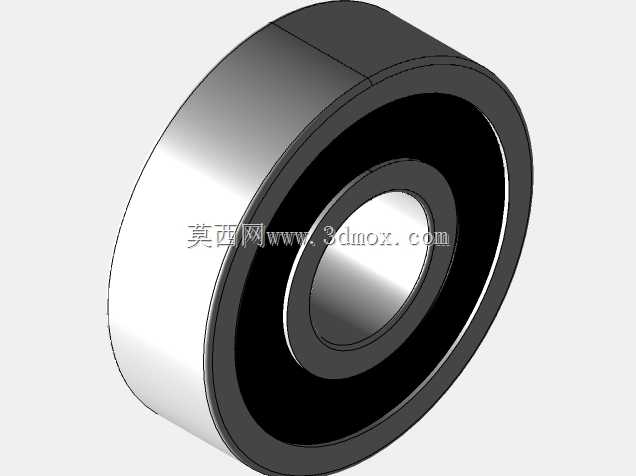

滑板用深沟球滚动轴承结构设计

日常接触的滑板运动器材中，轮组转动的核心支撑部件就是这类小型深沟球轴承，除了滑板场景，这类小尺寸轴承也广泛应用在小型传动轮、便携电动工具输出端、儿童玩具车转轴、家用小电器转动支撑等对径向空间要求紧凑的位置，主要承担转动过程中的径向载荷，同时可承受小部分双向轴向载荷，保障转动部件在高速回转下的平稳性，降低转动摩擦阻力。从结构设计逻辑来看，这类轴承采用双密封式深沟球结构，外圈与内圈之间设置密封挡圈，能够阻挡外界灰尘、水渍、碎屑进入滚道内部，避免滚动体与滚道接触面出现磨粒磨损，延长部件的实际使用寿命，滚道的曲率设计与滚动体球面曲率匹配，保证滚动体在滚道内顺畅滚动，不会出现卡滞、窜动的问题。安装边界上，该轴承外径22mm，内圈孔径8mm，整体宽度7mm，安装时需要匹配对应直径的轮组安装孔与轴径，轴与内圈采用过盈配合或者过渡配合，外圈与轮组安装座采用间隙配合或者过渡配合，安装过程中需要避免敲击轴承外圈，防止滚道出现压痕影响转动精度。在实际选型应用中，这类小尺寸轴承需要根据使用场景的载荷大小、转速要求选择对应的保持架与密封形式，滑板场景下因为经常接触户外路面的灰尘、偶尔的水渍冲击，双胶封的结构能够更好地适应复杂使用环境，不需要频繁加注润滑脂，维护成本更低。建模过程中需要严格控制滚道的形位公差，保证内圈与外圈的同轴度，滚动体的直径公差控制在合理范围内，避免装配后出现转动卡滞、径向跳动过大的问题，密封槽的尺寸需要与密封胶圈的尺寸匹配，保证密封胶圈安装后不会出现松脱、过度摩擦内圈的问题，既保证密封效果，又不会额外增加转动阻力。这类轴承作为通用的小型转动支撑部件，结构简单可靠，成本低廉，适合大批量生产应用，在各类紧凑型转动结构中都能见到它的身影，设计时只要匹配好安装尺寸与载荷要求，就能保障整套转动机构长期稳定运行。
