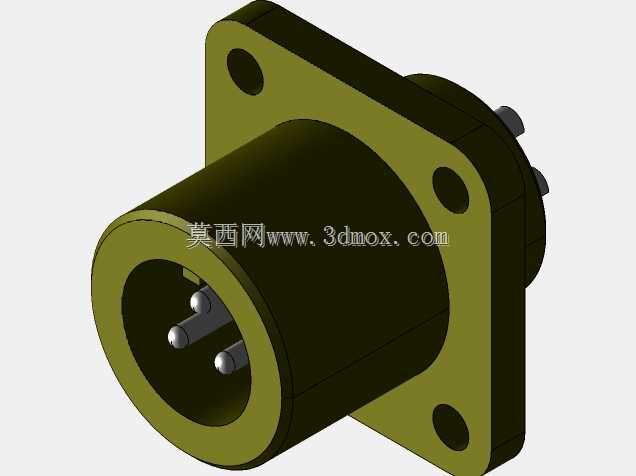

军标三芯法兰安装圆形电连接器基座

这款三芯圆形电连接基座，是面向军用严苛工况设计的面板安装型接插部件，主要承担舱体壁板、设备机箱面板位置的电路互连功能，在地面军用通信设备、装甲车载电控单元、野外作业供电装置的布线系统中，可实现供电回路、低速率控制信号的稳定对接。不同于民用消费类接插件，该器件采用军标性能指标设计，壳体选用镉钝化橄榄绿镀层处理，能够耐受野外高湿、盐雾、温差剧变的使用环境，避免长期使用后出现壳体锈蚀、接触电阻超标的问题。结构上采用方形法兰安装形式，法兰盘四角预留安装通孔，可直接通过螺栓固定在预制好安装孔的设备面板上，安装时需注意法兰贴合面与面板之间加装密封垫圈，可满足户外设备的防淋雨、防沙尘密封要求，安装孔的位置度公差控制在0.1mm以内，可适配同系列插头的盲插对位需求，降低现场装配的对位难度。接触端采用3芯插针布局，插针选用铜合金基体镀硬金处理，接触电阻稳定在毫欧级，可承载额定范围内的直流供电传输，插针外围设置绝缘隔离腔体，避免相邻插针之间出现爬电、击穿问题，适配的对接端为同规格卡口连接插头，插合后可实现可靠的机械锁止，避免设备振动工况下出现接插件松脱断电的故障。建模过程中省略了电缆锁紧端的凹槽结构，主要用于设备面板端的布局干涉检查、安装孔位匹配验证，结构设计人员在进行机箱布线设计时，可直接调用该模型核对法兰安装边界、插合端的预留操作空间，避免后期装配时出现接插件与周边器件、结构筋位干涉的问题。接插端的内孔尺寸严格匹配对应插头的插合外径，建模时保留了插针的伸出长度、绝缘台的台阶尺寸，可用于模拟插头插合过程中的运动行程，确认面板后侧需要预留的插合操作空间，法兰盘的厚度、安装通孔的孔径均按照实物尺寸1:1还原，可直接用于面板安装孔的开孔尺寸标注参考，减少设计阶段的实物测绘工作量。该类接插件在军用设备、工业高可靠控制设备中应用广泛，其圆形壳体的结构形式相比矩形接插件具备更好的力学抗扭性能，在受到侧向外力冲击时不易出现壳体开裂、插针变形的问题，方形法兰的安装形式相比螺纹旋接的圆形连接器，具备更高的安装连接强度，适合在有较强振动冲击的移动设备上使用。
