军用武装攻击直升机外观结构三维建模

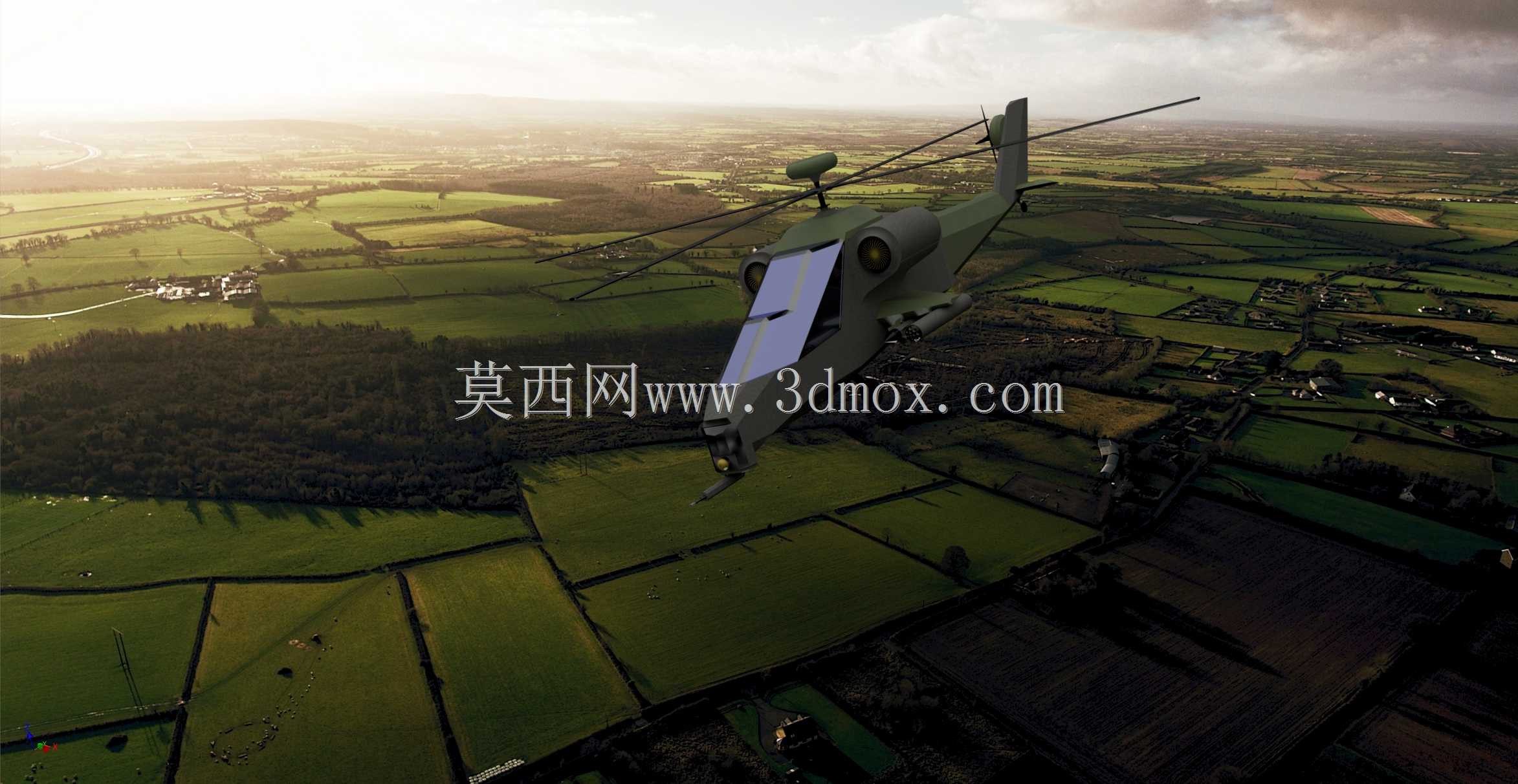

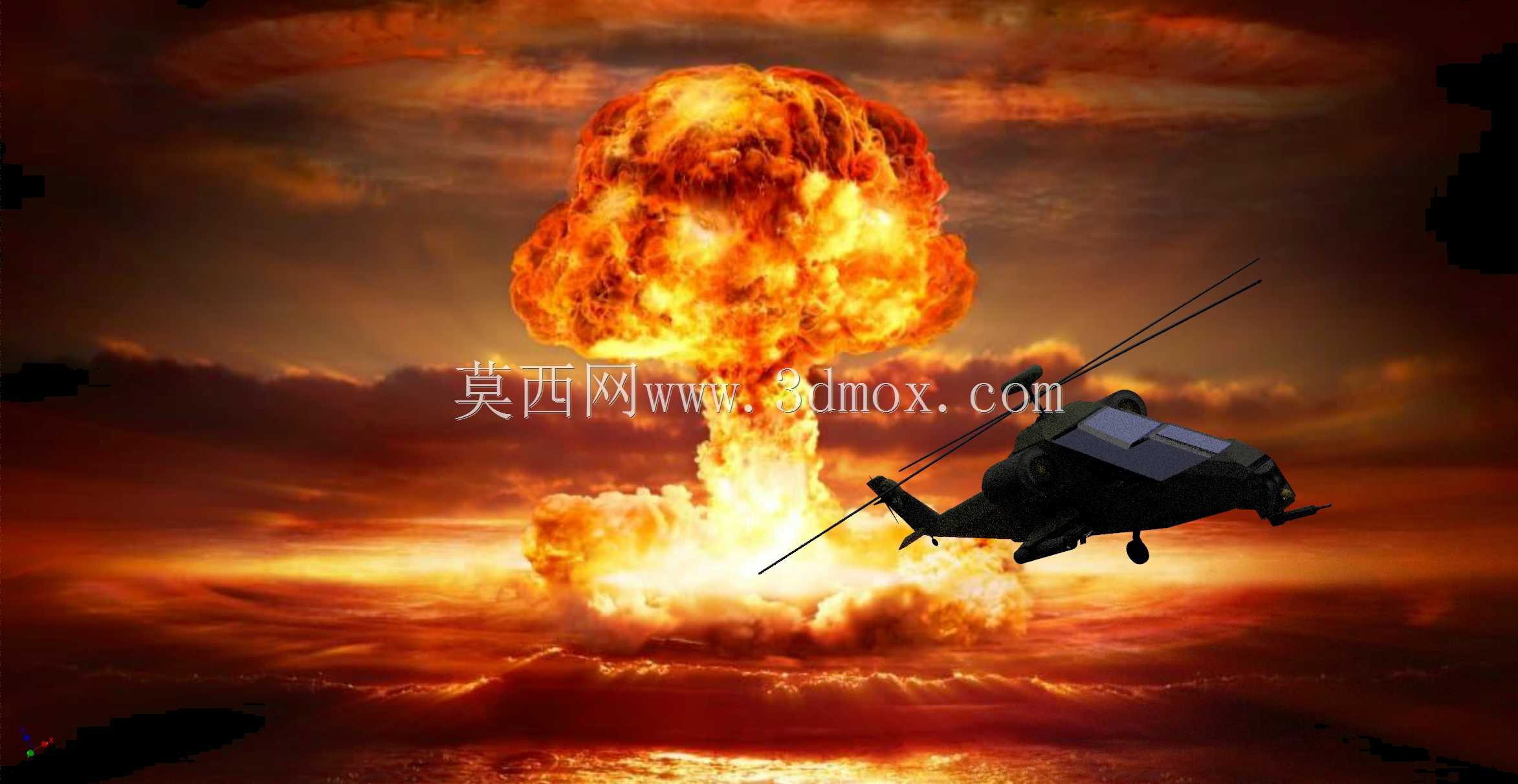

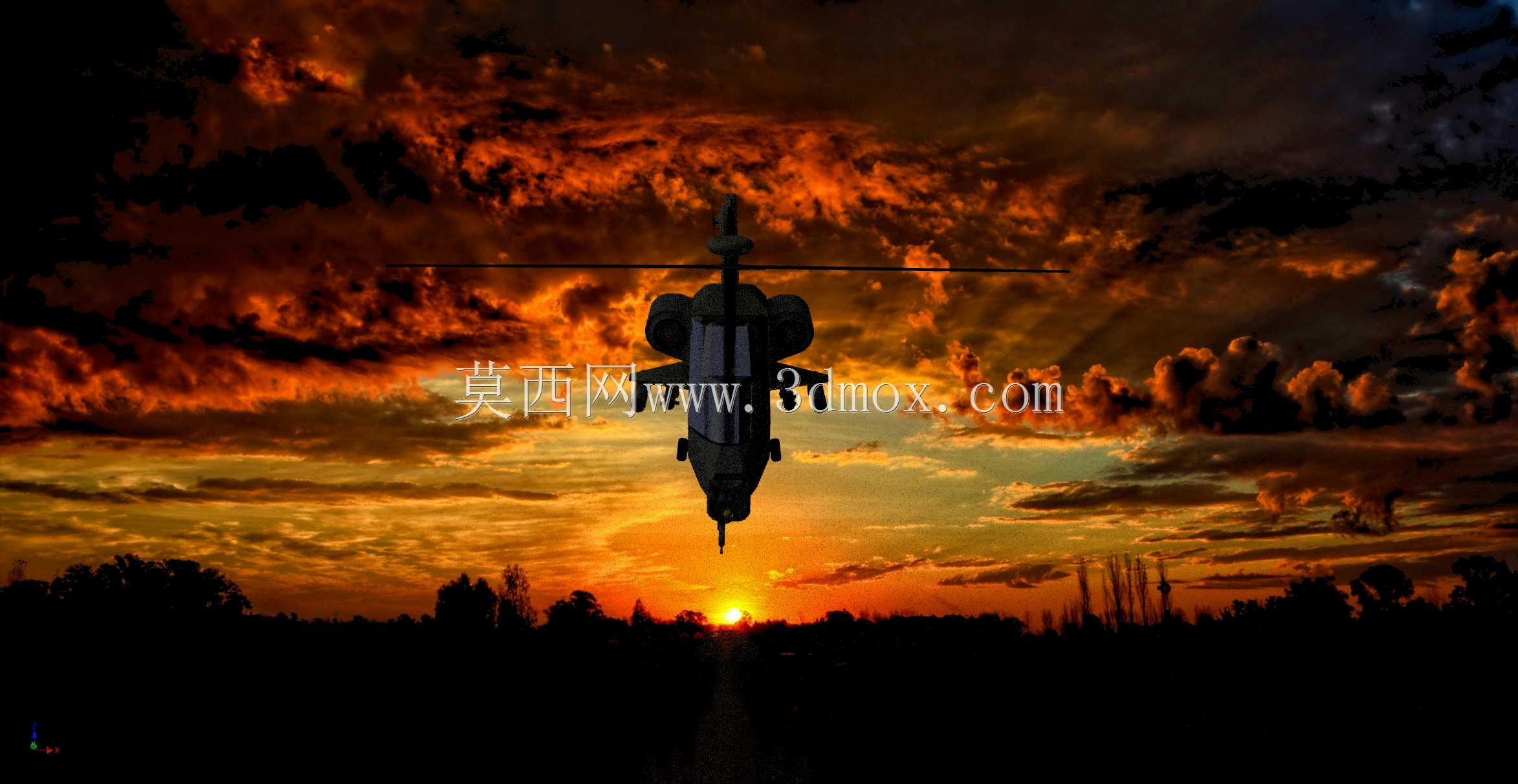

这款攻击直升机的三维建模，完全围绕低空近距火力支援、反坦克装甲作战、护航武装巡逻的实际应用场景搭建，建模过程中优先还原了实装的气动布局与结构边界，没有做多余的艺术化夸张处理。从结构设计逻辑来看，建模首先确定了串列双座座舱的位置基准，前座为武器操作位、后座为飞行驾驶位，座舱段整体做了窄体修形，既降低正面受弹面积，也能减少前飞时的气动阻力，座舱外部的防弹玻璃风挡做了倾角处理，对应实装的防弹防护结构设计，风挡与机身蒙皮的衔接处做了平滑过渡，避免出现气动紊流影响飞行稳定性。主旋翼系统采用单旋翼带尾桨的常规布局，建模时还原了四片主旋翼的翼型剖面，旋翼桨毂与主减速器舱的衔接位置做了结构收束，顶部的光电探测球安装位置严格对应实装的探测视野边界，保证前向、下向的探测无遮挡，不会被旋翼或机身结构干扰探测信号。机身两侧的短翼结构是建模时重点处理的部分，短翼的安装位置在机身中部重心附近，短翼下的挂点位置严格匹配载荷安装边界，每个挂点的间距、承力结构的加强筋都做了还原，既可以挂载反坦克导弹发射巢，也可以挂载火箭弹发射筒或者副油箱，短翼本身在飞行中也能提供一定的升力，降低主旋翼的载荷负担。尾梁部分做了轻量化收束设计，尾桨安装在尾梁末端右侧，对应抵消主旋翼反扭矩的功能需求，尾翼的水平安定面、垂直安定面的角度和尺寸都严格参考实装的气动配平需求，保证高速飞行时的航向稳定性。机身下部的起落架采用后三点式固定起落架，建模时还原了起落架的缓冲支柱结构，起落架的安装位置避开了机身下部的武器射界，保证机首下方的机炮可以有足够的下射角度，不会被起落架结构阻挡。整个建模的外形尺寸严格参考实装的尺寸比例，机身长度、旋翼直径、机高的比例完全符合实际装备的参数，各部件的安装边界都做了干涉检查，比如旋翼旋转时的扫掠范围不会碰到尾梁或短翼结构，座舱盖的开启轨迹不会和周边结构产生干涉，短翼挂点的载荷安装不会和机身蒙皮产生摩擦。从实际用途出发，这款模型可以用于航空装备结构教学、作战场景仿真演示、低空飞行器气动布局参考，建模时保留了所有关键结构的装配关系，没有做一体化的简化处理，每个结构部件都可以单独拆分查看，方便结构设计从业者理解武装直升机的布局逻辑，也能为相关的仿真场景搭建提供准确的结构参考。
