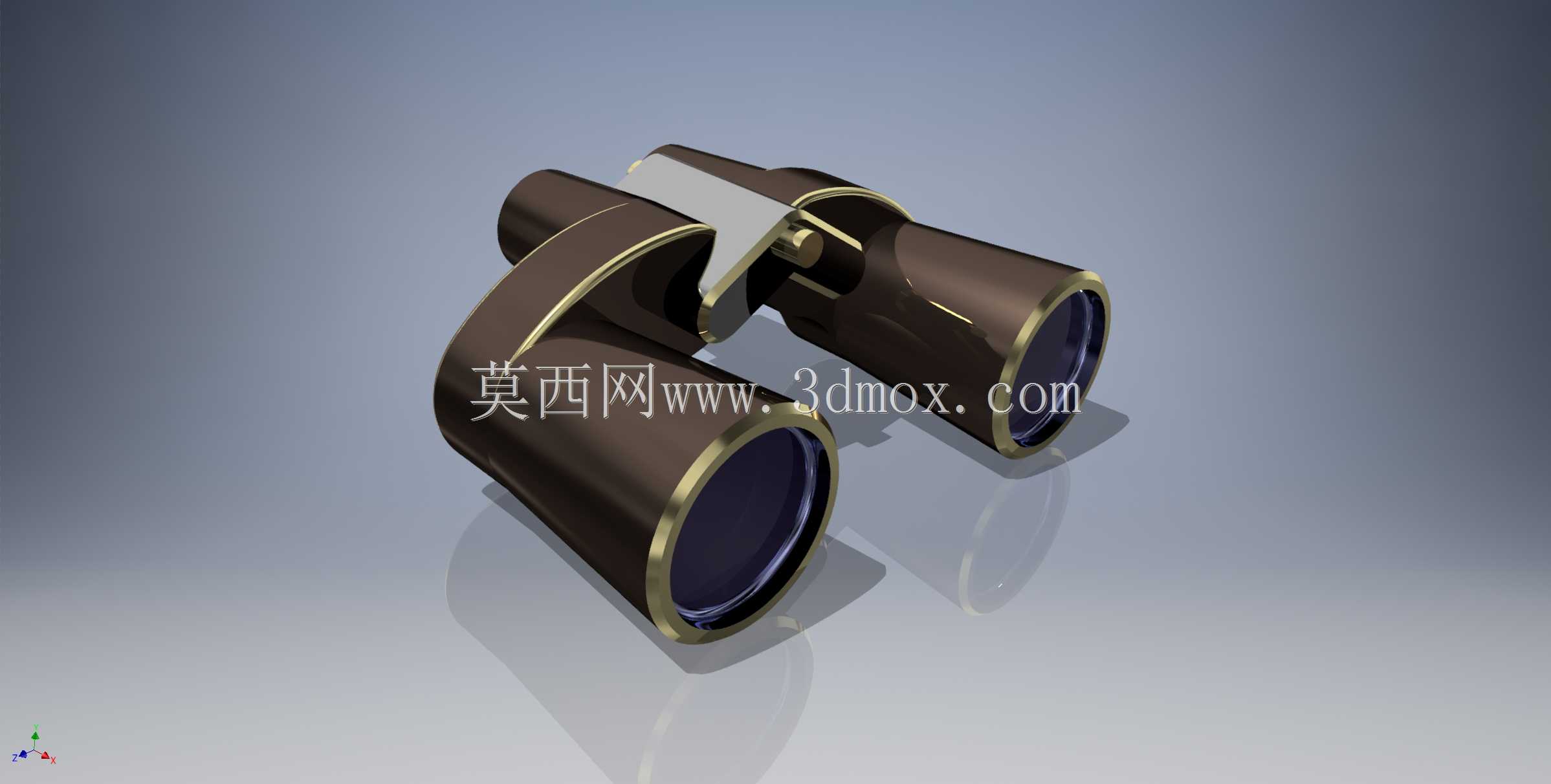

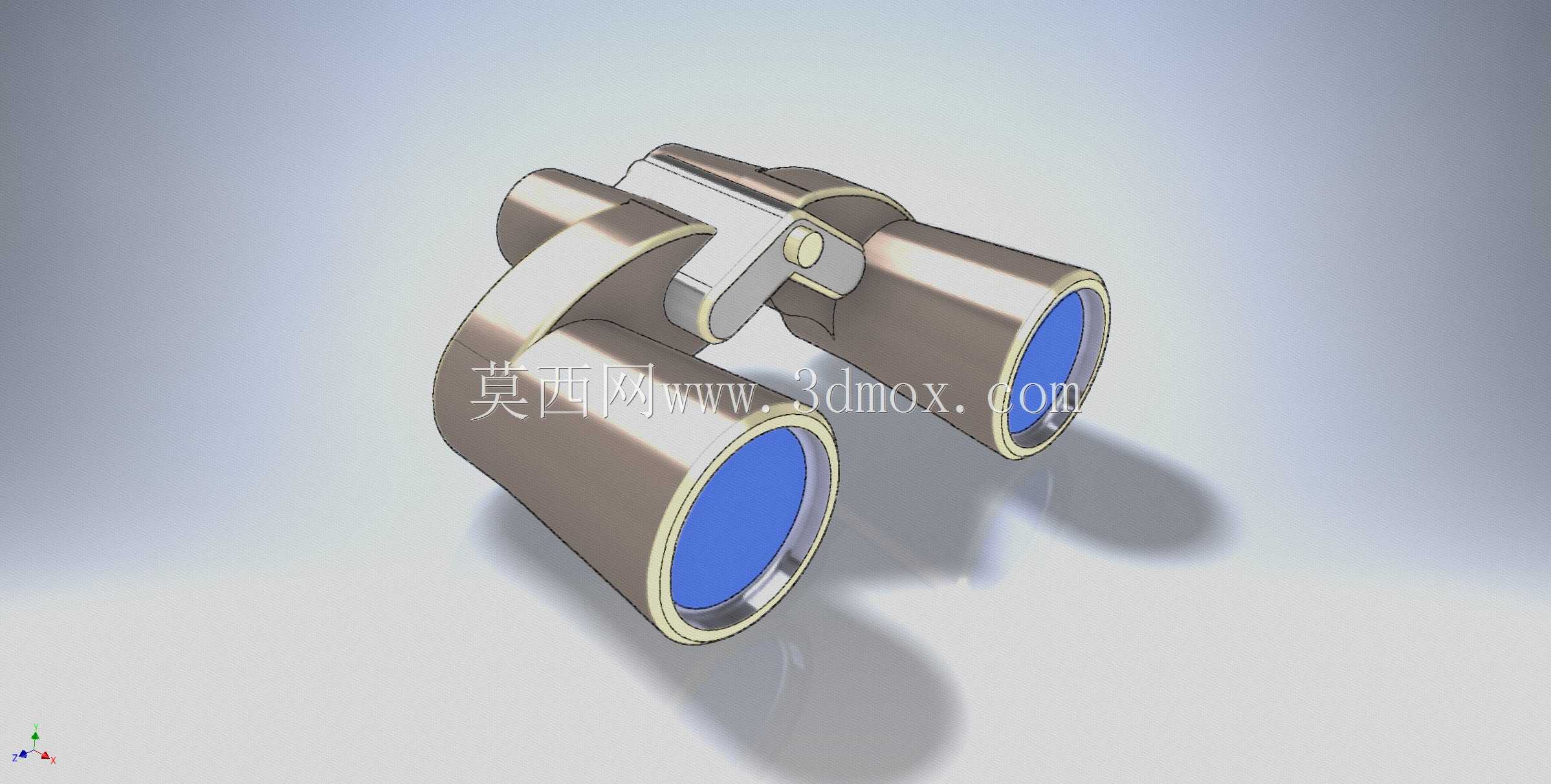

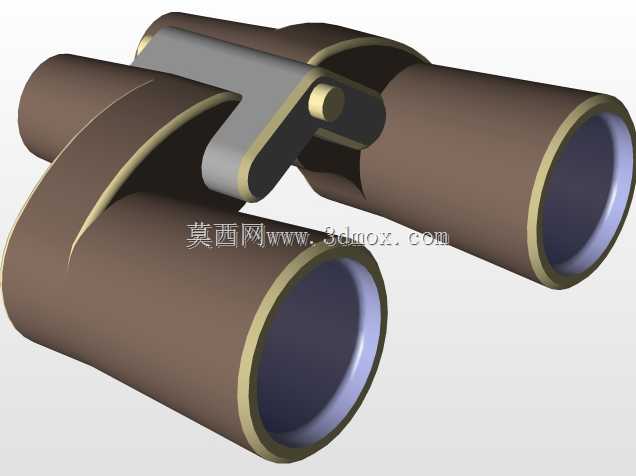

复古包胶双筒手持观测望远镜结构

　　这款双筒观测设备的结构设计，首先围绕户外手持观测的实际使用场景展开，日常徒步、野外勘测、观鸟活动以及远距离目标观察都是其核心应用场景，设计过程中优先平衡了握持手感、光学组件安装精度与结构耐用性三者的关系。从结构布局来看，两个独立镜筒通过中部的铰接桥接结构连接，该铰接结构预留了足够的阻尼调节空间，可适配不同使用者的瞳距差异，调节行程覆盖常规成年人56mm至72mm的瞳距范围，铰接轴处采用嵌套式阻尼垫片设计，调节时无卡顿松旷问题，调整到位后可保持镜筒夹角稳定，不会因手持晃动出现瞳距偏移。镜筒主体的外壳采用分段式结构设计，外层包裹的防滑包覆层与内部硬质承力壳体通过卡扣加定位筋的方式配合，包覆层厚度控制在2.5mm，

　　既可以在设备意外跌落时吸收冲击能量，保护内部光学镜片与调焦传动结构，也能提升握持时的摩擦力，雨天或手部出汗时不易打滑。内部承力壳体预留了物镜组、目镜组、棱镜腔的精确安装位，各安装位的同轴度公差控制在0.02mm以内，避免镜片安装偏移导致的光轴偏差，影响观测成像质量。中部的调焦手轮结构采用大直径防滑设计，手轮表面做了细密的防滑齿纹，单指即可完成焦距调节，调焦行程对应观测距离从8m到无穷远的对焦范围，传动结构采用尼龙齿轮配合金属导向轴，调节时无空程，转动阻尼均匀，不会出现调焦过冲或者滑齿的问题。物镜端的金属装饰压圈除了外观修饰作用外，还承担了物镜组的轴向定位功能，压圈与镜筒端面之间预留了0.1mm的密封胶槽，

　　装配时填充密封胶后可实现IPX4级别的防水能力，可应对日常小雨环境下的使用需求，避免雨水进入镜筒内部污染镜片或者锈蚀金属结构件。目镜端的眼罩采用可翻折的软胶结构，佩戴眼镜的使用者可将眼罩翻折，缩短眼点距离，裸眼观测时可将眼罩翻起，遮挡周边杂光，提升观测时的画面对比度。从安装边界来看，该双筒望远镜收拢状态下的整体宽度为115mm，展开至最大瞳距时宽度为135mm，单镜筒直径为48mm，整体长度为160mm，重量控制在850g左右，长时间手持观测不易产生肌肉疲劳。结构设计过程中充分考虑了零部件的装配工艺性，所有壳体零件均采用注塑成型工艺，分模线设置在镜筒侧面的隐蔽位置，不会影响握持手感与外观质感，内部的光学组件安装位均设计了定位止口，

　　装配时无需额外调整即可保证镜片的同轴度要求，可有效提升装配效率，降低生产过程中的调校成本。镜筒内部的棱镜腔做了消光纹路设计，可减少内部光线的漫反射，避免观测画面出现眩光或者鬼影问题，提升成像的清晰度。铰接桥接结构的外部设置了金属装饰盖板，既可以遮盖内部的铰接轴结构，提升外观的精致感，也可作为品牌标识的安装载体，盖板与桥接结构通过两颗微型螺丝固定，拆卸维护时操作便捷。考虑到户外使用的复杂环境，所有外露的金属零件均采用阳极氧化或者电镀处理，具备良好的抗盐雾腐蚀能力，沿海高湿度环境下使用也不易出现锈蚀问题。调焦手轮的内部设置了限位结构，调节至最近对焦距离与无穷远位置时会有轻微的档位反馈，避免使用者过度旋转损坏内部传动齿轮。
