单旋翼带尾桨民用直升机结构设计

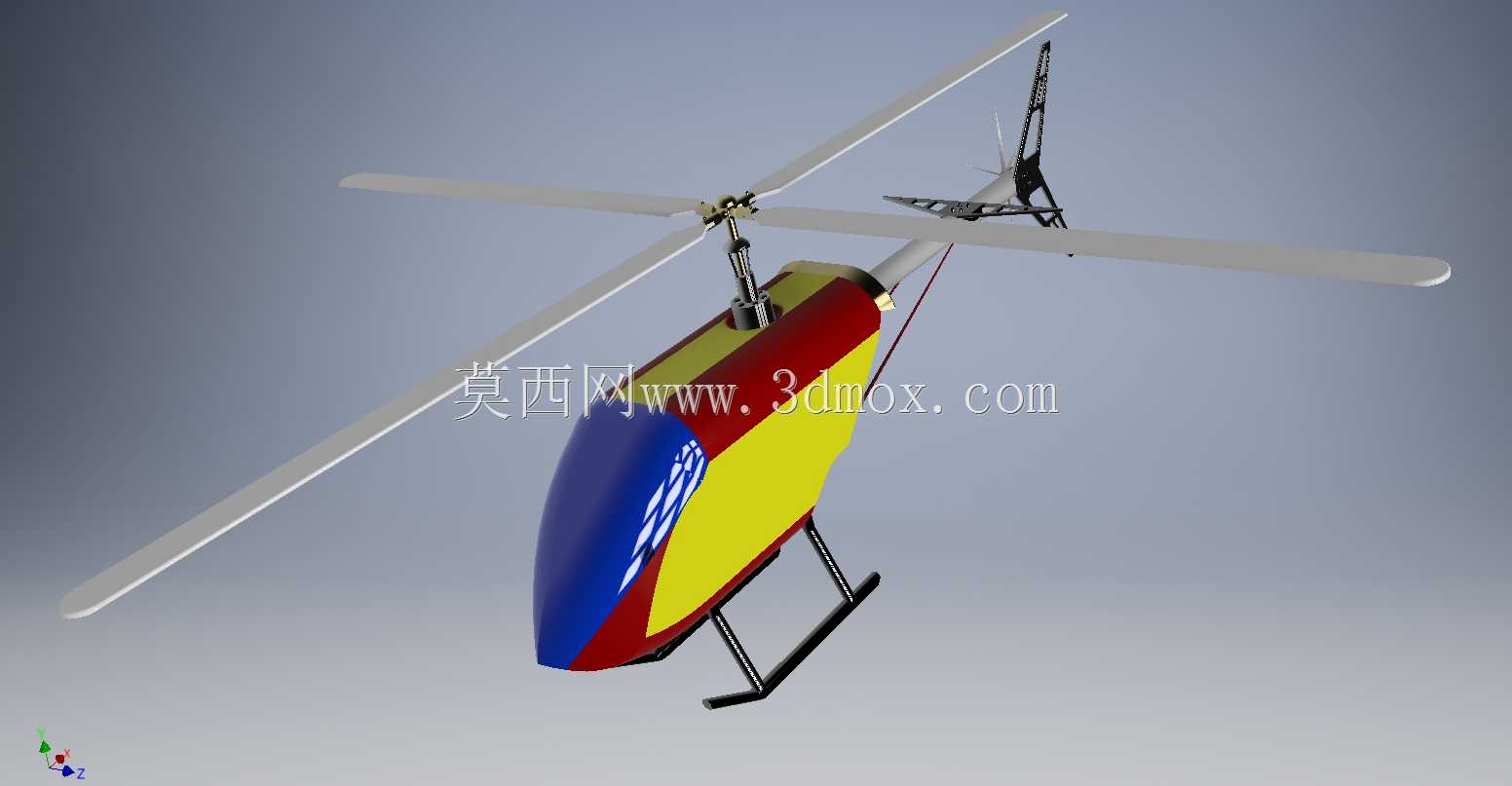

　　本次呈现的单旋翼带尾桨直升机结构，在民用通航作业场景中具备极强的适配性，可覆盖低空巡检、农林植保、航空测绘、短途通勤等多类作业需求，区别于军用武装直升机的重载武器挂载设计，该构型更偏向轻量化作业场景的功能实现。从实际用途出发，这类轻型直升机不需要配备复杂的火控与装甲结构，核心要保障低空低速飞行时的操控稳定性，以及日常维护的便捷性，因此在结构设计阶段就需要平衡飞行性能与结构复杂度的关系。

　　从功能特性来看，该构型采用经典的单主旋翼加尾桨布局，主旋翼负责提供全机升力与飞行姿态调整的主要力矩，尾桨则用于抵消主旋翼旋转产生的反扭矩，同时实现航向的精准操控。机身主体采用流线型曲面设计，机头位置预留了航电设备与观察窗的安装空间，曲面蒙皮的曲率经过反复调整，既能够降低低空飞行时的空气阻力，也能为内部载荷提供足够的容纳空间。机身下部采用滑橇式起落架结构，相比轮式起落架，滑橇结构的零件数量更少，维护难度更低，能够适应草地、土坡、简易停机坪等非硬化场地的起降需求，不需要额外的起落架收放机构，能够有效降低整机结构重量。

　　设计思路上，首先围绕旋翼系统的动平衡特性展开，主旋翼的三片桨叶采用对称翼型设计，桨叶的弦长从根部到梢部逐步收窄，既能够保证桨根位置的结构强度，承受旋翼旋转时的巨大离心力，也能降低桨尖位置的诱导阻力，提升旋翼的气动效率。主旋翼的桨毂采用简化的铰接结构，能够实现桨叶的挥舞、摆振与变距动作，在建模过程中需要精准控制各铰接点的运动间隙，避免飞行过程中出现运动干涉。尾桨安装在尾梁末端的垂尾结构上，尾梁采用细长型轻量化设计，在保证足够结构刚度的前提下尽可能降低结构重量，尾桨的传动路径从主减速器位置沿尾梁内部延伸，建模时需要预留传动系统的安装空间，同时考虑尾梁的振动特性，避免旋翼转动频率与尾梁固有频率重合引发共振问题。

　　外形尺寸与安装边界方面，该轻型直升机的主旋翼直径控制在适配轻型作业需求的范围内，整机长度（含主旋翼与尾桨）满足小型通航机场的停机位尺寸要求，机身宽度控制在2米以内，能够适配小型拖运设备的地面转运需求。滑橇起落架的横向间距经过计算，能够保证在3级侧风条件下的地面停放稳定性，起落架最低点与机身底部的距离预留了足够的缓冲行程，能够吸收硬着陆时的冲击载荷。机身侧面预留了舱门的安装位置，舱门的开合轨迹与主旋翼的最低转动平面保持足够的安全距离，避免人员上下机时发生安全隐患。机头位置的曲面蒙皮与内部航电舱的安装边界完全贴合，既不会出现蒙皮与内部设备的干涉，也能保证蒙皮外表面的流线连续性。尾梁与机身主体的连接位置采用加强框结构，能够传递尾桨工作时产生的交变载荷，连接位置的安装孔位精度控制在合理公差范围内，保证装配时的同轴度要求。

　　在细节结构处理上，机身表面的涂装分区完全贴合曲面造型，不同颜色的蒙皮分块线沿着气动流线方向布置，既能够降低飞行时的蒙皮接缝阻力，也便于后期的蒙皮维护与更换。垂尾位置除了安装尾桨之外，还设计了垂直安定面结构，能够在飞行过程中提供航向稳定性，降低飞行员的操控负荷。主旋翼的桨叶表面做了翼型曲面的连续过渡处理，没有出现曲率突变的位置，能够保证旋翼转动时的气流平顺性，降低飞行过程中的气动噪声。整个建模过程中，所有结构的连接位置都考虑了实际装配的工艺性，没有出现无法加工的倒扣结构与封闭腔体，所有的蒙皮零件都能够通过复合材料铺层或者钣金成型工艺实现，内部的结构加强筋位置也都预留了工具操作空间，方便后期的装配与检修作业。
