122毫米D30A榴弹炮炮口制退器结构

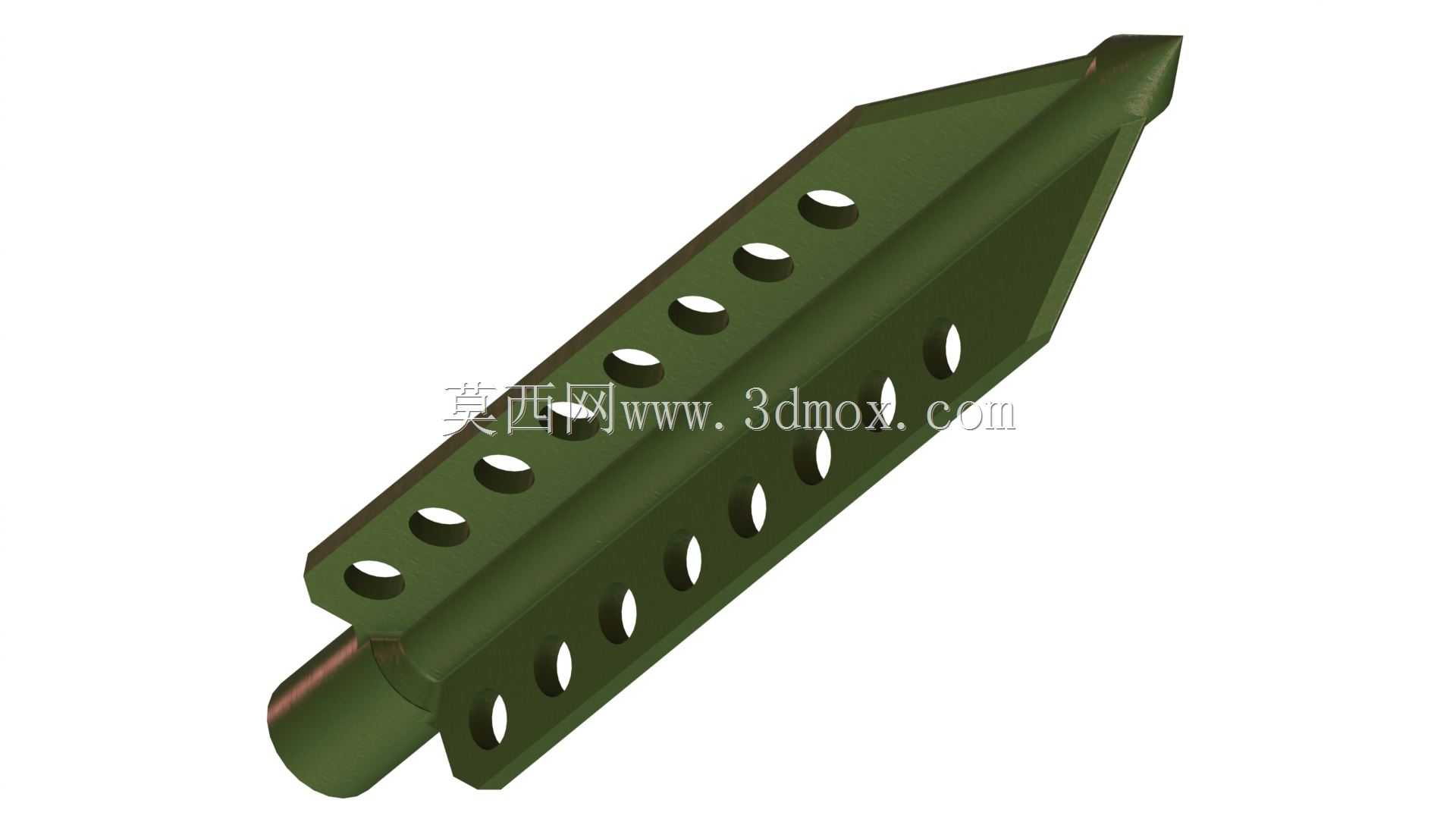

该部件为122毫米D30A榴弹炮的炮口制退器组件，属于火炮反后坐装置的核心外露构件，在实装场景中装配于炮身最前端，核心作用是通过控制弹丸出膛后火药燃气的流向与膨胀路径，大幅抵消火炮发射时产生的后坐动能，降低炮架承受的冲击载荷，同时减少炮口上跳幅度，提升连续射击时的弹道稳定性与射击精度。从结构设计来看，该制退器采用侧孔式膨胀腔结构，主体为橄榄绿硬质金属壳体，整体呈前尖后宽的箭形流线轮廓，前端为收窄的弹丸出射口，后端设置与炮管外径匹配的同轴安装套筒，装配时可通过过盈配合加定位销的方式与炮管前端牢固连接，安装边界需保证与炮管同轴度公差控制在0.02毫米以内，避免弹丸出膛时擦碰制退器内壁引发安全事故。壳体侧壁沿轴向对称排布多排圆形侧喷孔，不同排的喷孔孔径、开孔角度经过精确计算，火药燃气进入制退器内腔后，一部分沿轴向从前端开口喷出，另一部分通过侧喷孔向侧后方偏转喷出，利用燃气喷射的反作用力抵消部分后坐力，同时侧喷孔的排布角度经过优化，可减少燃气对炮位前方操作人员的冲击，也能降低炮口焰对瞄准视线的干扰。在三维建模过程中，需要重点保证各喷孔的位置度、内腔的流线过渡曲面精度，以及后端安装套筒的内径尺寸公差，避免因结构偏差导致制退效率下降或装配干涉。这类制退器结构的设计需要兼顾制退效率、结构强度与气动外形，壳体壁厚根据发射时承受的燃气冲击载荷做了差异化设计，靠近后端安装位的区域壁厚更大，可承受更高的燃气压力，前端收窄段在保证结构强度的前提下做了减重处理，避免过多增加炮口端重量影响炮身平衡。在实际装备维护场景中，该部件属于易检查的外露构件，日常需要检查侧喷孔是否有异物堵塞、壳体是否存在裂纹或烧蚀痕迹，建模时还原的所有结构细节都可用于勤务培训、结构仿真分析以及改进设计的验证参考，通过三维模型可直观开展气流场仿真，测算不同开孔参数下的制退效率，为后续同类型火炮制退器的优化设计提供基础结构参考。
