带剖视结构的机油控制阀三维设计

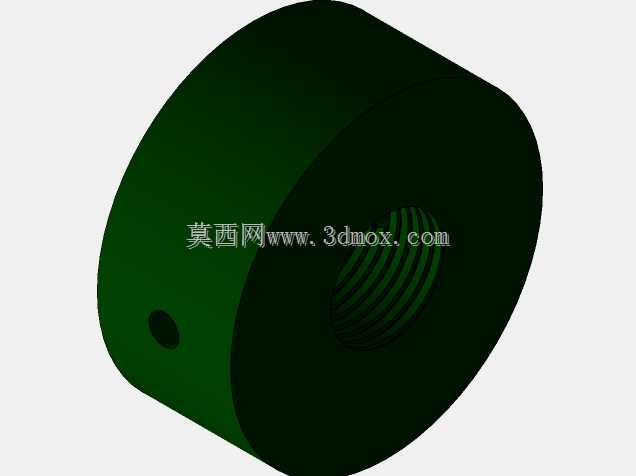

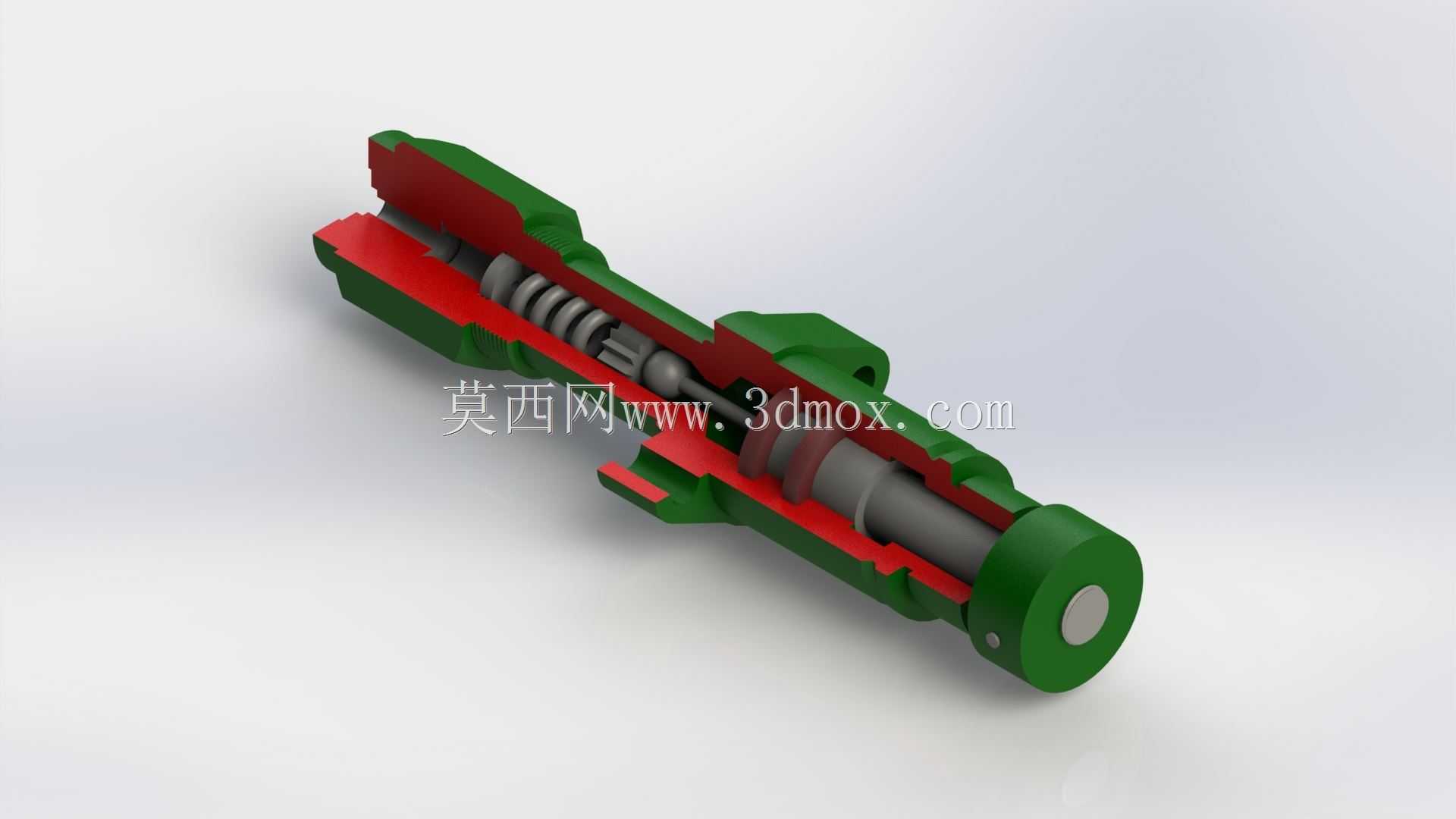

　　这款机油阀的三维结构完整呈现了内部流道与运动组件的配合关系，在润滑系统中承担着机油通路通断、压力调节的核心作用，常见于内燃机润滑回路、液压站润滑油路以及工业设备集中润滑系统中，可根据系统油压变化自动调整开度，避免油路压力过高损坏密封件，也能在冷启动时机油黏度较大的工况下实现溢流泄压，保障润滑回路压力稳定在设计区间内。从结构设计来看，阀体采用分体式装配结构，外壳设置有安装耳座，可通过螺栓直接固定在安装基面，耳座上的安装孔位与阀体主轴线平行，安装时无需额外设计转接支架，适配多数现有润滑系统的安装空间，整体轴向尺寸紧凑，径向最大轮廓位于中部的安装凸台位置，安装时需预留足够的扳手操作空间用于外接油路管接头的拧紧作业。

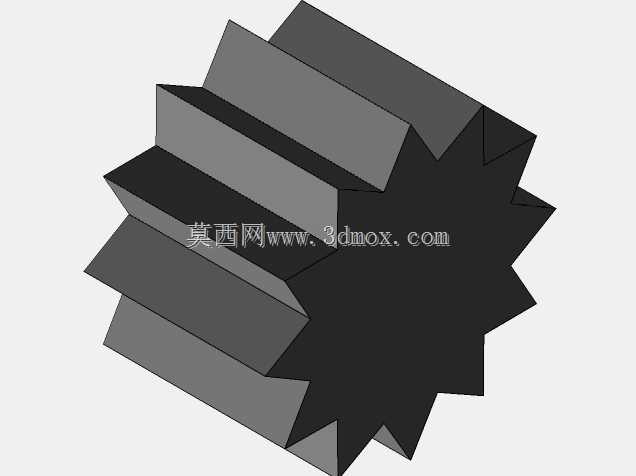

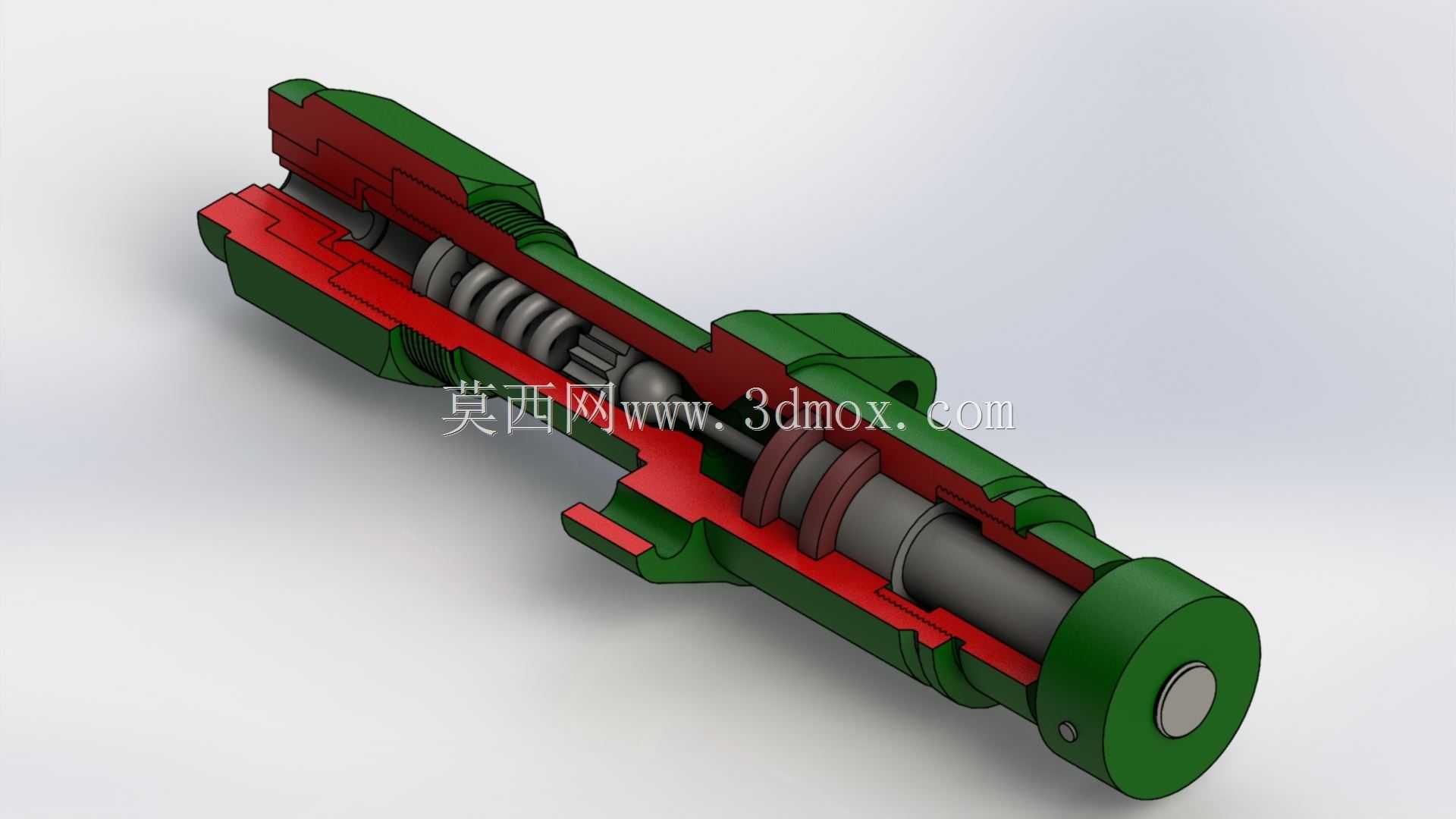

　　内部组件包含同轴布置的压缩弹簧、多级阀芯、密封隔环，弹簧预紧力经过匹配计算，可对应设定的开启压力值，阀芯与阀体内腔采用间隙配合，配合面的粗糙度要求控制在合理区间，既保证阀芯往复运动顺畅无卡滞，又能减少机油内泄漏量。剖视结构清晰展示了各零件的装配层级，端盖与阀体采用螺纹连接加端面密封的形式，拆解维护时可直接拧开端盖更换内部弹簧或密封件，无需整体更换阀体，降低后期维护成本。油路接口分别设置在阀体两端与侧部，对应进油、出油、溢流三个通路，设计时需注意各接口的通径匹配对应流量要求，避免通径过小造成油路压损过大。建模过程中对各运动零件的行程做了限位校验，阀芯最大行程位置不会与端盖发生刚性碰撞，弹簧在最大压缩量下仍处于有效弹性形变区间，不会出现并圈失效的问题，密封隔环的安装槽尺寸与密封圈线径匹配，装配后可实现不同压力腔之间的可靠密封，避免高低压腔串油影响压力调节精度。
