精密推力轴承机械结构三维设计

　　推力轴承作为轴向载荷承载的核心传动部件，广泛应用于各类存在轴向力传递需求的机械设备中，从重型机床的主轴轴向定位、液压设备的活塞端支撑，到中小型机电设备的旋转轴轴向限位，都能见到这类零件的身影。不同于深沟球轴承可同时承载径向与轴向载荷的特性，推力轴承的设计核心完全围绕轴向载荷的均匀传递展开，其滚道与滚动体的接触角度经过反复校核，确保在额定轴向载荷下接触应力分布均匀，避免局部应力集中导致的早期点蚀失效。

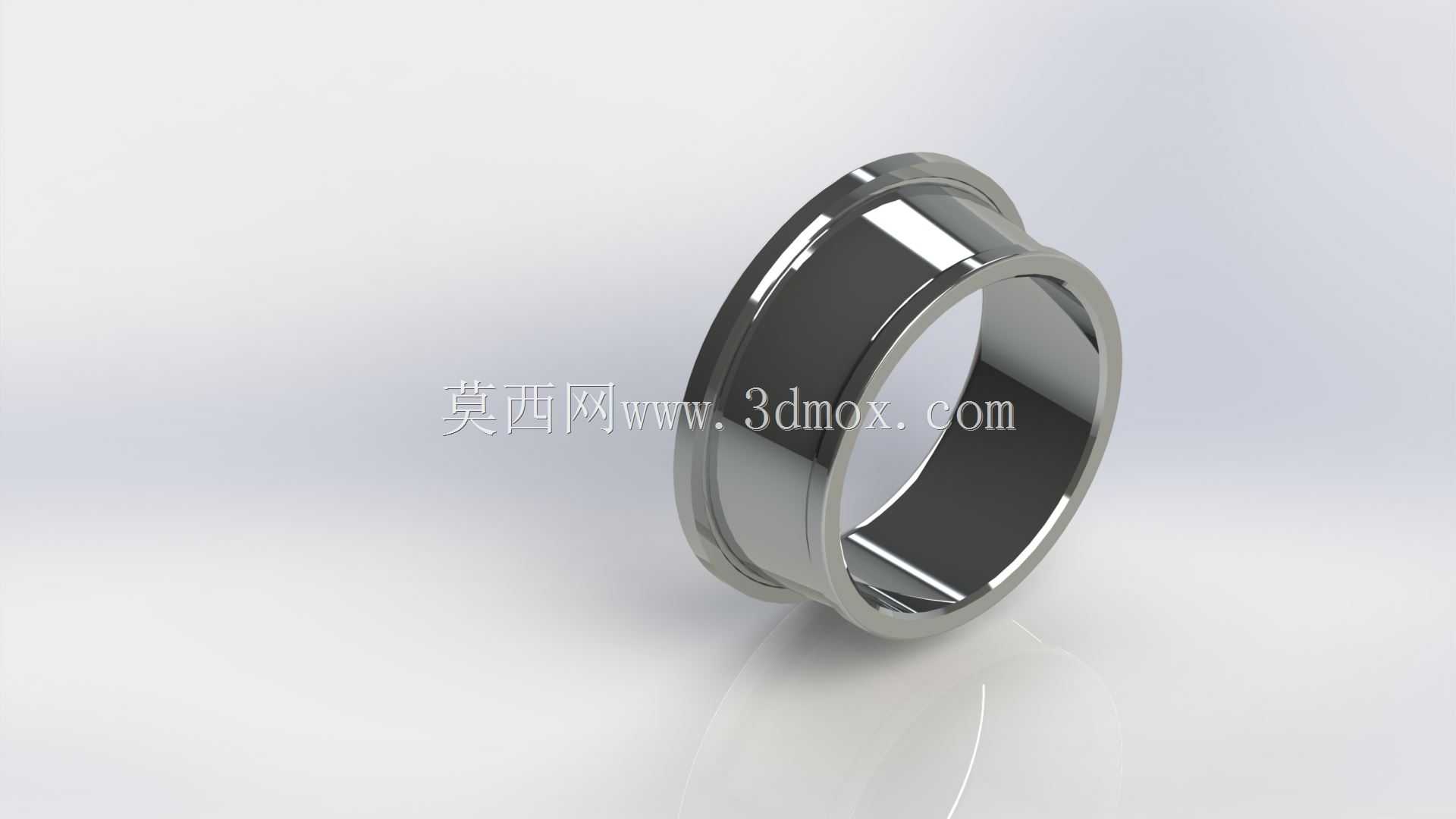

　　从结构设计逻辑来看，这款推力轴承采用分体式套圈结构，轴圈与座圈分别适配旋转轴与安装基座的配合公差，安装时可分别完成轴端与基座孔位的预装，再进行合套装配，大幅降低狭小安装空间内的装配难度。套圈的端面加工有严格的平面度要求，与安装基准面的贴合度直接影响载荷传递效率，若安装面存在翘曲或杂质垫起，会导致滚道局部受载，大幅缩短轴承使用寿命。滚道的曲率半径设计略大于滚动体半径，预留合理的接触变形量，既保证足够的接触面积降低接触应力，又避免滚动体在滚道内出现卡滞，影响旋转灵活性。

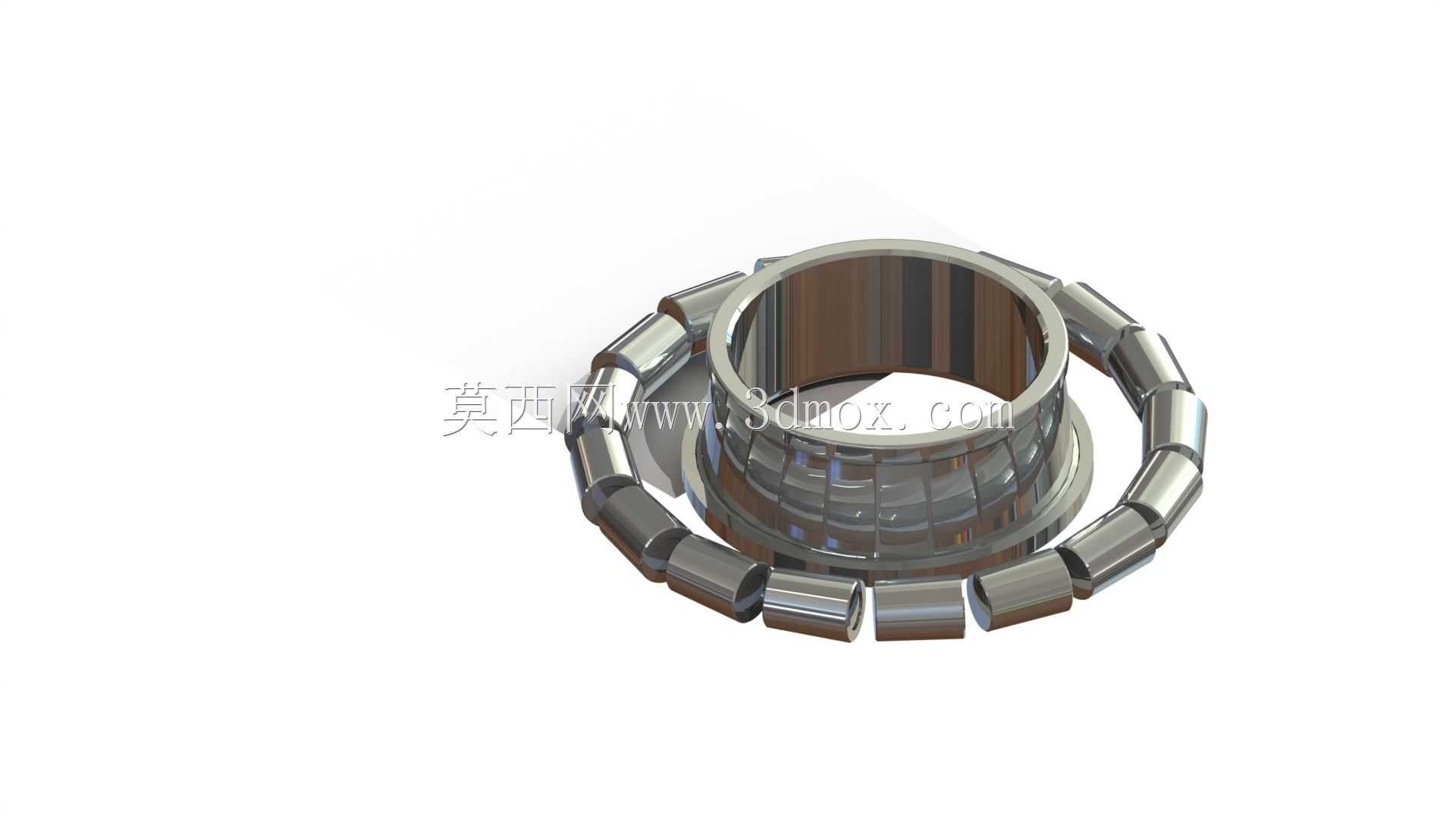

　　在安装边界设计上，这款轴承的配合公差经过多轮迭代验证，与轴的配合采用过渡配合公差带，既保证旋转过程中轴圈与轴无相对滑动产生的磨损，又不会因为过盈量过大导致套圈变形挤压滚道；与基座孔的配合采用间隙配合，方便安装时调整座圈位置，补偿安装过程中产生的少量同轴度误差。轴承的整体厚度尺寸经过压缩优化，在满足额定载荷要求的前提下尽可能减小轴向安装空间占用，适配结构紧凑的机电设备安装需求。套圈的外侧设计有定位台阶，安装时可与基座上的止口配合，实现径向定位，避免轴承在承受偏载时出现径向窜动。滚动体采用等间距排布设计，保持架的兜孔间隙经过精确计算，确保滚动体运转过程中无相互摩擦，同时具备足够的储脂空间，保证润滑脂能够持续进入滚道接触区域，降低运转过程中的摩擦温升。

　　在实际工况应用中，这类推力轴承常被用于承受单向轴向载荷的场景，比如立式水泵的轴向力承载、千斤顶的旋转支撑端、阀门阀杆的轴向定位等场景，选型时需要根据实际工况的轴向载荷大小、运转转速、润滑条件匹配对应的尺寸参数，避免超载使用导致的轴承失效。建模过程中对滚道的曲面连续性做了严格约束，保证曲面G2连续，避免加工时出现刀痕导致的应力集中，所有倒角与圆角尺寸都符合机械设计手册的规范要求，既去除加工锐边避免安装划伤，又不会因为倒角过大影响配合面的有效接触面积。
