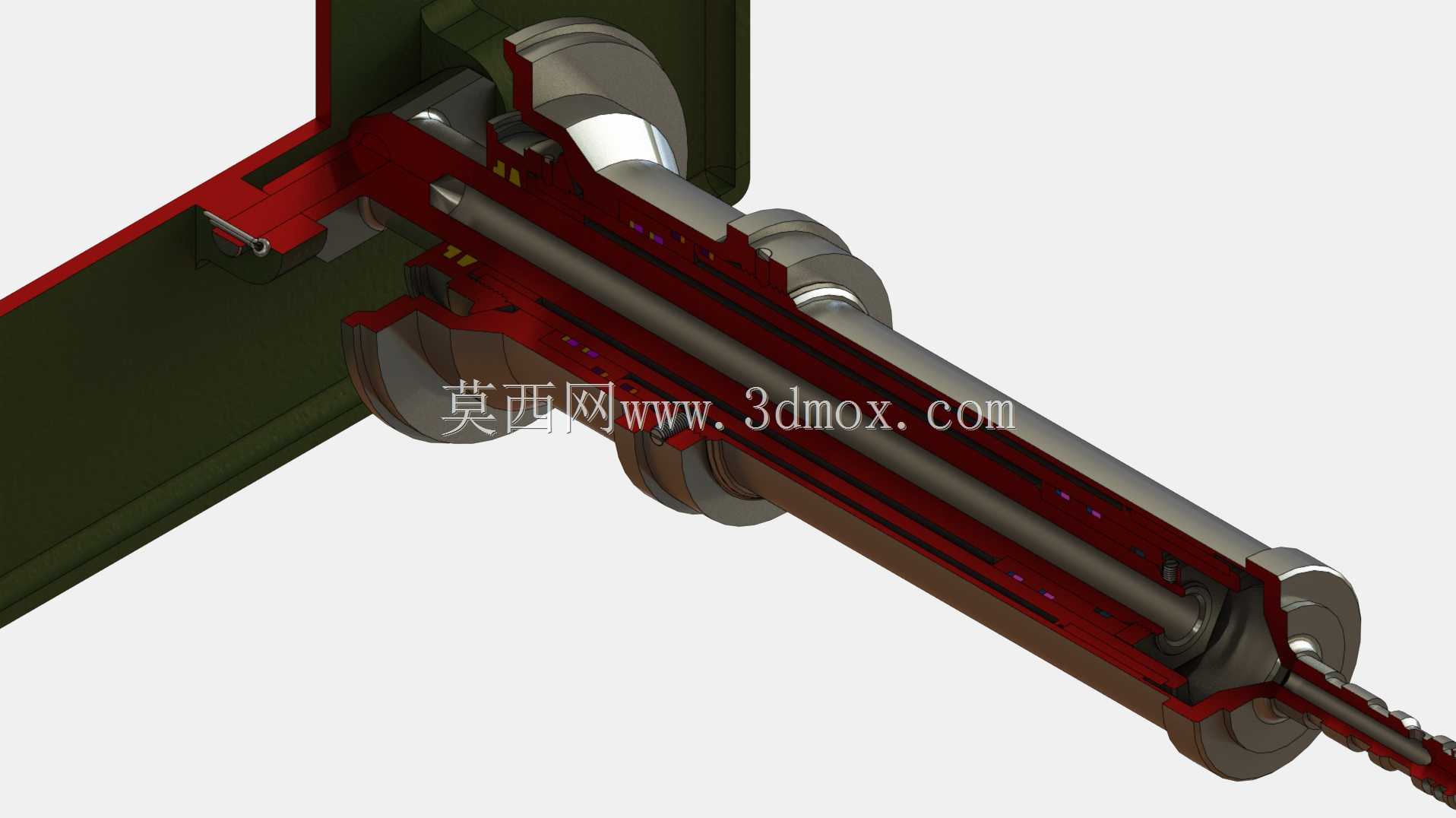

这款剖视展示的液压千斤顶结构模型,完整还原了手动液压顶升设备的内部流道、活塞组件与密封配合关系,可直接用于起重作业场景的结构原理演示、维修拆装培训以及同类型产品的改型设计参考。从实际工程应用来看,这类液压顶升设备广泛覆盖设备检修、重物移位、车辆维保、小型构件安装等作业场景,核心作用是通过手动压杆驱动液压油形成压力差,推动活塞杆伸出实现重物的平稳顶升,相比机械螺旋式顶升结构,同等人力输入下可获得数倍的顶升力输出,作业过程更省力,顶升行程控制精度更高。模型采用全剖视的设计呈现方式,将外部缸筒、内部活塞杆、单向阀组、储油腔、回油机构、密封沟槽等核心配合结构全部外露展示,建模过程中严格遵循液压元件的设计规范,各部件的配合间隙、
密封件安装槽尺寸、油道通径都按照实际量产产品的参数还原,没有出现结构干涉、配合错位的问题。从设计思路层面,建模时优先保证核心受力部件的结构合理性,缸筒壁厚按照额定顶升载荷的耐压要求设置,活塞杆的导向长度满足顶升全行程的稳定性要求,避免出现偏载弯折的风险,底座的支撑面尺寸按照额定承重下的地面压强要求设计,防止作业过程中出现底座下陷、侧翻的安全隐患。外形尺寸方面,模型还原的是常用6吨级手动液压千斤顶的实际尺寸,整体收纳状态下的长度、缸体外径、底座宽度都符合手动操作的人机工程要求,安装边界上预留了压杆铰接位、回油旋钮操作空间、顶部承托头的防滑结构安装位,可直接对接不同规格的顶部支撑头适配不同接触面的顶升作业。
内部流道的建模完全匹配液压传动的逻辑,进油单向阀、出油单向阀的位置与通径设置符合手动泵的吸排油节奏,回油通道的孔径满足卸荷时活塞杆平稳回落的流量要求,没有出现流道堵死、结构逻辑矛盾的问题。对于结构设计从业者来说,这个剖视模型可以直观理解液压千斤顶的力传递路径,各部件的受力薄弱点位置,在进行同类型产品改型时,可以直接参考其密封槽尺寸、配合公差带设置、导向段长度比例,减少重复建模与校核的工作量;对于设备选型人员来说,可通过模型直观判断该规格千斤顶的最小收纳高度、最大顶升行程、底座支撑尺寸是否匹配现场作业空间要求,避免选型时出现尺寸不符无法使用的问题。
