摩托罗拉MaxTrac900车载通讯收音机结构

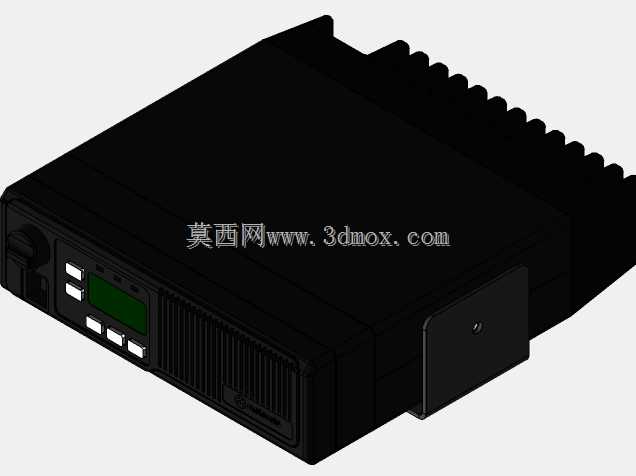

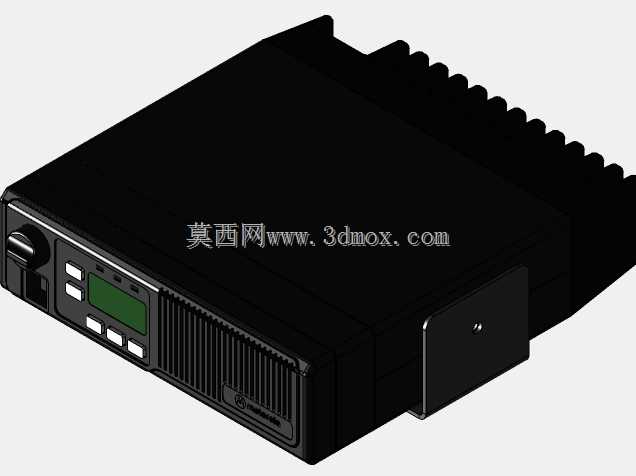

这款车载通讯收音设备的三维结构，完全依托实物游标卡尺测绘完成，所有配合间隙、接口位置、壳体壁厚都按照实物1:1还原，能直接用于车载通讯系统的安装布局模拟、改装配件的结构适配设计。在实际工程应用场景中，这类设备主要搭载在工程作业车辆、应急指挥车辆、业余无线电爱好者的改装车辆上，作为固定安装的超短波通讯终端，承担车队调度、应急通讯、区域无线电信号接收的功能，相比手持电台，它的发射功率更高、接收灵敏度更强，能在复杂电磁环境、城郊开阔区域保持稳定的通讯链路。从结构设计思路来看，测绘过程中优先还原了设备的安装固定边界：设备整体为标准车载机位尺寸，前端面板预留了旋钮、按键、显示屏的安装沉台，面板与主机壳体的配合卡扣位置完全对齐实物，侧面的散热鳍片凸起高度、背部的电源接口、天线接口、外接扬声器接口的坐标位置都做了精准定位，能直接导入整车电气布局装配文件中，模拟安装时的干涉情况，避免后期改装出现机位尺寸不匹配、接口被车内结构遮挡的问题。设备的壳体采用上下分壳结构，测绘时还原了内部电路板的安装螺柱位置、喇叭腔体的预留空间，对于做设备改装、定制面板、加装外置功能模块的结构工程师来说，不需要反复拆解实物测量，就能直接在模型上调整结构、验证改装方案的可行性。在功能特性的结构对应上，模型还原了前端调节旋钮的凸台高度、频道选择按键的按压行程预留空间，顶部的提手结构、侧面的固定挂耳尺寸都和实物一致，不管是做车载安装支架的设计，还是做设备防护外壳的定制，都能直接提取模型上的安装孔位、贴合面尺寸，减少实物测绘的重复工作量。要知道在车载通讯设备的改装作业中，很多时候需要在中控台预留机位内加装这类电台，提前用精准的三维模型做布局验证，能避免拆车后才发现尺寸不符、接口干涉的问题，大幅提升改装作业的效率，同时对于无线电设备的结构教学、仿制优化来说，精准的测绘模型也能作为结构参考，帮助设计人员理解这类专业通讯终端的壳体布局、散热设计、安装固定的设计逻辑，毕竟这类工业级通讯设备的结构设计，要兼顾车载环境下的抗振动、耐高温、电磁屏蔽要求，每一处卡扣、螺柱、加强筋的位置都有实际的工程考量，精准还原的模型能把这些设计细节完整呈现出来。
