非金属材质可调式步枪瞄准镜安装支架

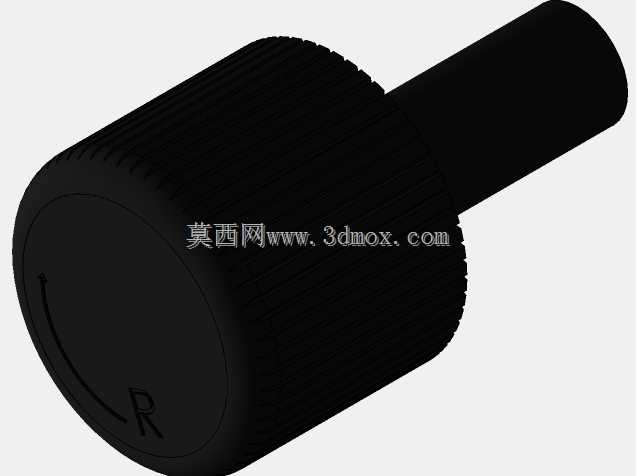

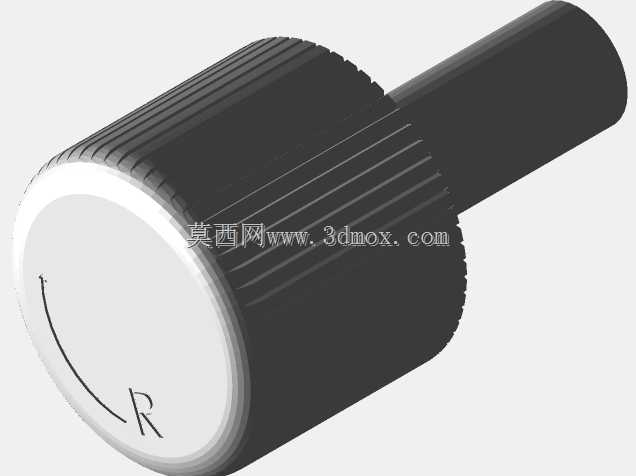

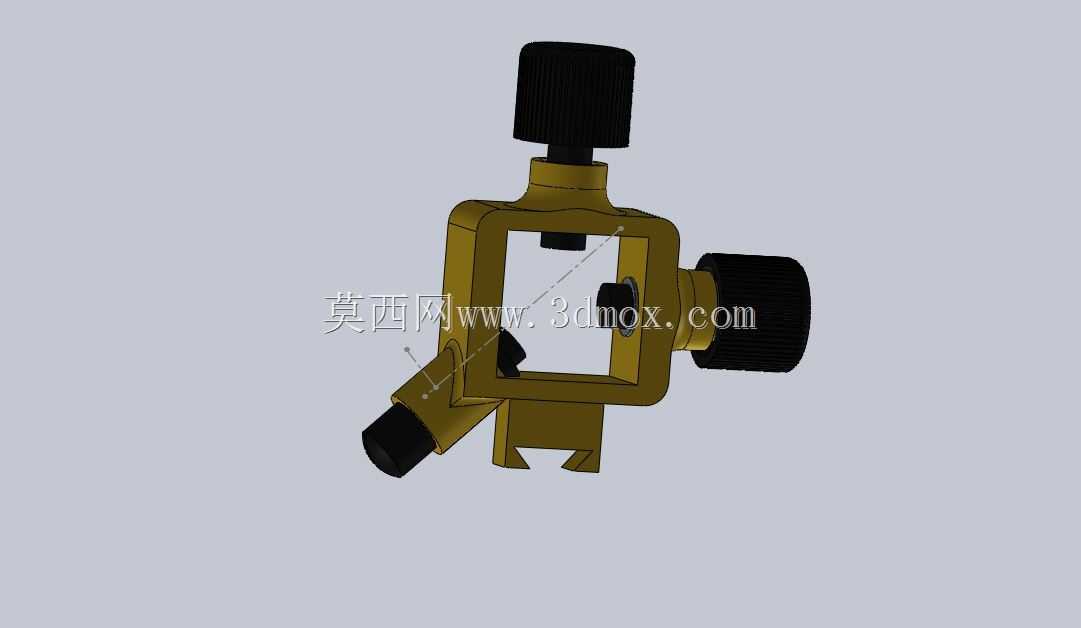

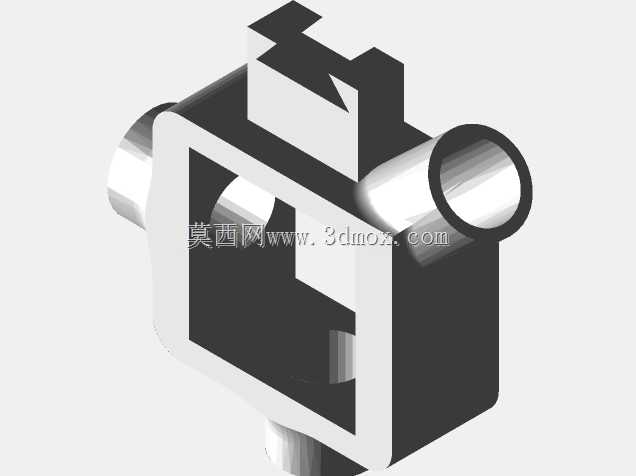

这款瞄准镜安装支架主要面向民用射击运动、户外狩猎场景的轻武器改装需求，核心作用是在步枪皮卡汀尼导轨上完成瞄准镜的可靠固定，同时提供多维度的位置调节余量，解决不同射手抵肩姿势差异、不同批次弹药弹道偏移带来的瞄准点校准问题。从结构设计来看，主体采用框式镂空构型，在保证结构刚性的前提下尽可能压缩整体重量，适配非金属材质的成型特性，避免实心结构带来的不必要增重，也能减少户外使用时的磕碰形变风险。底部的卡槽结构完全匹配标准皮卡汀尼导轨的安装尺寸，卡槽宽度、定位凸台的公差控制在0.1mm以内，保证安装后不会出现横向窜动，配合底部的锁紧旋钮可以快速完成装拆，不需要额外工具就能在不同枪械之间转移使用。三个方向的调节旋钮分别对应高低、左右、前后三个维度的位置微调，旋钮表面做了滚花纹理处理，即使戴着手套也能完成精准调节，旋钮内部采用细牙螺纹传动，每旋转一圈对应的瞄准镜位移量控制在0.2mm以内，调节精度可以满足百米距离内的弹道校准需求。设计阶段充分考虑了非金属材质的力学特性，所有受力转角位置都做了R2以上的圆角过渡，避免应力集中导致的结构断裂，框体的壁厚均匀控制在2.5mm，既满足3D打印的成型工艺要求，不会出现壁厚差过大导致的打印翘曲问题，也能承受常规射击时的后坐力冲击，不会出现支架断裂导致瞄准镜移位的情况。安装边界方面，支架整体高度控制在45mm，安装后瞄准镜轴线与枪管轴线的高度差符合多数民用步枪的瞄准基线设计要求，不会出现贴腮高度不适的问题，左右方向的调节行程达到12mm，前后调节行程达到15mm，可以适配不同长度规格的瞄准镜装夹需求，夹块内侧预留了防滑纹安装槽，可以粘贴橡胶防滑垫，避免锁紧时刮伤瞄准镜镜身表面，同时增大摩擦力保证射击过程中瞄准镜不会出现轴向转动。不同于传统金属支架的加工工艺，这款支架的结构完全适配熔融沉积成型的3D打印工艺，不需要额外的支撑结构就能完成打印，打印完成后只需要简单去除毛刺就能直接使用，对于有个性化改装需求的用户来说，可以根据自身使用的枪械型号、瞄准镜尺寸快速调整结构参数，小批量制作的成本远低于传统金属切削加工的支架，适合射击爱好者自行制作改装使用。
