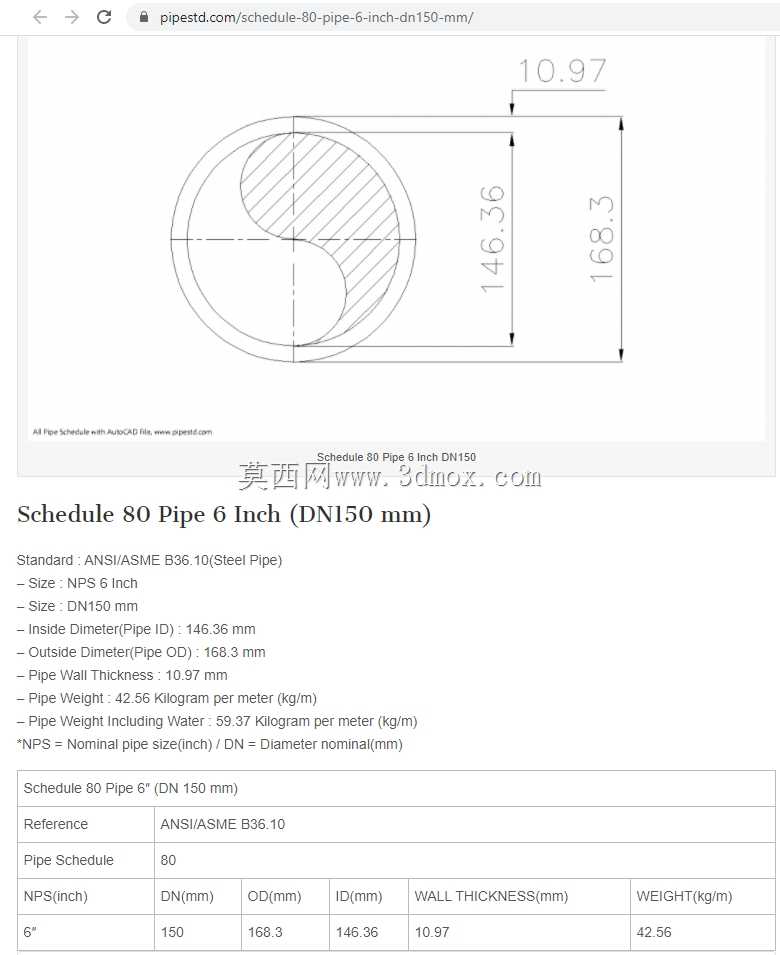

DN150规格Schedule80钢制管道截面结构

在工业管路系统搭建场景中，这类公称直径150mm的Schedule80等级钢制管道，是中高压流体输送环节的核心基础构件，常见于化工介质输送、市政给排水主干线、工厂循环水系统、蒸汽输送支路等工况，承担着承压状态下稳定输送气态、液态介质的作用，其壁厚等级匹配1.6MPa至4.0MPa区间的常规管路压力需求，适配多数工业厂区的管路设计压力标准。从结构设计逻辑来看，该管道截面采用标准圆形承压结构，圆形截面在内部介质压力作用下应力分布均匀，不存在应力集中的棱角区域，能最大化发挥金属材料的承压性能，避免局部应力超限导致的管壁变形、开裂问题。截面标注的尺寸参数完全贴合ANSI/ASME B36.10钢制管道标准，内径尺寸控制在146.36mm，对应6英寸公称通径的通流要求，足够的通流面积能保障介质输送过程中流速处于合理区间，降低管路沿程阻力损失，减少输送过程中的能耗；外径尺寸为168.3mm，10.97mm的管壁厚度经过严格的强度校核，既满足对应压力等级下的爆破压力、蠕变强度要求，也兼顾了管材自重与材料成本的平衡，不会因壁厚过大造成不必要的材料浪费，也不会因壁厚不足留下承压安全隐患。从安装适配边界来看，该外径尺寸匹配同规格标准对焊法兰、沟槽管件、焊接弯头的连接尺寸，现场安装时无需额外进行管壁切削或补焊加工，可直接与标准管路配件组对焊接或卡接，能有效缩短现场施工周期，降低安装作业的加工难度。管道截面的阴阳榫式对接结构示意，也对应了管路连接时的定位需求，安装时相邻管段可通过该结构快速对齐同轴度，保障管路拼接后的直线度，避免错边量过大导致的焊接缺陷、通流截面突变问题。在三维建模过程中，这类标准件的参数化建模需要严格对应标准尺寸链，尤其是壁厚、内外径的公差配合需要控制在机械加工允许的偏差范围内，确保后续装配干涉检查时，能真实模拟现场管路的排布状态，提前预判管路与周边设备、桥架、结构梁的碰撞问题，减少现场施工的返工量。对于管路设计人员而言，这类标准管材的三维模型是管路三维布线的基础单元，准确的尺寸参数能直接导出对应的材料明细表，为管材采购、预制加工提供精准的数据支撑，避免采购管材规格不符导致的工期延误。
