多组分钢制运输拖车焊接结构设计

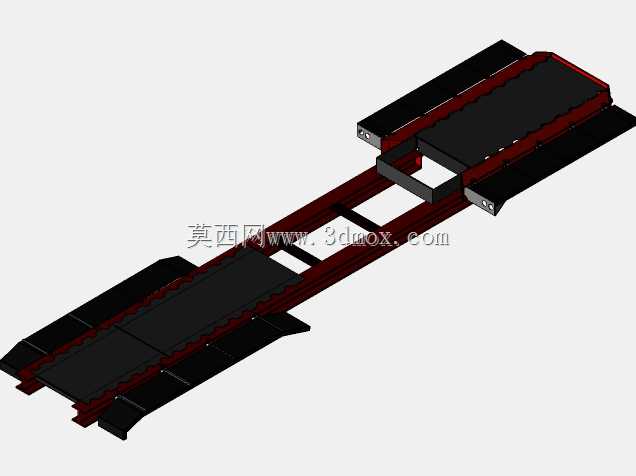

这款多组分焊接结构的钢制运输拖车，主要面向厂区内部重载转运、场地内重型构件短驳、工程现场物料分载运输等场景，区别于常规公路货运挂车，其结构更侧重非铺装路面的承载适应性与模块化分拖功能，可根据单次运输的货量、构件尺寸灵活调整承载单元的组合方式，避免小批量运输时的动力浪费。从结构设计逻辑来看，整体采用纵梁贯通式焊接框架作为核心承载基体，主纵梁选用热轧矩形型钢拼焊成型，横梁按等间距排布并与纵梁采用满焊连接，焊缝位置避开应力集中的截面突变处，在纵梁与横梁的连接节点处增设三角加强筋，抵消重载起步、制动时产生的纵向扭转力矩。两侧设置的低位承载平台采用花纹钢板铺设，平台边缘做折弯翻边处理，既提升平台面的防滑性能，也能避免运输过程中零散物料从侧边滑落，平台下方与纵梁之间采用间断焊连接，预留一定的变形余量，避免长期重载下焊缝疲劳开裂。中部的连接挂接结构采用箱型焊接构件，可与不同规格的牵引头适配，挂接位的销轴孔做镶套处理，镶套选用耐磨合金钢材质，降低频繁挂接拆卸带来的孔位磨损，延长整体结构的使用寿命。从安装边界来看，整车总宽度控制在常规厂区道路、临时施工便道的通行限宽范围内，最小离地间隙满足非铺装碎石路面、坑洼场地的通过要求，不会出现底盘剐蹭地面的情况；承载面高度适配常规叉车、手动液压搬运车的装卸作业高度，无需额外配置登车桥即可完成货物装卸，大幅提升装卸作业效率。结构设计时充分考虑焊接工艺的可实现性，所有焊缝位置均预留足够的焊接操作空间，不存在密闭空间无法施焊的死角，焊后可对关键受力焊缝进行无损探伤，保障焊接质量的可控性。分拖单元的连接位采用快拆式销轴锁定结构，拆分后每个独立承载单元可作为短距离重载平移平台使用，配合车间内的卷扬设备即可完成重型设备的移位作业，实现一车多用的功能，降低企业场内转运设备的采购成本。整体结构未设置冗余的装饰构件，所有外露部件均做喷丸除锈后喷涂耐磨防锈漆，适应户外露天存放、雨雪天气作业的使用环境，减少后期维护的工作量。
