不平衡齿轮吊装吊索张力分析结构

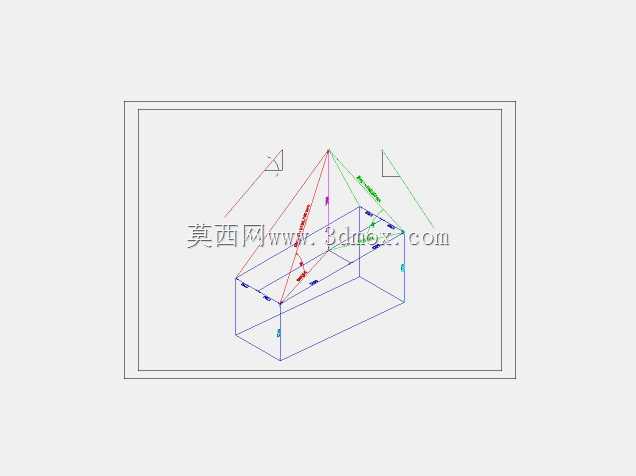

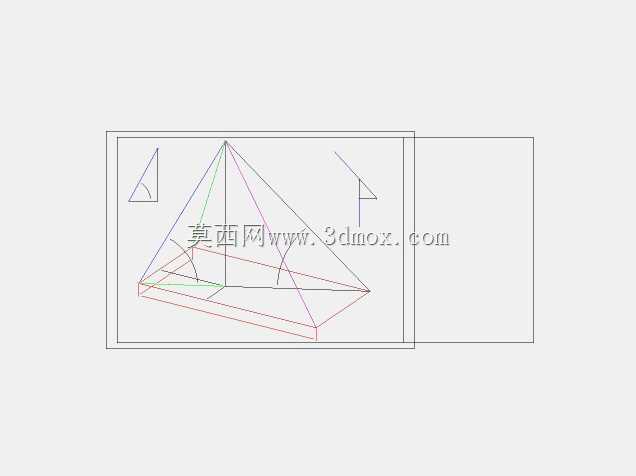

在重型齿轮部件的车间转运、装配吊装作业场景中，非对称结构的不平衡齿轮吊装一直是现场作业的风险管控难点，常规等长吊索搭配通用吊点的方案，极易出现起吊后部件倾斜、吊索受力不均、局部载荷过载的问题，严重时会引发吊索崩断、工件滑落的安全事故，这套针对不平衡齿轮设计的吊索张力适配结构，正是为解决这类现场实际问题搭建的力学验证模型。整套结构围绕非平衡齿轮的质心偏移特性做针对性设计，建模阶段先完成齿轮部件的质心测算，标记出质心相对常规对称吊点的偏移量，再通过调整不同吊段的索具长度、吊点连接位置，让各段吊索的张力分配匹配工件的重力分布，避免单根吊索承受超出额定载荷的拉力。从结构组成来看，模型包含多组可调吊点连接座、分段式索具、底部工件定位托架几个核心部分，吊点连接座预留了多档安装孔位，可根据不同规格不平衡齿轮的质心偏移量调整连接位置，适配一定范围内的非对称齿轮吊装需求；索具部分采用分段铰接结构，每段索具的连接节点都对应张力传递路径，建模时对每个铰接点的受力约束做了还原，可直观呈现起吊状态下各段索具的张力方向与载荷分配逻辑。底部定位托架设置了可调式限位挡块，可贴合齿轮的外缘轮廓与轴孔位置，避免起吊过程中工件相对索具出现滑移，保证吊装过程中工件姿态稳定。设计过程中重点考量了安装边界的适配性，整套吊具结构的顶部吊环连接尺寸匹配车间通用桥式起重机的吊钩规格，无需额外制作转换接头即可直接适配现有起重设备；底部托架的张开范围覆盖常见直径区间的不平衡齿轮部件，吊索的长度调节区间预留了足够余量，可满足不同起吊高度下的张力调整需求。从受力逻辑来看，这套结构通过非对称的吊点布置抵消齿轮自身的质心偏移，让起吊后工件保持水平姿态，各段吊索的张力差值控制在安全范围内，既避免单索过载，也减少吊装过程中工件晃动带来的附加冲击载荷，模型中还原的不同吊索布置方案，可直接用于现场吊装作业的方案验证，提前测算不同吊点位置下的张力分布，替代传统现场试吊的摸索模式，降低吊装作业的试错成本与安全风险，也能为同类型非对称回转类零件的吊装工装设计提供受力参考。
