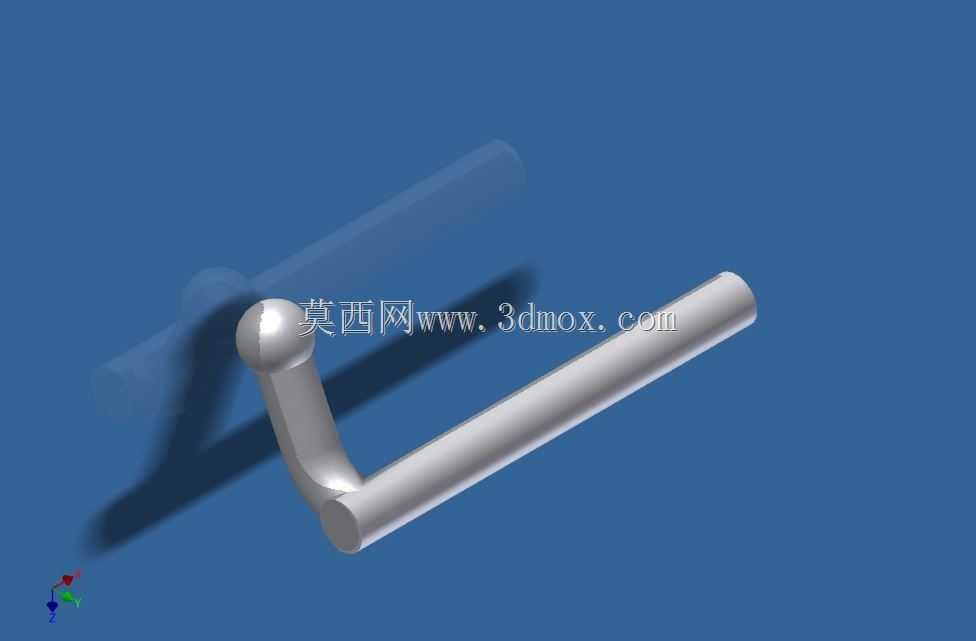

L型球头手动紧固螺栓结构设计

在工装夹具调试、小型设备检修、非标工位器具的日常使用场景里，经常会遇到需要频繁手动拆装、不需要大扭矩锁紧的连接需求，这类场景如果用普通外六角或者内六角螺栓，每次操作都要搭配扳手，效率极低，还容易因为随手找不到工具耽误调试进度。这款带L型球头手柄的一体式紧固螺栓，就是针对这类轻载频繁拆装的场景做的结构优化，把操作手柄和螺栓杆做成了一体化结构，不需要额外配套工具，徒手就能完成锁紧和松脱动作。

从结构设计逻辑来看，螺栓的直杆段是核心的连接受力部分，末端可以根据实际安装需求做外螺纹加工，用来穿过被连接件的光孔后和螺母配合，或者直接拧入带内螺纹的安装基座里。弯折的L型段是操作力臂，相比直杆型的滚花手拧螺栓，L型的力臂长度更长，同样的手部作用力下能提供更大的锁紧扭矩，能保证连接后的预紧力足够，不会因为设备运行的轻微振动出现松脱。顶端的球头设计是细节上的优化，一方面球头的圆弧曲面没有尖锐棱角，徒手操作的时候不会硌伤手掌，哪怕手上沾了少量切削液或者防锈油，也能稳稳握住施力；另一方面球头的轮廓没有突出的棱边，在设备外侧安装的时候不会刮蹭操作人员的衣物或者皮肤，符合车间作业的安全要求。

实际选型使用的时候要注意安装边界的预留，L型手柄在旋转锁紧的过程中，会以螺栓杆的轴线为中心做圆周运动，安装位置周边要留出和力臂长度匹配的旋转空间，不能有其他结构件挡住手柄的转动路径，不然会出现拧不到位的情况。杆部的直径要和被连接件的安装孔做间隙配合，单边预留0.1到0.2mm的装配间隙，方便快速穿入对准，不会因为孔位的微小加工偏差导致装不上。这类螺栓适合用在预紧力要求不高的轻载连接场景，比如工装的定位挡板固定、设备检修门的快速锁紧、非标料架的位置调节固定等，不适合用在重载、强振动的主机核心连接位置，避免因为锁紧扭矩不足出现连接失效。建模的时候要注意弯折处的圆角过渡，不能做成直角弯折，不然热处理或者使用过程中应力集中容易出现断裂，球头和手柄的连接位置也要做顺滑的曲面过渡，减少应力集中点，提升零件的整体使用寿命。
