机械管路连接用环路连接块结构

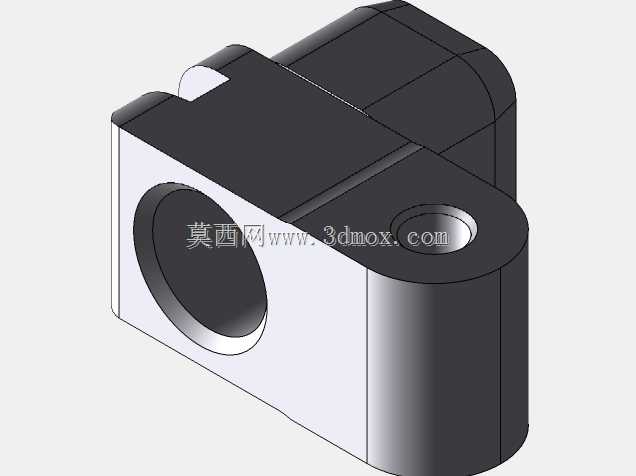

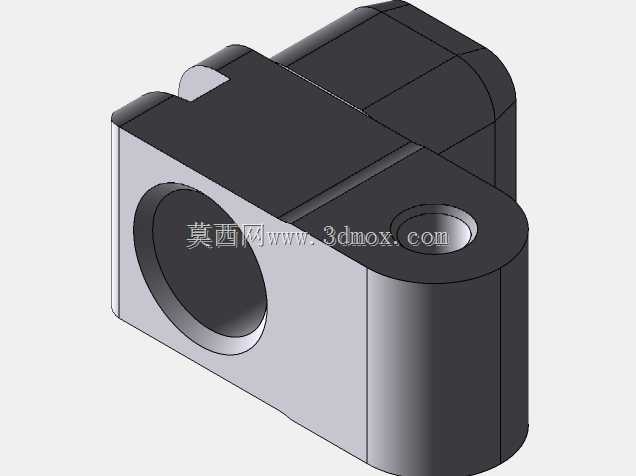

该零件多用于液压、气动回路的管路转接场景，在小型自动化设备的阀组集成布局、机床润滑系统支路分配、工装夹具的气路连通工位中十分常见，主要承担不同通径管路的对接、流道转向以及相邻元件的安装承载作用。从结构设计来看，主体采用方块式基座构型，一侧大直径通孔为流体主通路口，内壁预留密封件安装槽位，可直接对接标准硬管或快插接头，避免额外加装转接接头带来的泄漏风险；旁侧的小直径沉孔为固定安装孔，孔位深度经过公差匹配，可使用内六角螺栓直接将零件锁紧在安装面板或阀块表面，安装后贴合面平面度控制在合理范围，保证密封面受压均匀不会出现渗液问题。零件边角做了圆弧过渡处理，既避免加工过程中应力集中导致的零件开裂，也能减少安装调试时锐角对操作人员、相邻管线的剐蹭损伤。设计阶段优先考虑了安装边界的适配性，整体外形轮廓紧凑，相邻安装孔的中心距符合通用液压阀组的安装孔位标准，可直接替换同规格的常规转接块，不需要对原有设备的安装面板做二次打孔修改；主通孔的轴线与安装面保持严格平行，沉孔的轴线与安装面垂直，形位公差控制满足流体元件的装配要求，不会出现接头安装偏斜导致的管路别劲问题。在实际设备运行中，这类零件需要承受回路内的流体压力，因此主体构型的壁厚经过受力核算，在常规工作压力区间内不会出现形变胀裂问题，同时外露的非配合面做了发黑处理，提升零件的防锈能力，适配车间多油污、多切削液的使用环境。流道内部无多余台阶死角，流体经过时不会产生紊流、压降过大的问题，可保证回路内介质输送顺畅，在润滑系统中使用时也不会积存杂质造成油路堵塞。零件的两个功能孔位分别承担不同作用，主通孔负责介质通路连通，旁侧沉孔负责零件自身固定，两个孔位的位置布局避开了相邻元件的安装干涉区，在密集排布的阀组中安装时，不会和周围的接头、电磁阀产生空间冲突，能有效压缩设备阀组的整体占用空间，适配紧凑型设备的布局需求。
