直径50mm三爪自定心车床卡盘结构

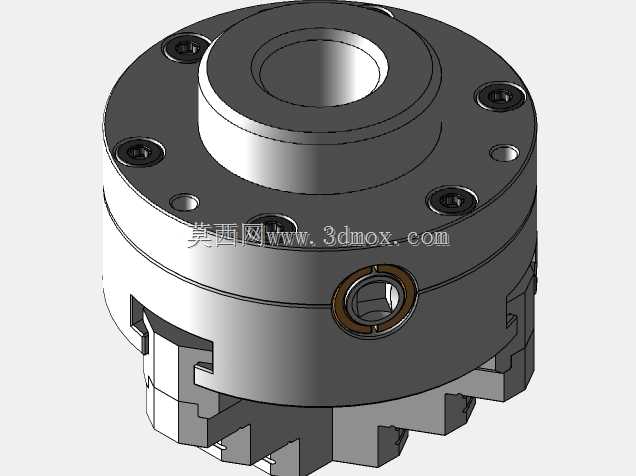

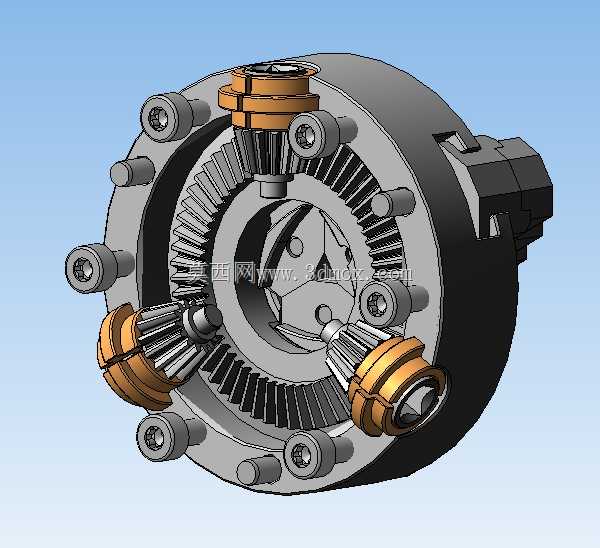

这款直径50mm的三爪卡盘，是小型仪表车床、桌面级车削加工设备的核心夹持部件，在精密小零件车削、教学实训车床、小型五金件批量加工场景中应用广泛。不同于大规格车床卡盘的厚重结构，该卡盘针对小直径工件的装夹需求做了结构优化，整体径向尺寸控制紧凑，适配小型车床的主轴安装端，不会因为卡盘自身尺寸过大挤占加工行程，也能避免悬伸过长带来的主轴负载额外增加。从内部结构来看，卡盘采用盘形锥齿轮带动三个均布的平面螺纹爪座运动的经典结构，三个卡爪同步径向移动实现自定心，装夹圆形、正三边形截面的工件时能自动找正中心，省去了人工逐爪找正的辅助时间，对于小规格零件的快速装夹十分友好。卡盘的三个卡爪采用分体式滑座设计，爪体与滑座通过定位槽配合，可根据装夹需求更换正爪或反爪，正爪用于夹持直径较小的棒料、轴类零件，反爪可撑夹带内孔的套类零件，覆盖小尺寸范围内的多数常规零件装夹需求。设计过程中，内部锥齿轮的啮合间隙做了合理控制，既保证转动扳手时卡爪移动顺畅无卡滞，又避免间隙过大导致的装夹定心偏差，平面螺纹的螺距选取适配小规格卡盘的进给量，转动扳手时卡爪的移动速度适中，不会因为进给过快导致装夹时工件磕碰，也不会因为进给过慢影响装夹效率。卡盘的后端安装止口与连接螺孔位置严格适配小型车床的主轴端标准，安装时只需对准止口拧紧连接螺栓即可完成装配，不需要额外做适配加工，安装边界清晰，轴向总长度控制在合理范围，装夹后工件的悬伸量可根据加工需求灵活调整。卡盘本体采用高强度铸铁结构，内部传动齿轮、卡爪采用合金钢材质，保证长期装夹使用下的耐磨性，卡爪的夹持面做了细齿处理，增大与工件表面的摩擦力，车削过程中不易出现工件打滑移位的问题。在实际使用场景中，这类小直径三爪卡盘常被用于小型仪表车床加工微型轴类零件、铜套、小五金接头，也会被用于桌面级教学车床供学员练习车削操作，其自定心特性降低了小零件装夹的操作门槛，同时紧凑的结构也适配小型设备的安装空间，不会出现大卡盘装在小车床上的适配问题。卡盘的三个扳手孔均布在盘体端面，操作时可从任意一个孔插入扳手转动卡盘，操作空间充足，即使卡盘靠近主轴箱位置也能顺利完成松紧操作。
