行星太阳齿轮组传动结构三维设计

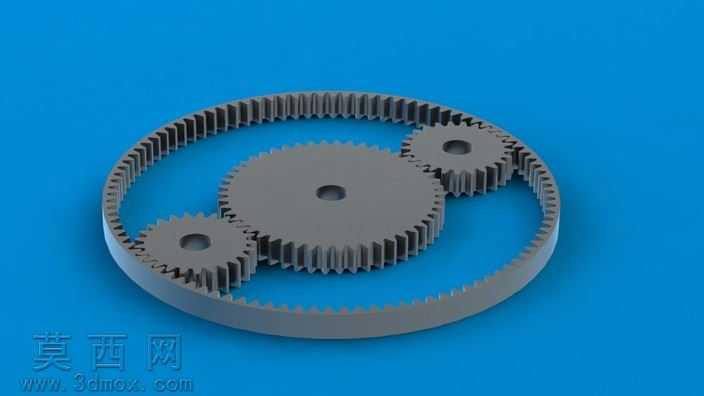

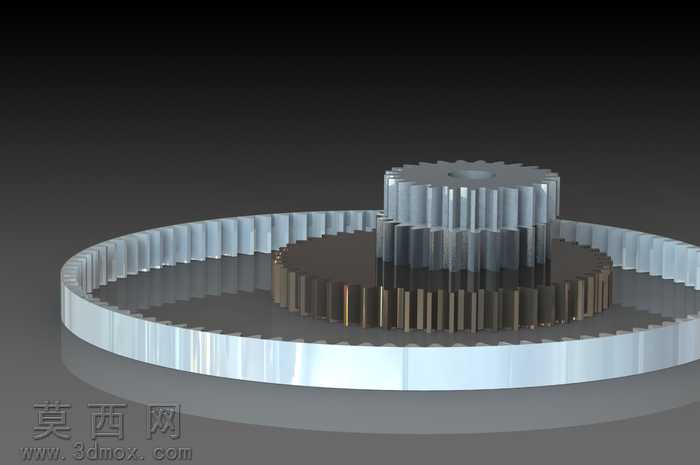

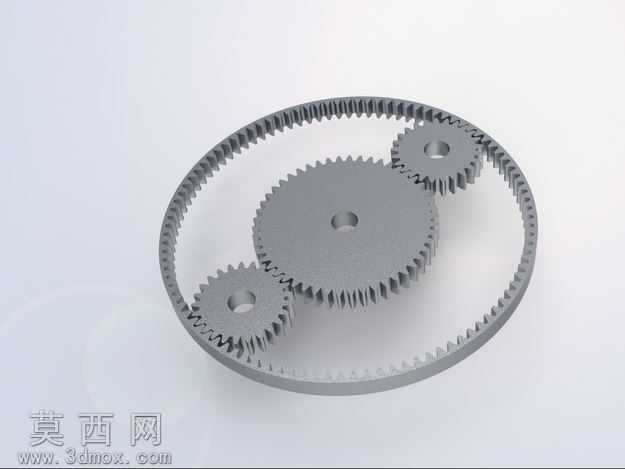

本作品为行星太阳齿轮传动组三维建模成果，采用SolidWorks完成全参数化建模流程，建模阶段严格遵循行星齿轮传动的啮合原理，对太阳轮、行星轮、内齿圈三类核心构件的齿形参数进行统一匹配计算，确保各轮齿模数、压力角、齿顶高系数完全一致，保证装配后啮合间隙处于合理公差范围，避免传动过程中出现卡滞、干涉问题。建模过程中先通过方程式驱动完成渐开线齿廓的精准绘制，再通过圆周阵列、拉伸切除、凸台拉伸等基础特征完成单个轮齿的构建，随后按照齿数参数完成整圈轮齿的阵列排布，对中心安装孔、齿根过渡圆角等细节结构进行精细化处理，还原真实齿轮零件的工艺特征。渲染阶段采用哑光金属材质模拟工业齿轮的铸钢质感，对齿面进行细微的粗糙度纹理调整，避免材质过于光滑失真，搭配纯色蓝色背景突出齿轮组的结构层次，通过三点布光方案打亮轮齿啮合区域，清晰展现内齿圈与行星轮、太阳轮与行星轮的啮合位置关系，直观呈现行星传动的结构布局。结构设计上采用经典的NGW型行星传动排布，中心太阳轮作为动力输入构件，两个对称布置的行星轮同时与太阳轮、外侧内齿圈啮合，既可以实现固定内齿圈时由行星架输出大减速比动力，也可通过不同构件的固定、锁止组合实现多档位传动比切换，整体结构紧凑，承载能力强，传动效率高，可广泛应用于减速器、变速器等传动设备的结构设计参考。建模过程中对所有配合关系进行了干涉检查，确保各轮齿在转动过程中无实体碰撞，装配体完全符合行星齿轮传动的运动逻辑，可直接导入运动仿真模块添加旋转马达进行传动模拟，验证传动比是否符合设计预期，为后续的工程图导出、实物加工提供精准的三维模型基础。
