四连杆式四足行走机械装置设计

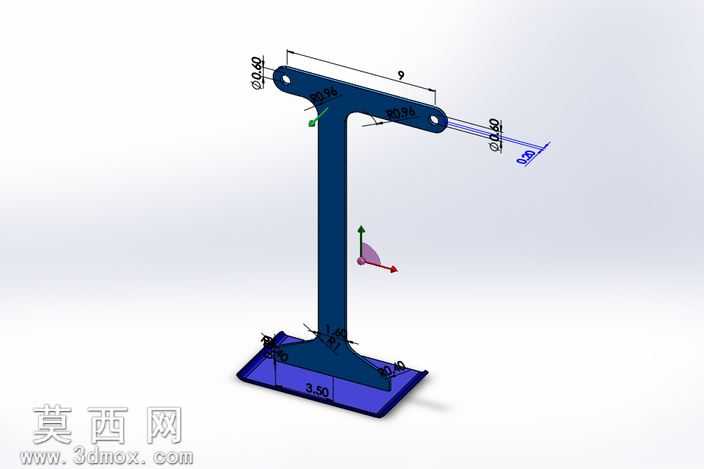

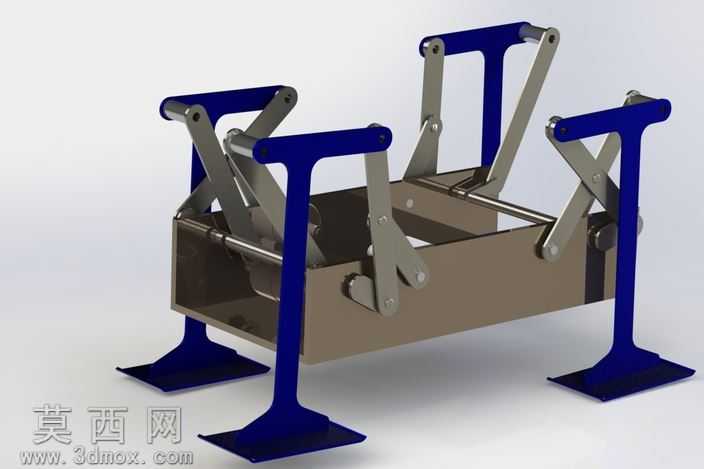

本作品为四足行走机械装置的三维设计方案，采用SolidWorks完成全参数化建模与装配验证，整体围绕对称式连杆传动架构展开设计。建模阶段严格遵循机械设计公差规范，对每一处铰接孔位、连杆壁厚、支撑基座尺寸进行精准约束，确保所有运动副无干涉、装配关系完全符合实际加工装配逻辑。渲染阶段采用工业级材质表现体系，支撑腿结构件赋予深蓝色哑光工程塑料材质，模拟高强度玻纤增强尼龙的表面质感，传动连杆与铰接销轴赋予磨砂金属材质，还原45号钢调质处理后的哑光金属肌理，中部承载基座赋予浅棕褐色金属烤漆材质，区分不同功能模块的视觉层次，同时通过环境光遮蔽效果强化结构的立体感与装配关系辨识度。结构设计上采用四组完全对称的剪式连杆腿组，每一组腿组通过多连杆铰接形成可控的缩放式迈步机构，横向贯穿的传动转轴实现四组腿组的运动同步，无需复杂的独立舵机控制即可通过单动力输入实现规整的行走步态，支撑脚采用大接触面积的平底设计，有效降低行走过程中的接地比压，提升装置在平整地面的行走稳定性，中部盒式基座既作为传动组件的安装载体，也可预留控制模块、动力源的安装空间。设计思路围绕低成本简易四足行走机构的研发目标展开，摒弃传统多关节足式机器人复杂的多电机协同控制方案，通过纯机械连杆的运动轨迹规划实现行走动作，大幅降低装置的控制难度与制造成本，可作为教学演示模型、小型移动承载平台的机械本体使用，建模过程中同步完成了运动动画的制作，可直观演示装置迈步过程中各连杆的运动轨迹与传动逻辑，验证了机构运动的可行性与步态的合理性，所有铰接位置均预留了标准销轴的安装间隙，可直接导出工程图纸用于实物样机的加工制作。
