手动绕卷式空气软管收纳卷盘结构

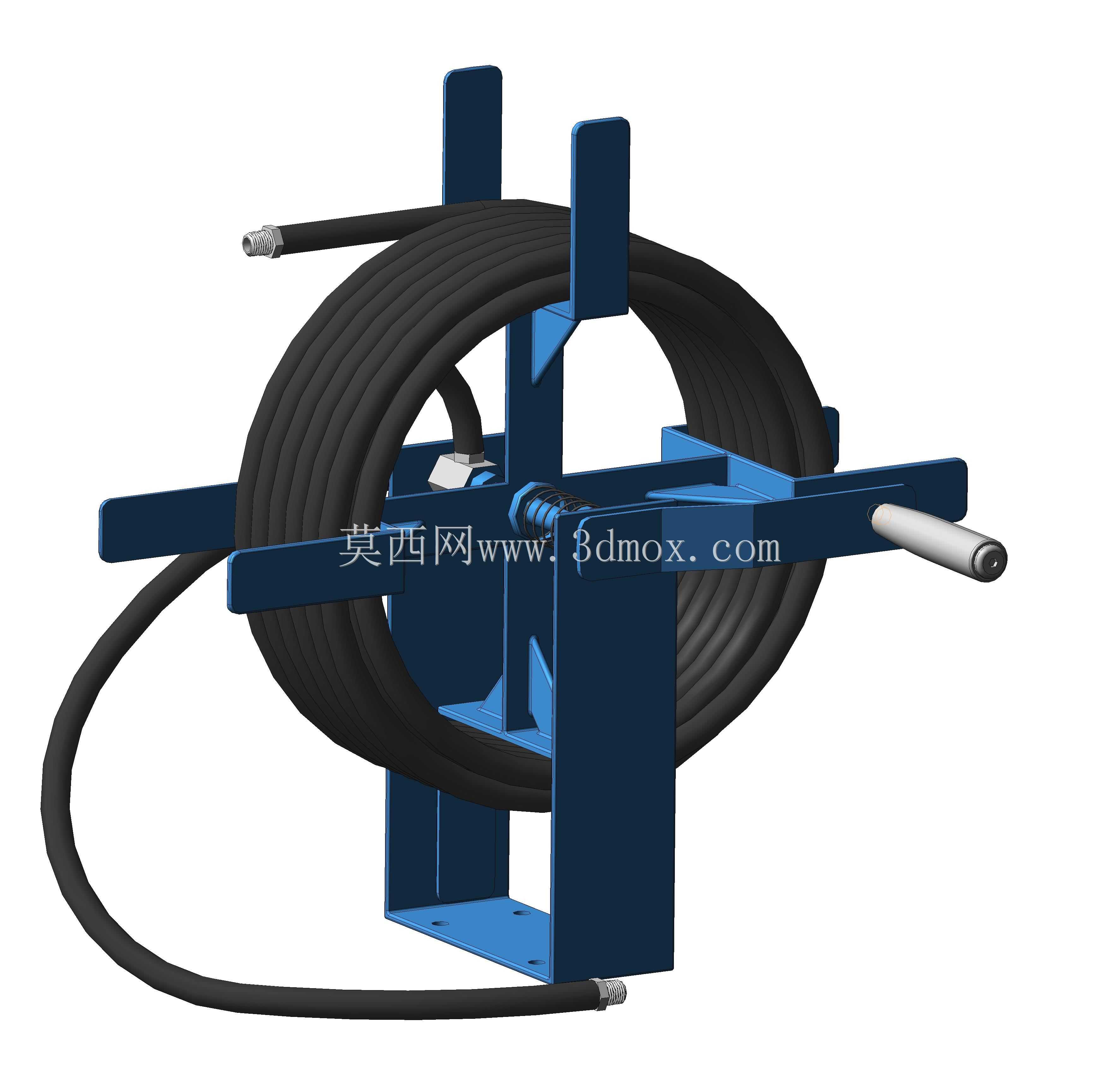

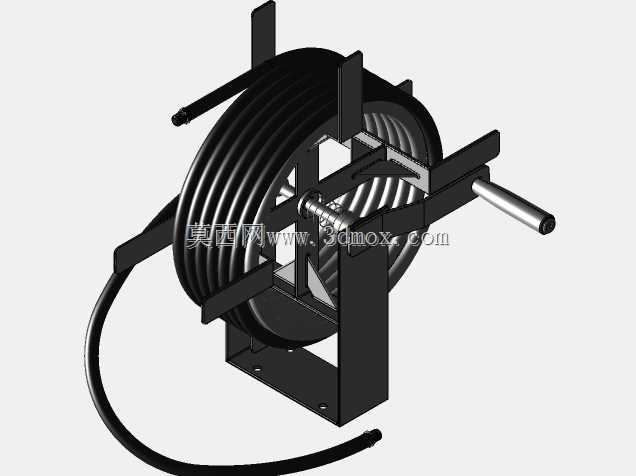

这款手动绕卷式空气软管卷盘，主要面向车间气动工具工位、小型维修站点、户外临时气动作业场景设计，解决压缩空气软管随意拖拽导致的磨损、打结、占道磕碰问题，相比自动回弹卷盘结构更简单，故障率更低，适配无电源接入的临时作业场景使用。整体采用立式框架支撑结构，底部预留四个螺栓安装孔，可直接固定在墙面、工位架侧面或者移动维修小推车上，安装时需预留出摇臂转动的侧向空间，以及软管拉出时的前方操作半径，避免转动过程中与周边设备发生干涉。卷盘核心承载部分采用十字辐条式轮架设计，四根径向挡杆均匀分布在轮盘圆周方向，既可以限制软管卷绕时的轴向窜动，避免软管从轮盘侧边滑脱，又能大幅降低整体结构重量，减少手动摇转时的阻力。轮架中心设置转动轴与支撑框架连接，摇臂延伸至框架外侧，末端设置防滑握持段，操作人员站在卷盘侧方即可单手完成软管的收卷操作，收卷过程中可通过摇臂的转动阻尼控制收卷速度，避免软管末端甩动碰伤周边人员或工件。卷盘适配常规内径的橡胶空气软管，卷绕容量可满足常规车间工位15-20米长度软管的收纳需求，软管进出端预留足够的弯曲避让空间，避免软管在卷绕最小半径处出现死折，影响压缩空气的通流效率，长期使用也不会因为反复弯折导致软管内层开裂漏气。支撑框架采用折弯焊接结构，所有受力连接处做圆角过渡处理，避免应力集中导致框架变形，表面做喷塑防锈处理，适配车间多油污、多粉尘的使用环境，日常维护仅需定期在中心转动轴处加注润滑脂即可，无需复杂的拆解保养。设计过程中优先考虑手动操作的省力性，通过优化轮盘的转动半径，平衡摇转力矩与卷绕容量的关系，既不会因为轮盘过小导致摇转费力，也不会因为轮盘过大导致整体结构占用空间过多，适配多数中小型维修工位的安装空间限制。软管的进出端没有设置复杂的自动排管机构，依靠操作人员收卷时手动调整软管排布即可，结构件数量少，加工难度低，普通机加工车间即可完成全部零件的加工制作，后期如果出现零件损坏，也可快速测绘替换，降低使用过程中的维护成本。
