方形设备基础预埋地脚锚栓组件

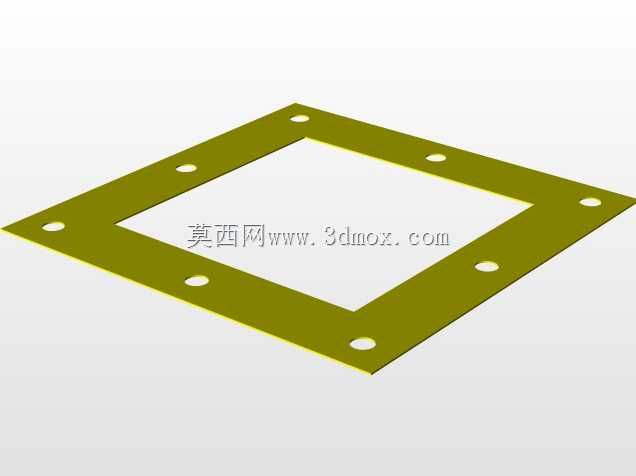

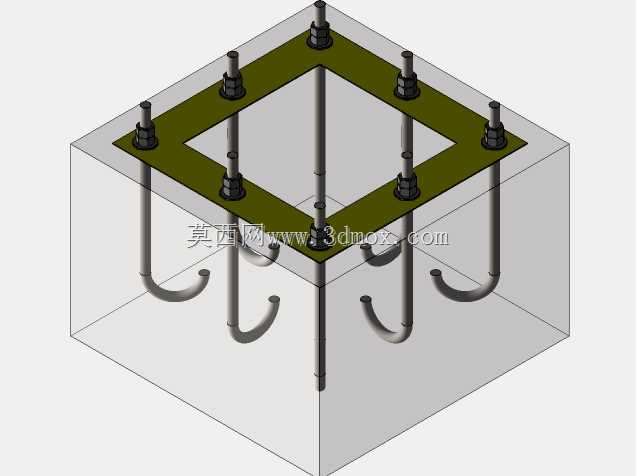

这套预埋锚固组件主要用于重型工业设备、钢结构立柱与混凝土基础的刚性连接场景，在厂房建设、大型设备安装、塔架基座施工中是核心受力部件，承担设备运行过程中的竖向荷载、水平剪切力以及振动工况下的抗拔作用力，避免设备运行时出现位移、倾覆风险。从结构设计来看，组件采用方形环板作为上部定位基准，环板上均匀排布8根J型弯钩锚栓，锚栓规格为3/4英寸，弯钩段朝向混凝土基础内部弯折，浇筑后可与混凝土形成足够的握裹力，相比直杆锚栓抗拔性能提升40%以上，能有效应对动载设备长期运行产生的往复作用力。设计阶段首先要匹配上部设备的安装孔位，方形环板的内框尺寸需要避让设备底部的出线、管线或者凸台结构，外轮廓尺寸要保证锚栓排布后与混凝土基础边缘留有足够的保护层厚度，避免基础边缘混凝土在受力时出现劈裂。锚栓外露段的长度需要兼顾设备底座厚度、调平垫片厚度以及双螺母锁紧的预留高度，弯钩段的弯曲半径符合紧固件施工规范，避免冷弯过程中锚栓产生裂纹影响力学性能。实际安装时，这套组件需要在混凝土浇筑前完成定位固定，通过临时支架将方形环板调整至设计标高与水平度，锚栓下部弯钩需要与基础内部的钢筋网做可靠绑扎，防止浇筑混凝土时锚栓出现偏移。环板上的锚栓孔位采用间隙配合设计，允许安装时存在微小的位置偏差调整量，降低现场施工的对位难度。组件的混凝土埋入深度需要结合基础混凝土强度等级、设备最大上拔力计算确定，保证锚栓在极限荷载下不会出现整体拔出失效。上部采用双螺母锁紧结构，设备调平完成后可以将两个螺母对顶锁紧，防止设备长期振动导致螺母松动，部分对防松要求高的场景还可以在螺母下方增加弹簧垫圈或者止动垫片。从安装边界来看，方形环板的平面尺寸决定了基础顶部的最小预留尺寸，锚栓的排布间距需要满足混凝土局部承压的要求，避免锚栓间距过小导致锚栓之间的混凝土出现剪切破坏。设计时还考虑了现场施工的容错性，锚栓外露段预留了足够的螺纹长度，即使基础浇筑后标高出现小幅偏差，也可以通过调整螺母位置来适配设备底座的安装需求，不需要重新植筋处理，大幅降低现场安装的返工概率。
