碳纤维一体成型概念公路自行车结构设计

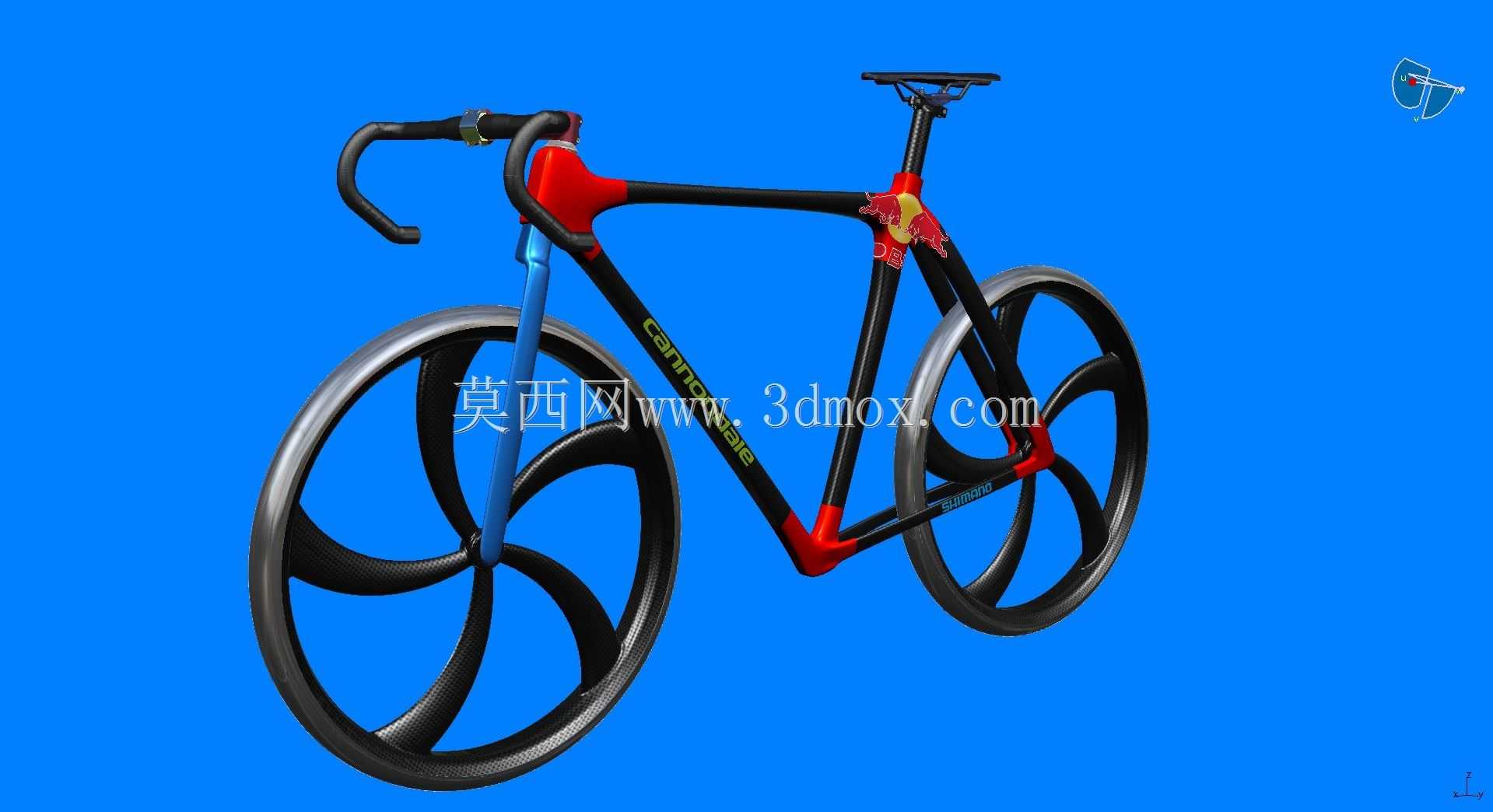

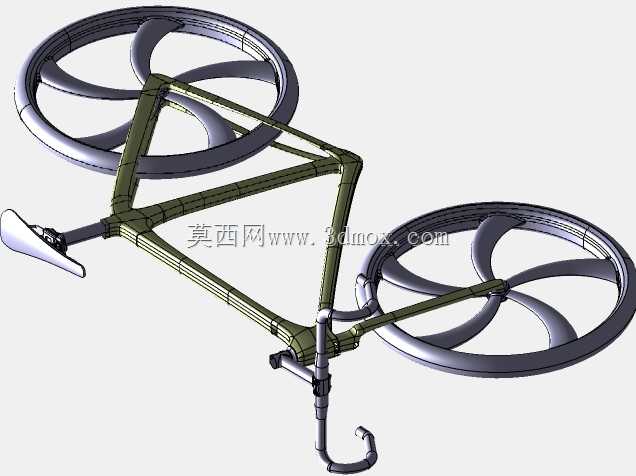

　　这款概念碳架公路车的设计，首先围绕竞技骑行场景下的刚性与轻量化平衡展开，区别于传统金属管材拼接车架的结构逻辑，整车采用碳纤维一体模压成型工艺，头管、上管、下管、后叉的衔接位置做了连续曲面过渡，没有额外的焊接或粘接接缝，既减少了应力集中点，也能在高速巡航、摇车发力时让踩踏力的传导损耗降到最低。从安装边界来看，车架五通位置兼容标准公路车压入式中轴规格，后叉开档尺寸适配常规130mm公路花鼓，前叉舵管采用标准1-1/8英寸口径，可兼容市售主流公路车把立组件，不需要额外定制转接配件就能完成整车装配。一体三刀轮组的设计并非单纯追求视觉效果，轮圈与辐条采用连续碳纤维铺层结构，相比传统钢丝辐条轮组，侧风环境下的骑行稳定性有明显提升，

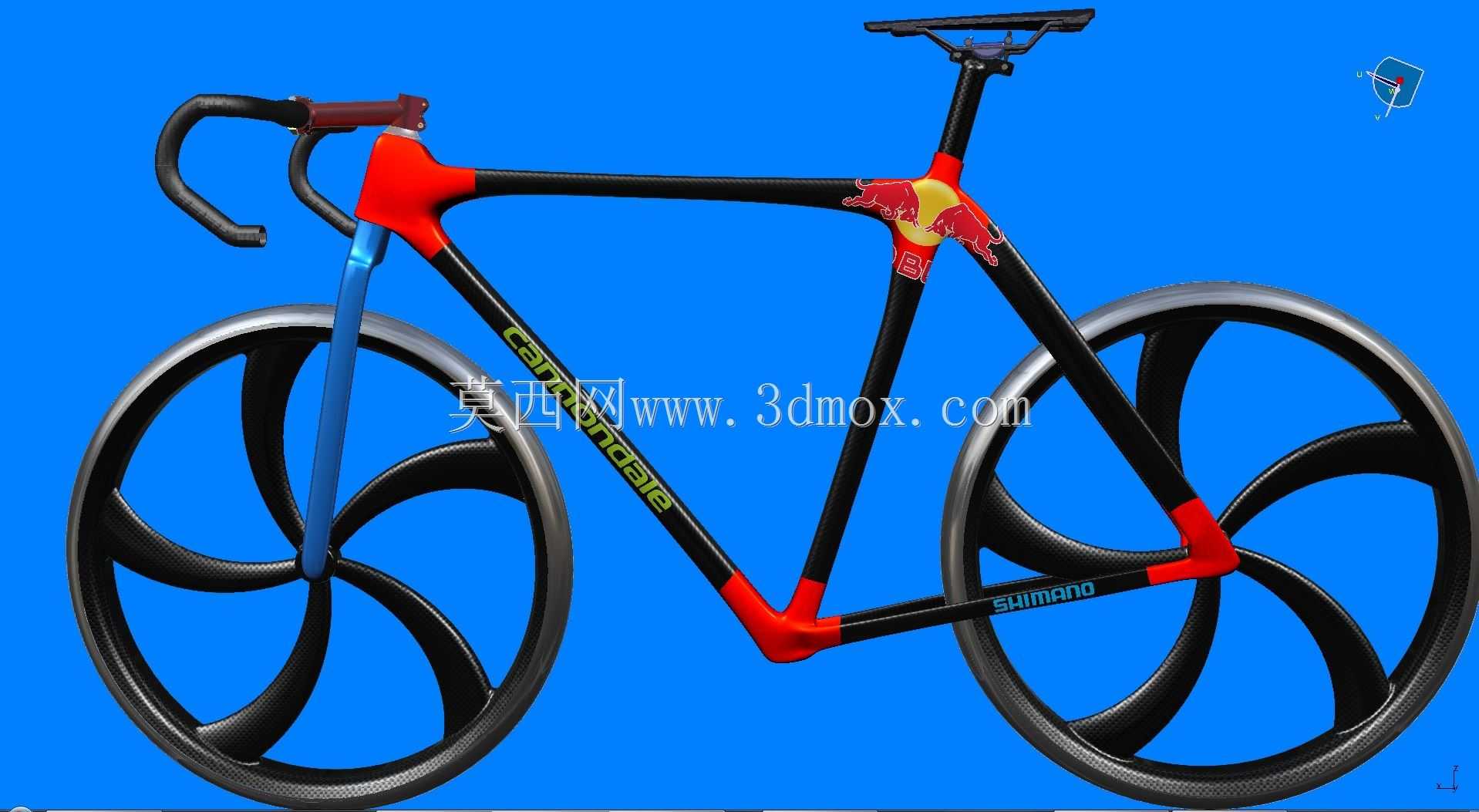

　　轮组的刹车边位置预留了碳纤维专用刹车块的摩擦接触面，不需要额外改装就能适配常规圈刹组件。车架的几何设定偏向竞技取向，头管角度做了小幅前倾调整，直道巡航时的车头指向性更精准，后下管长度控制在405mm区间，过弯时的车尾跟随性更灵活，座管位置采用隐藏式内走线设计，变速、刹车线管全部从车架内部穿行，既降低了高速骑行时的线管风阻，也能减少户外骑行时泥水对线管的侵蚀。车架的管材截面没有采用规则的圆形或椭圆形，下管位置做了加宽的翼型截面处理，在不额外增加管壁厚度的前提下提升了侧向抗扭刚性，摇车发力时不会出现车架蹭蹭的形变卸力问题，前叉叉腿位置做了非对称截面设计，刹车侧的叉腿宽度略大于另一侧，抵消刹车制动时产生的单侧形变，

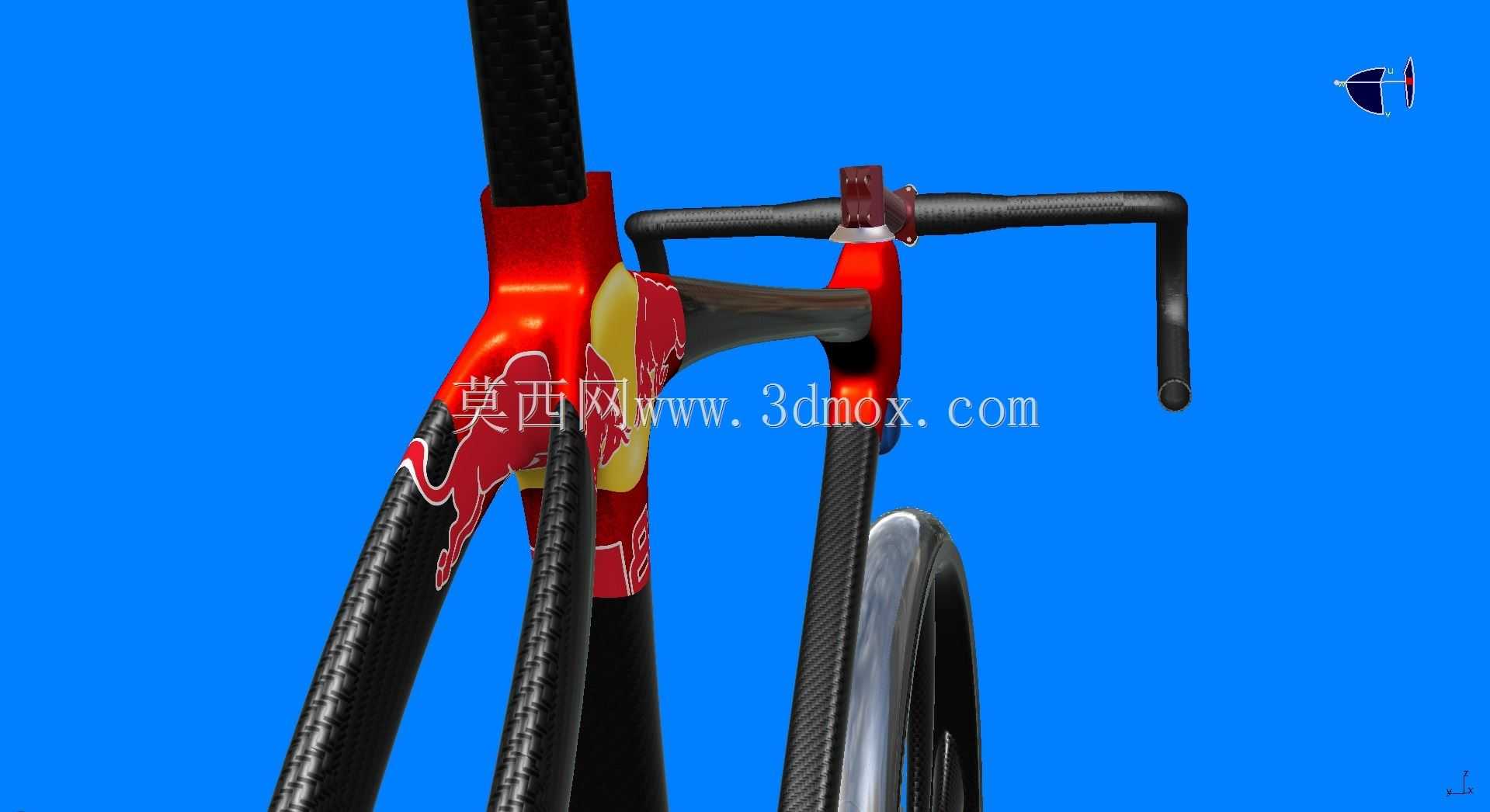

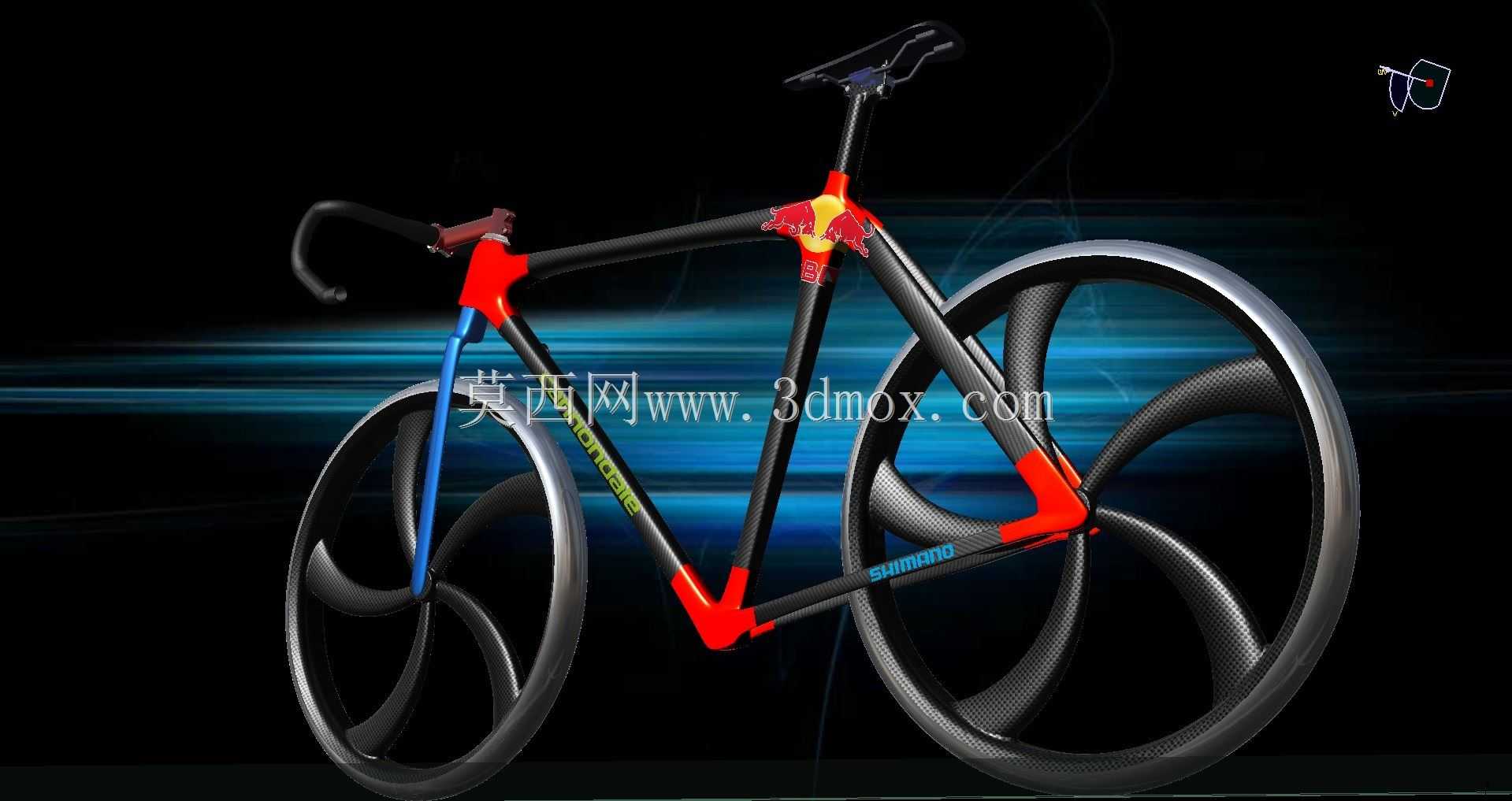

　　提升制动过程中的前轮稳定性。整车的涂装分色位置也结合了结构受力点做了区分，红色补强区域对应车架受力最大的头管衔接处、五通位置、后叉勾爪位置，这些位置的碳纤维铺层数量比其他区域多3-4层，在保证整体重量控制的前提下，针对性强化高负载区域的结构强度。车把采用弯把设定，下把位的握持角度做了12度的外撇处理，长距离下坡握持时手腕能保持自然舒展的姿态，不会因为长时间保持同一姿势产生酸痛感，座垫位置采用窄型竞技座垫设计，支撑点对应坐骨的位置做了小幅凹陷处理，长时间骑行时的压迫感更弱。
