竹材加工用多辊式竹切片设备结构

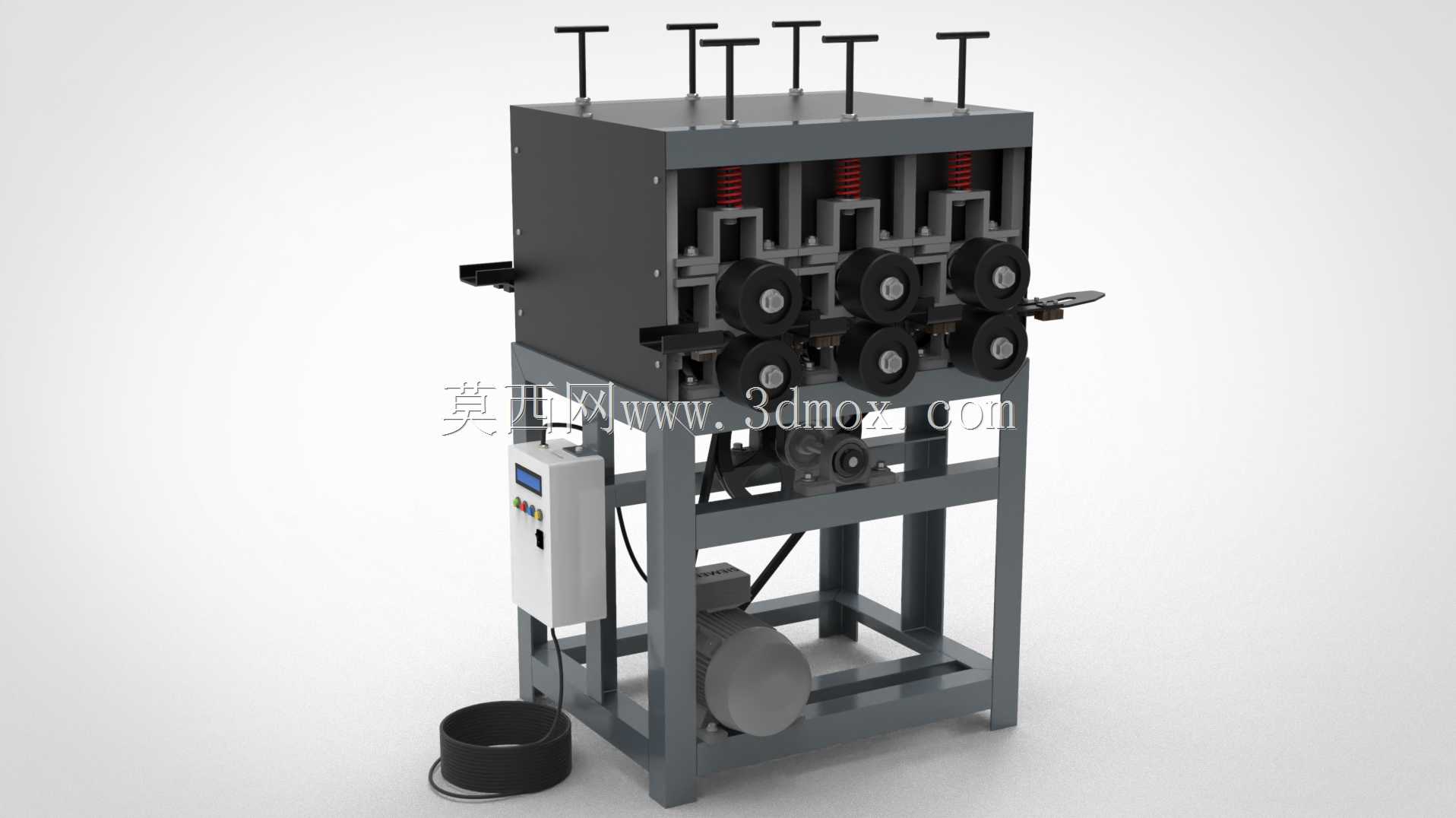

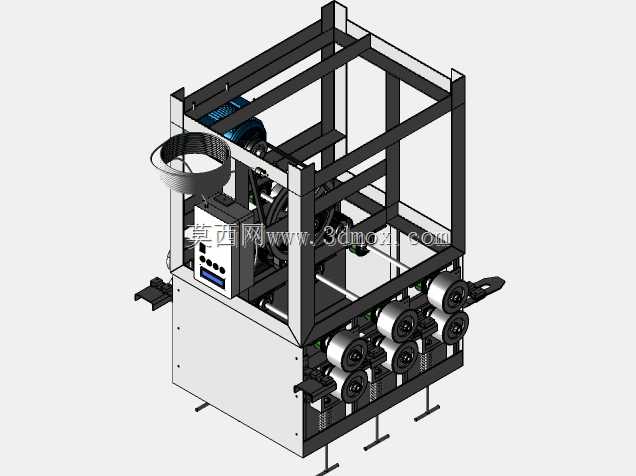

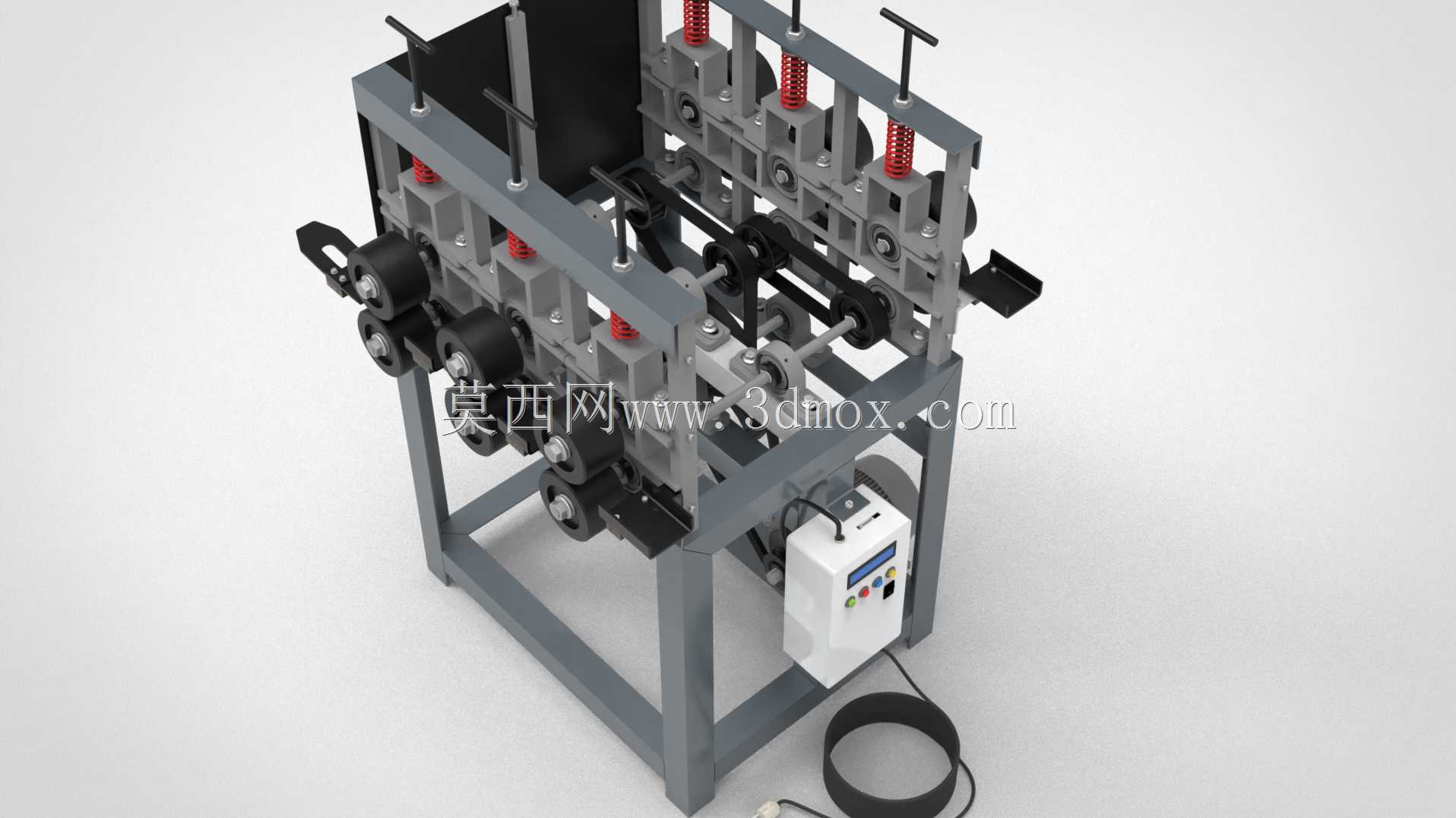

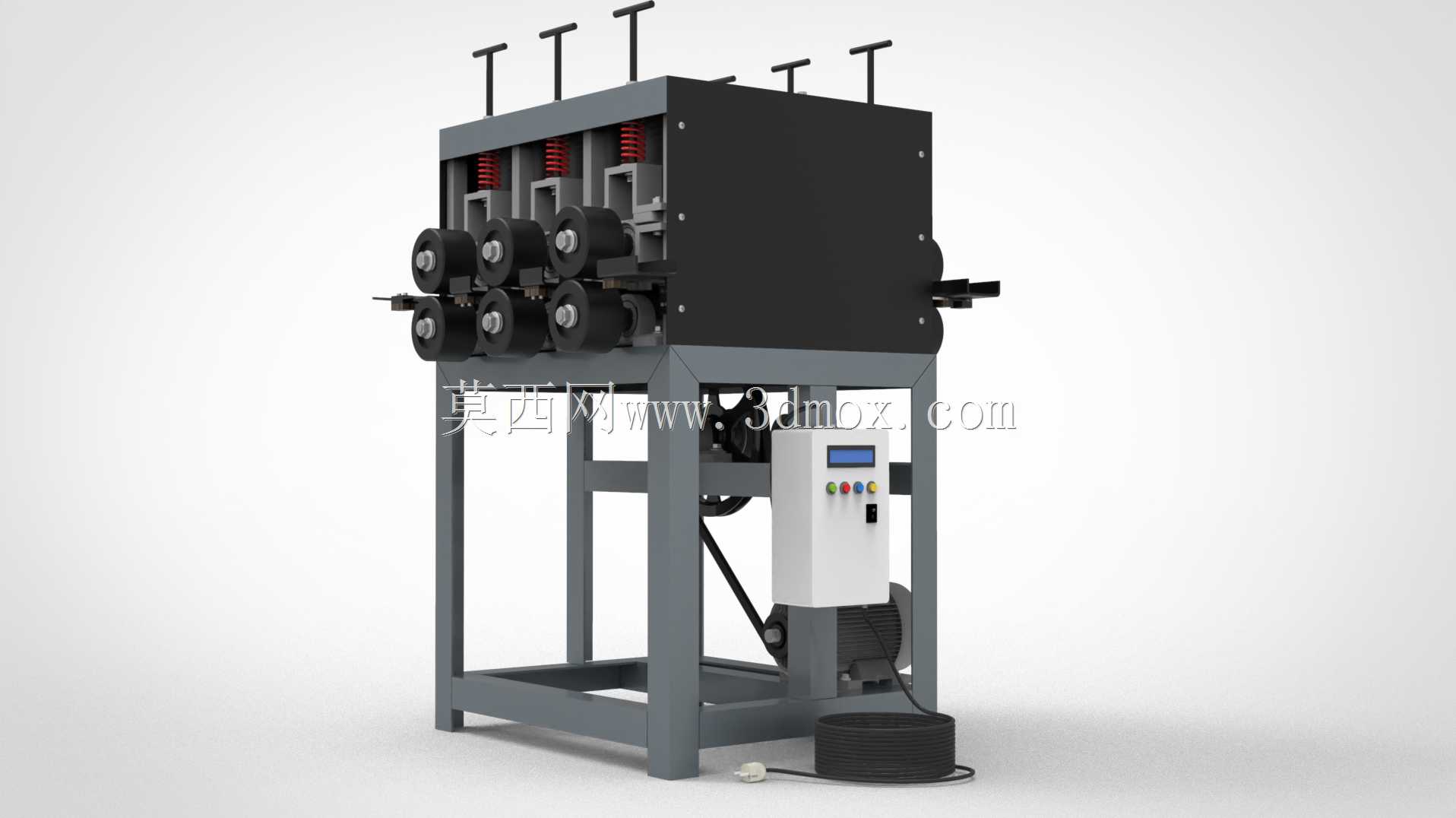

这款竹切片设备主要面向竹编加工、竹制品初加工场景，针对传统手工剖竹片效率低、片厚一致性差的痛点设计，适配南方山区竹编工坊、小型竹制品加工厂的日常生产需求，可处理常规直径的原竹段，一次性完成定厚剖切与送料作业，替代传统手工拉刀、单刀剖切的作业模式，大幅降低竹编工匠的体力消耗。设备采用框架式方管焊接机架作为承载主体，底部预留电机安装位与皮带传动空间，整体安装占地约1.2平方米，机架底部可通过膨胀螺栓与水泥地面固定，作业时无明显晃动，无需额外做混凝土基础，适配小型工坊的场地条件。上部剖切工位采用六组上下对置的压送辊结构，每根压送辊上方配套独立的调压弹簧与调节手柄，可根据竹材的直径、含水率灵活调整压合力度，避免竹材送料过程中打滑或者被压裂；压送辊表面做滚花处理，增大与竹材表皮的摩擦力，保证送料速度均匀，剖切出的竹片厚度偏差控制在0.2mm以内，满足竹编工艺对竹片厚度一致性的要求。剖切刀具安装在压送辊组的出料侧，采用多片平行排布的圆盘切刀，刀间距可根据所需竹片宽度快速调整，一次进料即可完成多片竹片的剖切作业，相比传统单刀剖切效率提升4倍以上。设备侧方集成独立的控制电箱，面板上布置启停按钮、急停按钮与运行状态指示灯，操作高度符合人体站立作业的舒适区间，操作人员无需弯腰即可完成所有操作；电箱与机架主体做绝缘隔离，符合低压电气设备的安全规范，传动部位全部设置在机架内侧，外部无外露旋转部件，避免作业过程中发生衣物卷入的安全隐患。设备的动力传递采用三角带传动结构，电机输出端通过皮带轮将动力传递到压送辊组的主动轴，主动轴通过齿轮啮合带动上下对置的压送辊同步反向转动，传动结构简单可靠，日常维护仅需定期检查皮带张紧度、给压送辊轴承加注润滑脂即可，无需复杂的专业维保，适合基层加工用户的使用能力。设计过程中充分考虑竹材进料的对中需求，进料口设置可调节的导向挡板，可根据竹材直径调整导向宽度，保证竹材沿设备中心线进入剖切工位，避免因进料偏斜导致竹片宽度不均、切刀崩损的问题；出料侧设置简易导料槽，剖切完成的竹片可沿导料槽滑落到集料筐内，无需人工在出料端接料，减少操作人员的数量。整机的结构布局紧凑，上部的压送与剖切机构、中部的传动空间、下部的动力安装区层次清晰，三维建模过程中对所有运动部件做了干涉检查，压送辊的调节行程、皮带的张紧调节空间、刀具的拆装空间都做了预留，实际生产装配时无需额外补加工即可完成组装，设备的易损件如切刀、压送辊都设计为快拆结构，更换单根辊或者单片切刀的时间不超过10分钟，降低设备停机维护的时间成本。
