法兰式滚珠丝杠副传动组件结构

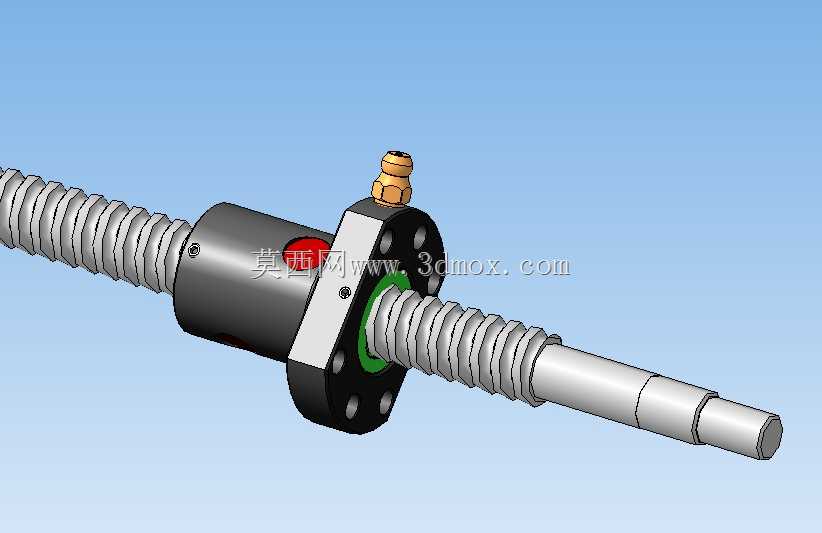

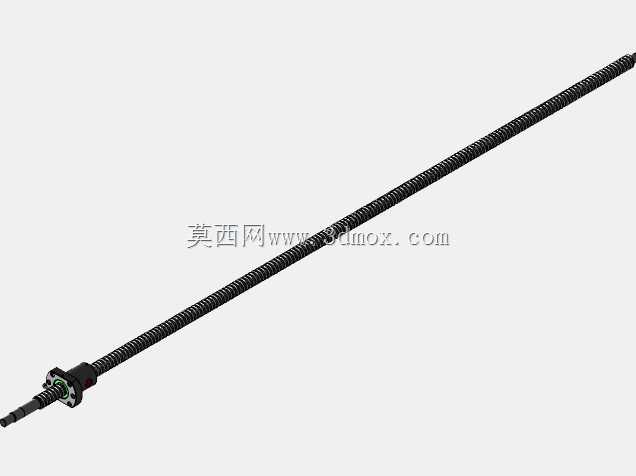

这款滚珠丝杠副是直线传动场景中极为常用的精密部件，在数控加工设备的进给轴、自动化生产线的直线位移模组、精密检测设备的位移调节机构中都有广泛应用，核心作用是将旋转运动与直线运动做高精度转换，相比传统滑动丝杠，它的传动效率能提升数倍，驱动扭矩仅为滑动丝杠的三分之一左右，能有效降低驱动电机的负载，同时消除轴向间隙后可获得极高的定位精度，在需要频繁正反转、高速进给的工况下也能保持稳定的传动表现。从结构设计来看，螺母采用法兰式安装结构，法兰端面上均匀分布安装孔，可直接通过螺栓将螺母固定在移动负载的安装面上，安装定位便捷，同轴度更容易保证；螺母本体上集成了注油嘴，可定期向螺母内部的滚道注入润滑脂，维持钢球与滚道之间的润滑状态，降低长期运行的磨损量，延长部件的使用寿命。丝杠轴的滚道采用圆弧型截面设计，与循环钢球的接触应力分布更均匀，能承受更大的轴向载荷，螺母内部设计有钢球循环回流结构，可让钢球在滚道与回流通道之间持续循环，保证传动过程无卡滞。丝杠轴的端部做了阶梯轴结构设计，可适配支撑轴承座、联轴器等安装配件，端部的轴径尺寸与轴承内圈匹配，安装时可通过轴肩实现轴承的轴向定位，无需额外设计复杂的定位结构。在安装边界上，需要预留足够的轴向安装空间，保证丝杠全行程运行时螺母不会与两端的支撑座发生碰撞，径向空间需要覆盖螺母法兰的外径尺寸，同时要预留注油嘴的操作空间，方便后期维护时加注润滑脂。设计这类传动组件时，需要重点校核丝杠的临界转速、轴向额定载荷，根据设备的行程、进给速度、定位精度要求选择合适的导程与公称直径，同时要考虑丝杠的预拉伸量，抵消高速运行时的热变形对定位精度的影响，螺母的预紧力需要调整到合适区间，既要消除反向间隙，也要避免预紧力过大导致运行阻力升高、温升过快的问题。
