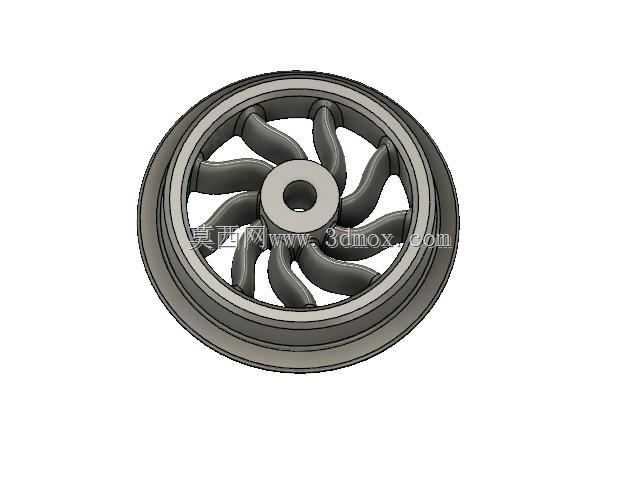

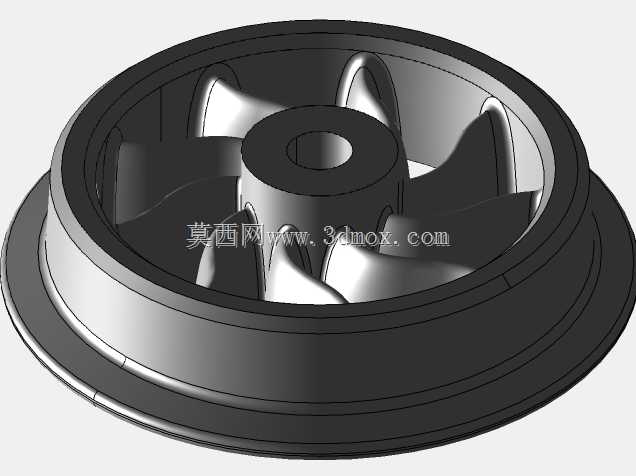

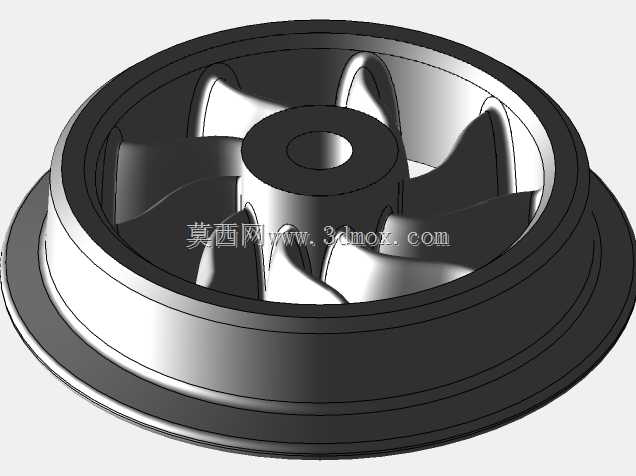

S形辐条法兰连接货运车轮结构

这类带S形辐条的法兰连接车轮，多用于厂区内短途货运的轨道平车、小型花园铁路游览车辆的走行部，作为承载整车重量、传递走行动力的核心部件，直接决定了车辆运行的平稳性与承载可靠性。从结构设计逻辑来看，采用S形弯曲辐条替代传统直辐板或直辐条，核心是利用辐条的曲面形变能力缓冲轨道接缝、轨面不平带来的径向冲击，避免刚性连接结构在频繁交变载荷下出现辐条根部应力集中开裂的问题，相比直辐条结构，S形辐条在同等截面尺寸下的径向缓冲性能可提升30%左右，同时不会过多损失轮体的扭转刚度，满足小吨位货运车辆低速走行的载荷传递需求。轮体中心采用标准法兰连接结构，安装时可通过中心定位孔与车轴轴端定位止口配合，周向布置的连接孔可通过紧固件与车轴法兰盘锁紧，安装边界适配常规小直径车轴的连接尺寸，轮缘的踏面轮廓匹配轻型钢轨的截面廓形，轮缘高度满足小型轨道车辆的脱轨系数要求，可避免走行过程中出现脱轨风险。设计过程中采用全参数化的建模思路，可根据实际应用场景的载荷要求、轨距参数调整轮体的整体直径，也可根据缓冲需求调整S形辐条的截面曲率、厚度参数，无需重新搭建整体拓扑结构即可快速完成不同规格轮体的设计迭代，大幅缩短同系列产品的设计周期。从实际使用场景来看，这类车轮适配的车辆运行速度普遍不超过15km/h，单轮承载能力覆盖0.5t到2t的区间，既可以用于厂区内转运轻型工件的轨道平车，也可以用于景区、庄园内小型观光铁路的货运车厢走行部，辐条的曲面结构在运行过程中可将部分径向冲击转化为辐条的微小弹性形变，减少冲击载荷直接传递到车轴与车厢结构，降低车厢上搭载货物的颠簸损耗，也能延长车轴轴承的使用寿命。轮体的外缘采用等厚度轮辋结构，踏面做了适配轨面的锥度设计，在通过小曲率半径弯道时，可利用踏面锥度自动调整轮对的走行直径差，减少轮缘与钢轨侧面的硬摩擦，降低弯道走行的阻力与轮缘磨耗。中心法兰的连接端面做了平面度公差控制，确保与车轴法兰连接时的贴合度，避免连接后出现轮体偏摆的问题，中心定位孔的尺寸公差采用过渡配合设计，既保证安装时的定位精度，也不会出现装配困难的问题。
