红黑配色线性储液罐端盖结构设计

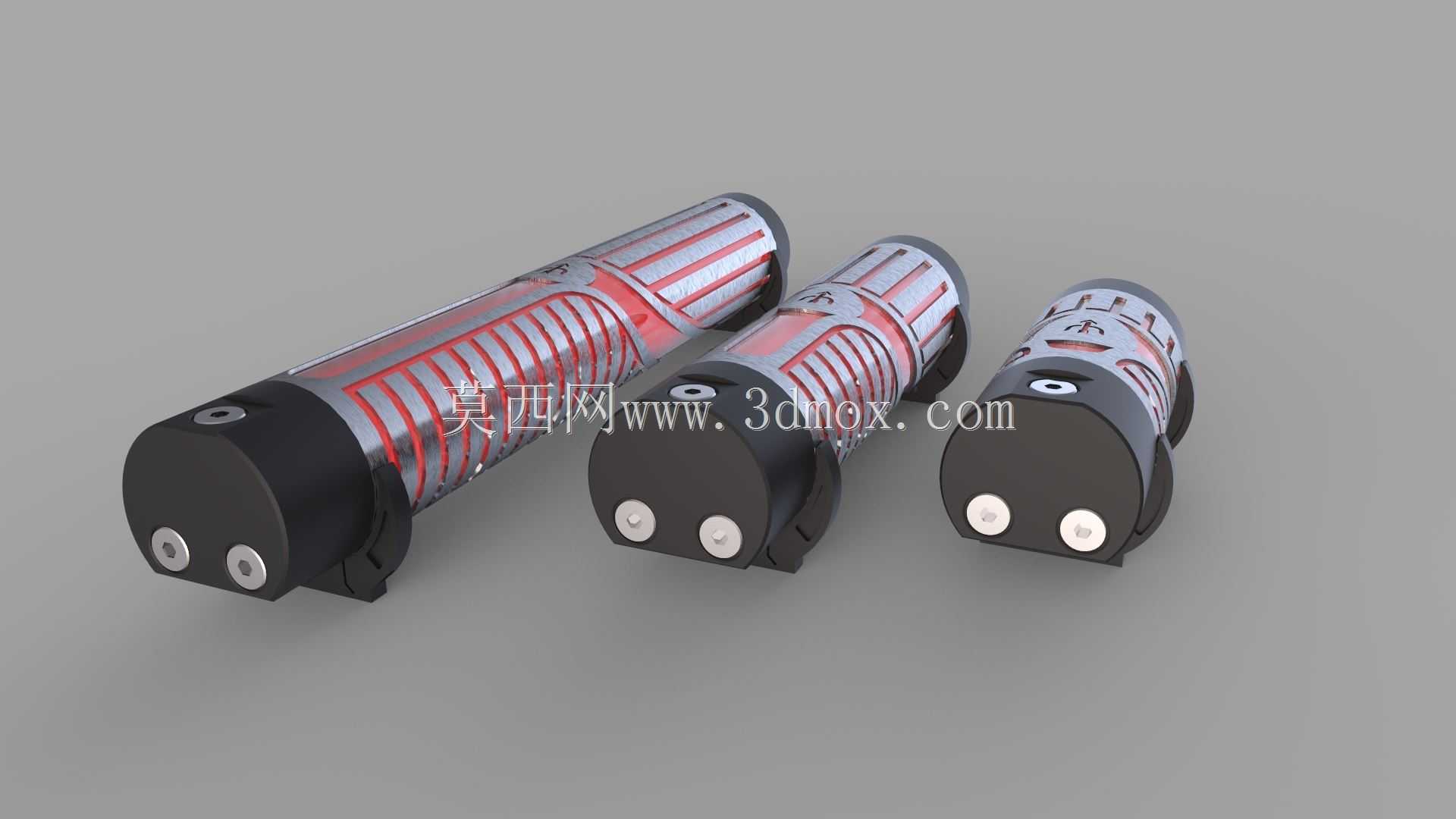

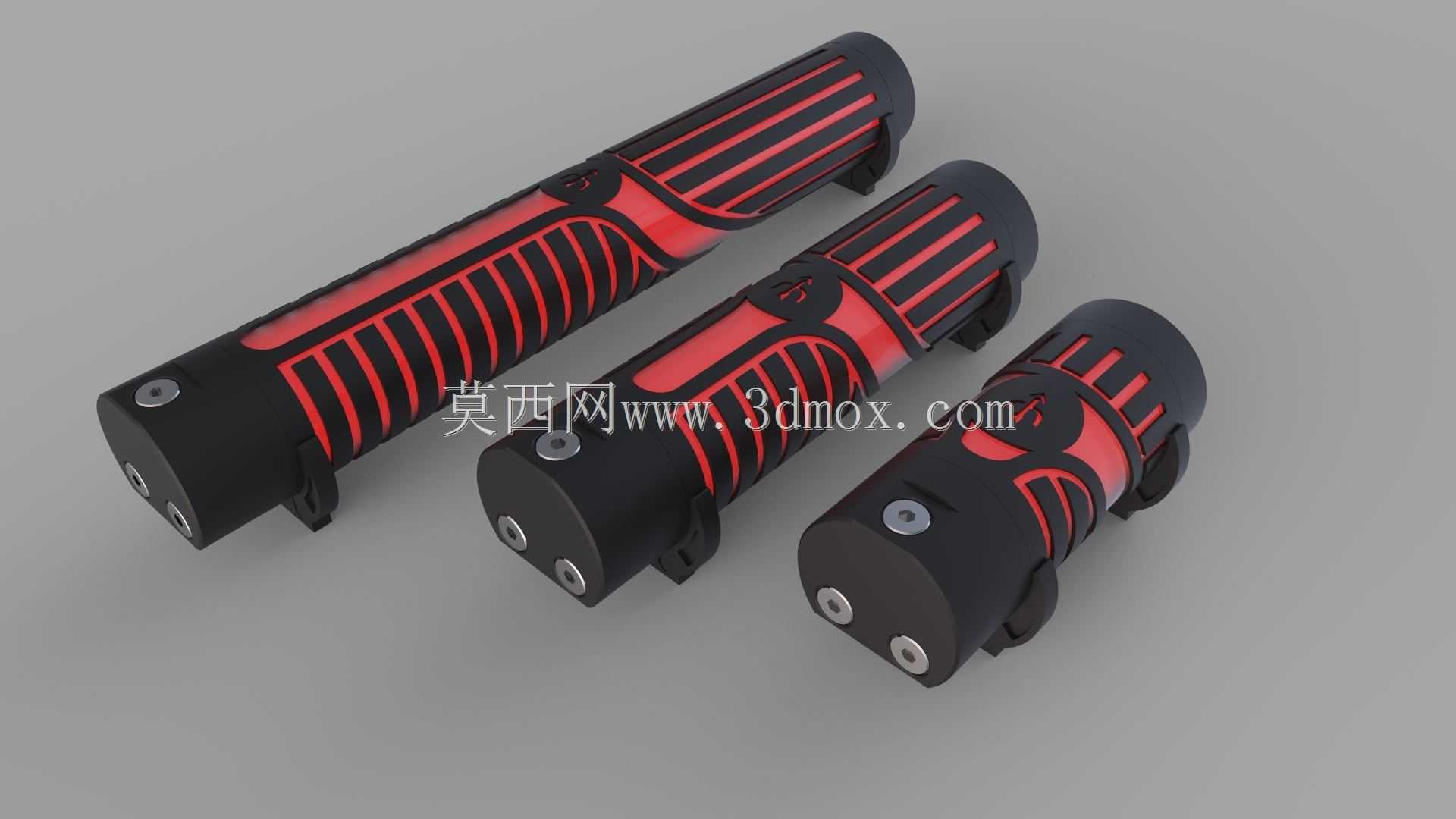

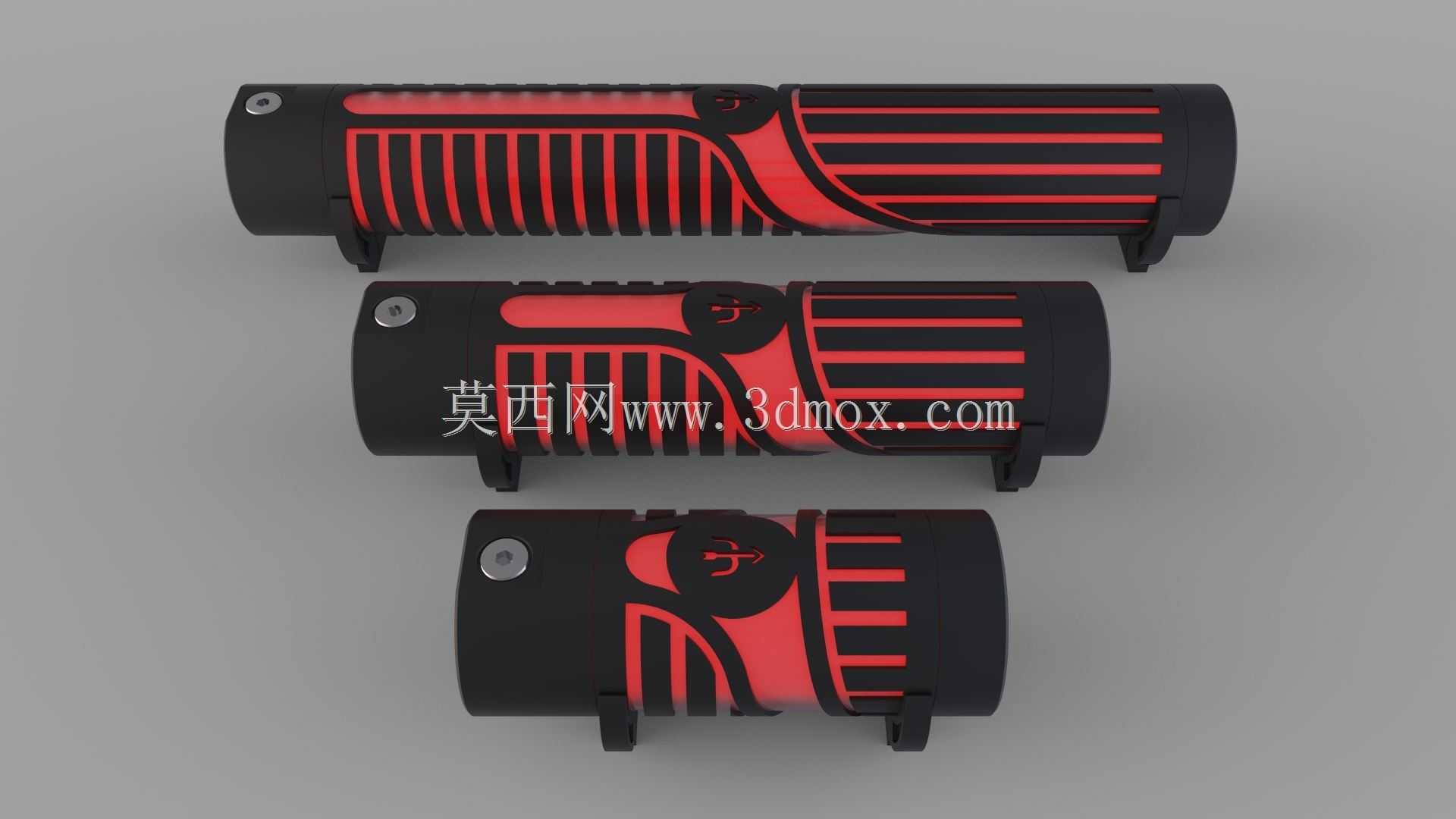

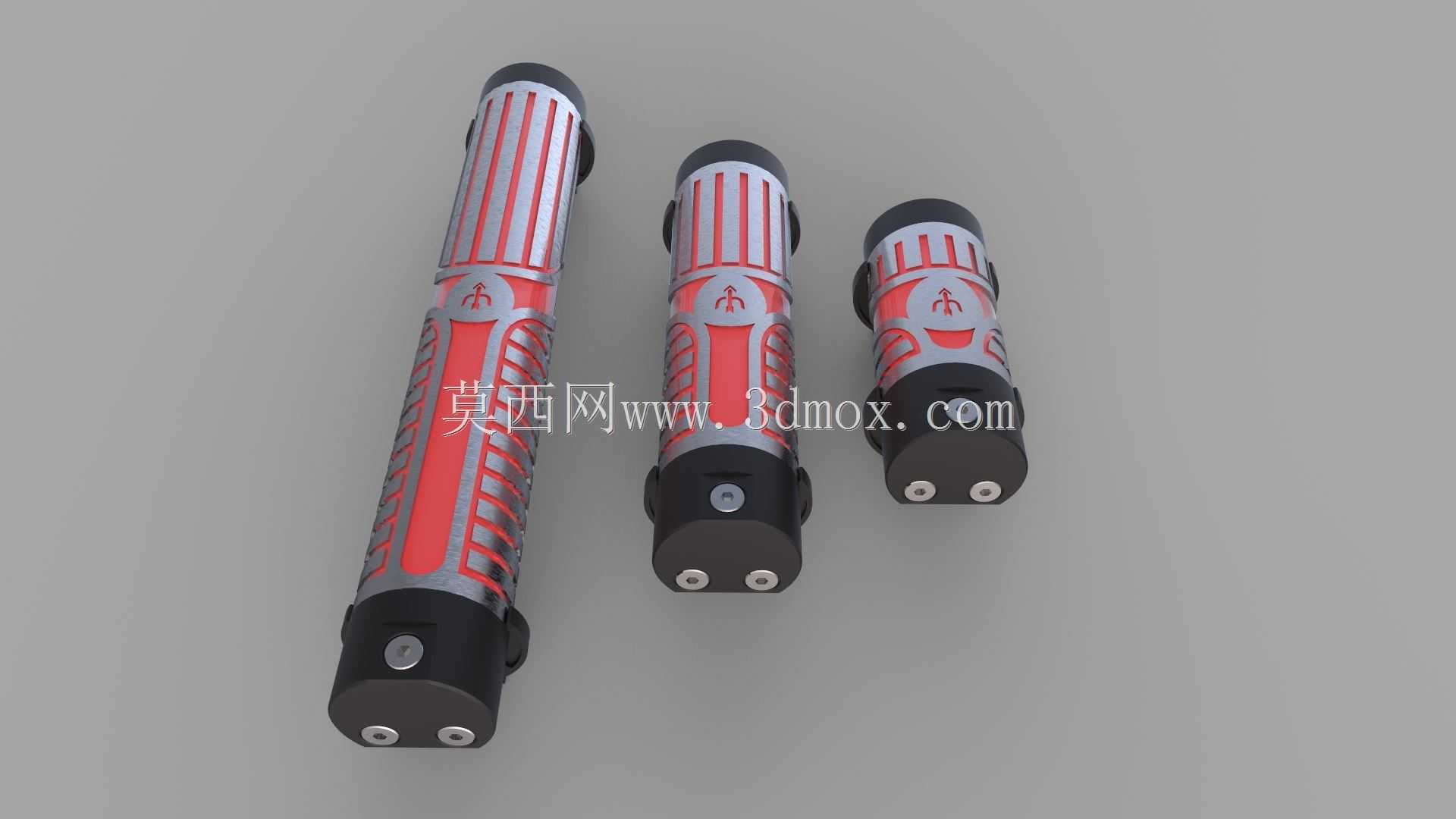

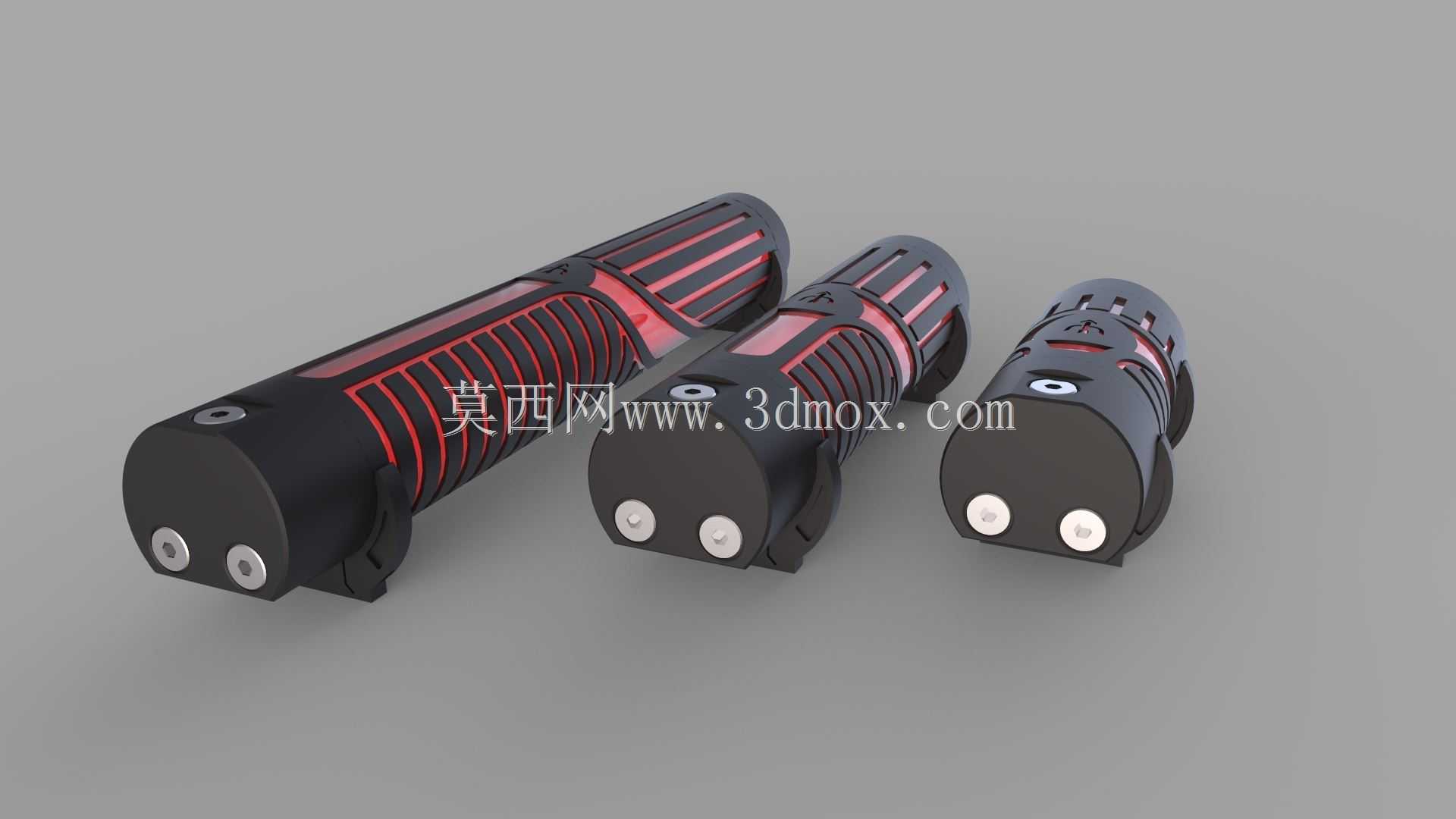

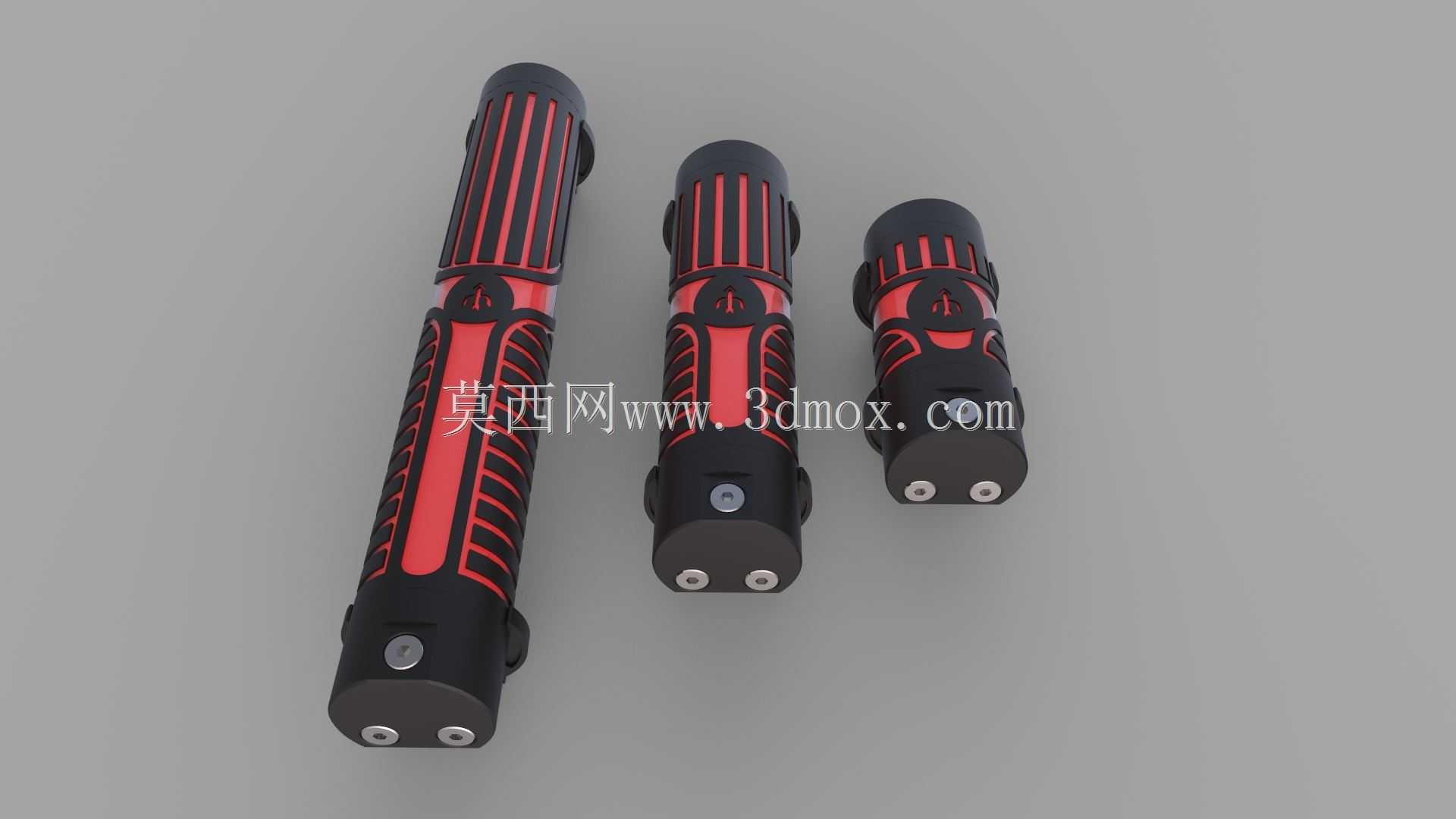

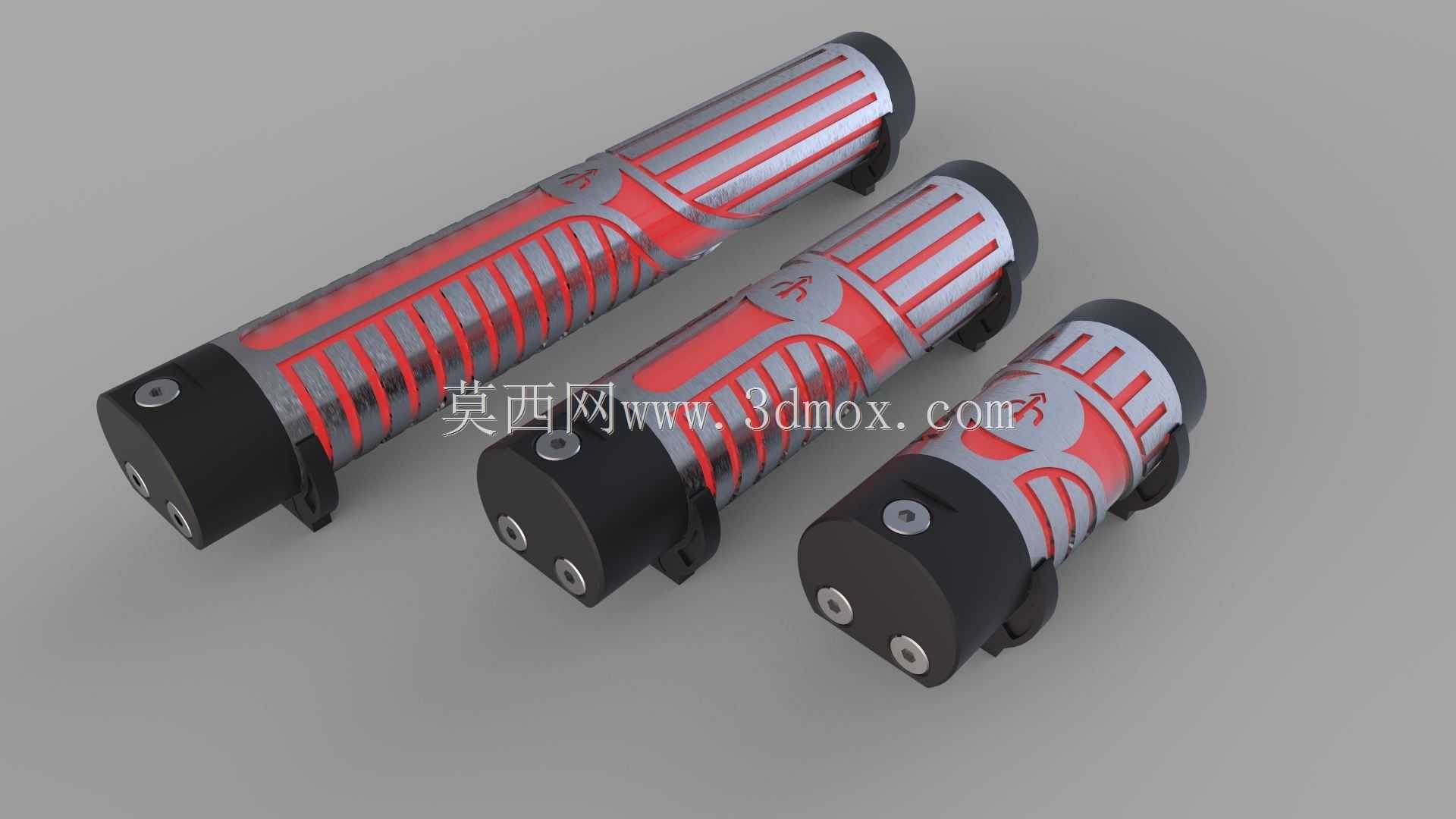

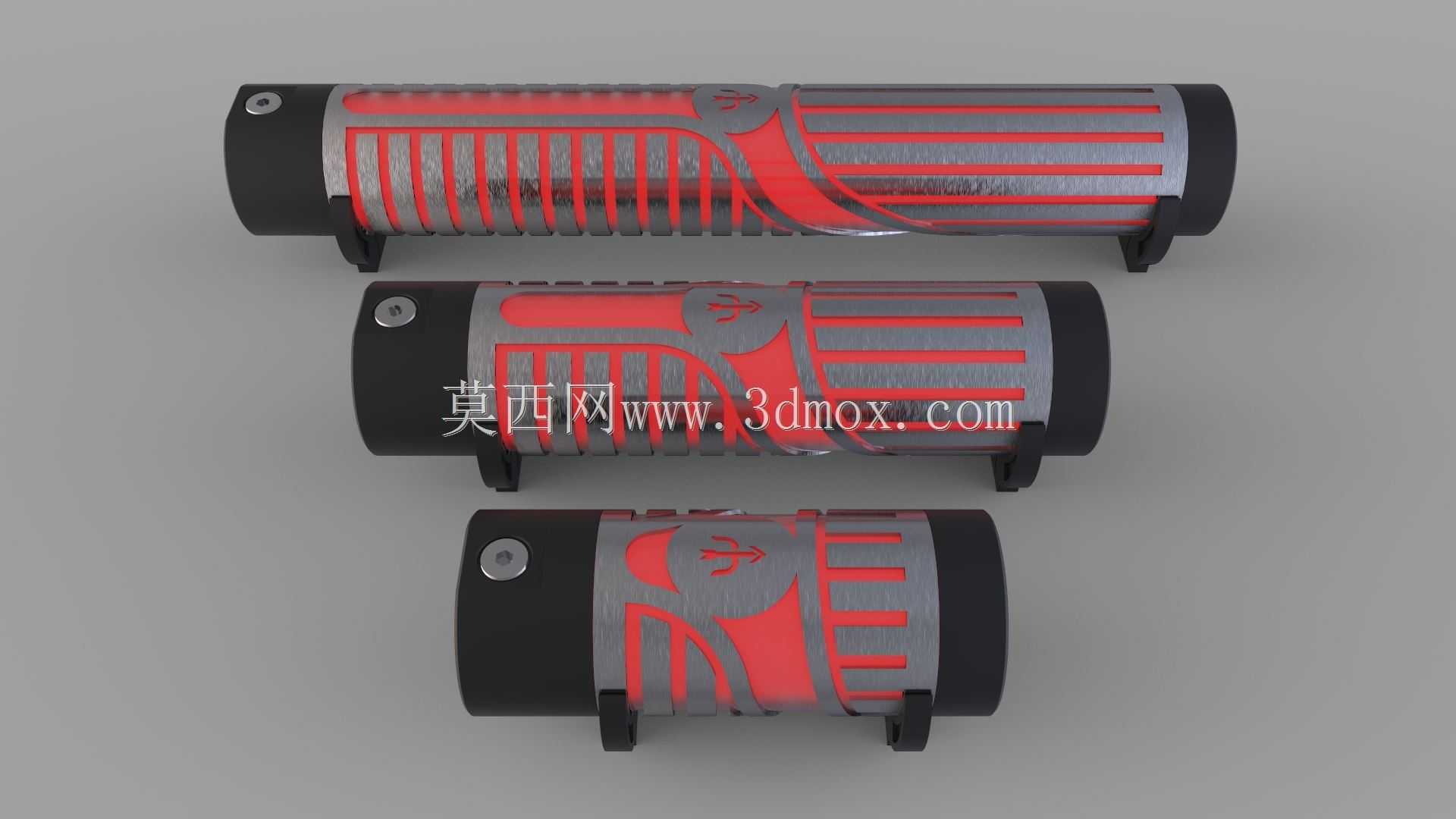

这类储液罐端盖主要适配小型圆柱型储液罐体，常见于桌面级水冷循环系统、小型试剂存储装置、定制化流体管路配套场景，承担罐体端部密封、流体路径规整、外部安装定位的核心作用。从结构设计来看，端盖主体采用圆柱同轴结构，端面预留两个对称的安装孔位，可通过标准紧固件与罐体端部法兰实现锁紧配合，安装孔位的同轴度公差控制在0.05mm以内，保证装配后端面与罐体轴线的垂直度，避免长期使用后出现密封偏载渗漏的问题。端盖侧面设计有连续的条状凹凸结构，一方面是增加手动旋拧时的摩擦力，在无工具辅助的场景下也可实现初步预紧，另一方面凹凸结构形成的导流槽可在管路出现少量渗漏时，引导液体沿槽体流向指定位置，避免液体直接沿罐体表面流散污染其他配套部件。端盖侧部预留的卡扣式安装位，可适配不同规格的管路固定卡扣，无需额外打孔即可实现外接管路的走线固定，减少装配时的二次加工工序。设计阶段针对不同长度的罐体配套需求，做了三个不同轴向长度的规格衍生，所有规格的端面安装尺寸、密封槽位置保持完全一致，可实现同系列罐体的通用互换，降低备件储备的品类压力。密封槽设置在端盖与罐体配合的端面内侧，槽体截面为标准矩形，可适配直径2mm的O型密封圈，装配后密封圈压缩量控制在20%-25%区间，兼顾密封性能与密封圈使用寿命，避免压缩量过大导致密封圈过早老化失效。外观上的红黑分色结构并非单纯装饰，红色区域为耐高温耐磨的改性橡胶嵌件，直接注塑包覆在主体结构外侧，对应手动操作的握持区域，黑色部分为高强度工程塑料主体，承担结构强度支撑，两种材料通过嵌件注塑工艺结合，结合面设置有燕尾槽结构，避免长期温度变化后两种材料出现分层脱落的问题。端盖整体的外圆尺寸与配套罐体外径保持一致，装配后无突出台阶，可适配紧凑安装空间内的并排布置需求，相邻罐体安装间隙可控制在5mm以内，大幅提升多罐体集成布置时的空间利用率。端盖端部的中心定位凸台，可与罐体端部的中心凹槽配合，装配时起到自动对中的作用，降低装配对位的难度，即使是新手操作人员也可快速完成端盖的精准装配，减少装配错位导致的密封失效问题。
