可移动重型门涂装作业支撑工装

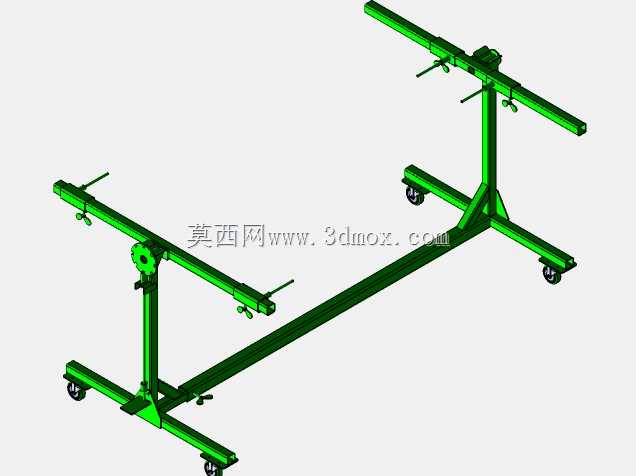

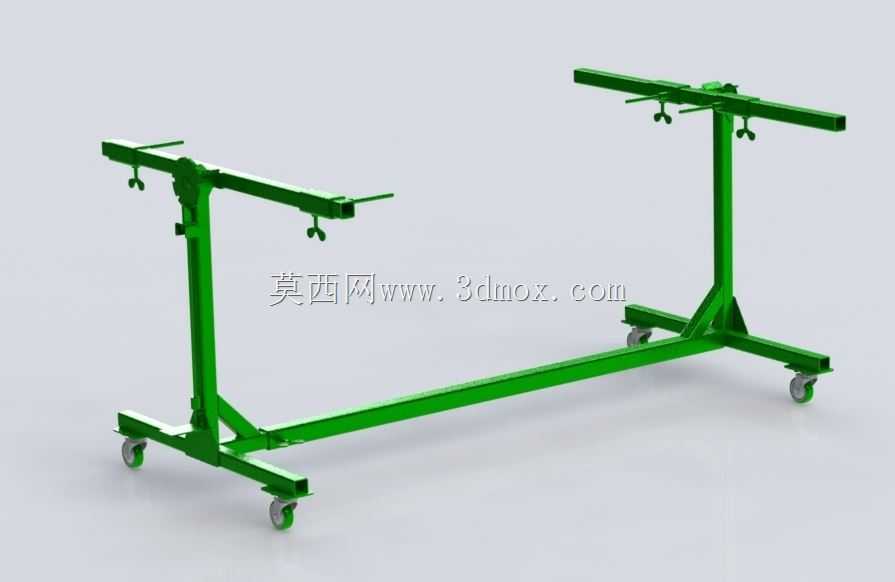

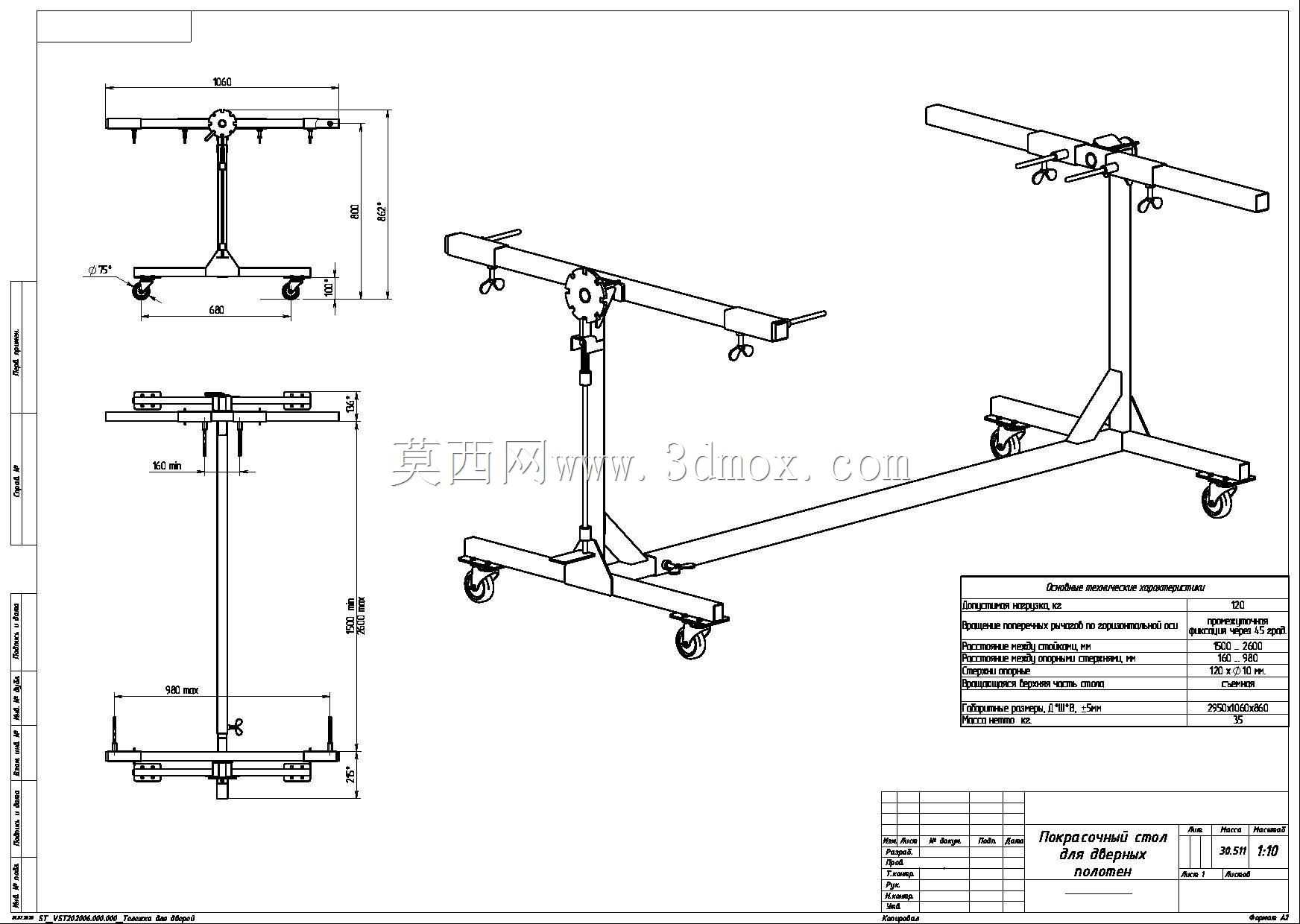

在门窗制造、金属构件表面处理的喷涂作业环节，待加工门体的支撑定位一直是影响喷涂效率与成膜质量的关键因素，常规固定支架无法适配不同规格门体的装夹需求，且难以在喷涂工位间灵活转运，容易造成工件磕碰、喷涂死角等问题。这款支撑工装针对重型门的涂装作业场景设计，整体采用落地式三角支撑结构，底部配置四个带刹车的万向脚轮，可在车间平整地面灵活推移，工位切换时无需额外吊装设备，脚轮锁止后可保证作业过程中整体结构无偏移晃动。工装的横向承载梁采用可伸缩调节结构，通过端部的锁紧旋钮可快速调整支撑跨度，适配不同宽度尺寸的重型门体，梁体上配置的弹性挂钩可快速挂装门体侧边，避免装夹过程中对门体表面造成压痕损伤，同时预留足够的操作间隙，保证门体侧边、端面等位置的喷涂作业无遮挡。支撑立柱集成了齿轮齿条式高度调节机构，转动侧部的调节手轮即可平稳调整承载梁的作业高度，适配不同高度规格的门体加工需求，调节机构自带自锁特性，承重状态下不会出现滑移下坠问题，保障作业安全。从结构设计逻辑来看，整体框架采用矩形钢管焊接成型，在保证整体承重能力的前提下尽可能降低自身重量，底部支撑腿向外延伸形成足够大的支撑跨距，即使挂载大重量重型门时，整体重心依然落在支撑边界范围内，不会出现侧翻风险。工装的整体安装边界充分考虑了车间通道的通行需求，收拢状态下宽度可满足常规车间1.2米通道的通行要求，展开后最大支撑跨度可覆盖常规工业重型门的尺寸范围，高度调节区间适配从常规室内门到大型工业门的作业高度需求。不同于常规固定式喷漆架，这款工装的支撑梁可绕立柱转轴进行小角度翻转，作业过程中可根据喷涂需求调整门体的倾斜角度，无需反复拆卸装夹即可完成门体正反两面、侧边接缝位置的喷涂作业，大幅减少装夹辅助时间，同时避免多次装夹造成的表面涂层磕碰损伤。所有转动、调节部位均做了防漆雾防护设计，避免长期喷涂作业过程中漆雾渗入调节缝隙造成机构卡滞，延长工装的实际使用寿命，日常维护仅需定期对调节齿轮、脚轮轴承做润滑处理即可，无需复杂的拆解保养。
