移动式剪叉液压升降作业平台结构

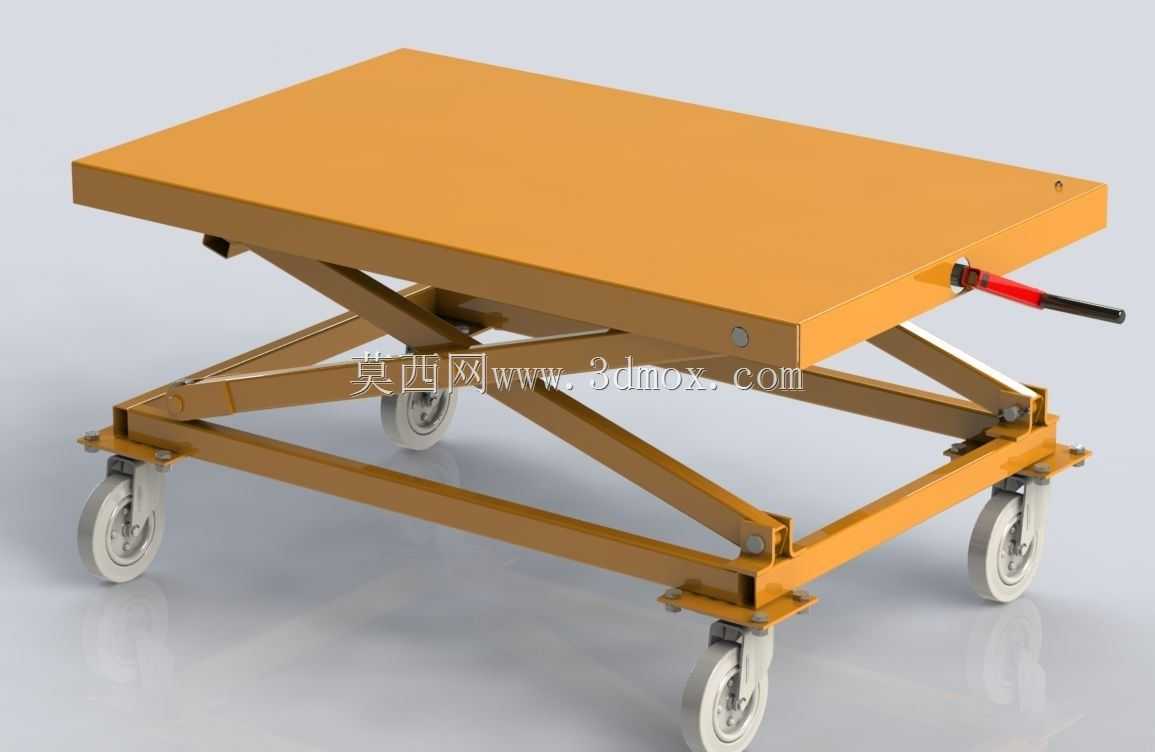

　　这款移动式剪叉升降作业平台，在车间内的小件物料转运、工位间高度适配场景里实用性很强，日常生产中，机加工工位的工件上下料、装配线旁的物料临时举升、仓储区域的低层货架取放货，都能用到这类设备，相比固定安装的升降台，它不需要做地面预埋固定，能随作业需求灵活转移位置，适配多工位轮换的柔性生产需求。从结构设计来看，它采用单组剪叉臂作为升降支撑结构，剪叉臂的铰接点做了同轴度公差约束，每处铰接位置都配置了自润滑衬套，避免长期举升作业中出现铰接点卡滞、偏磨的问题，剪叉臂的型材选用矩形钢管，通过焊接成型后做应力释放处理，保证举升过程中台面不会出现侧向偏移，额定承载工况下的台面静挠度控制在合理范围内，不会因为负载出现明显的台面下沉变形。

　　台面采用整块花纹钢板铺设，边缘做了折边加强处理，既可以避免放置的物料滑落，也能提升台面整体的抗扭刚度，台面侧边预留的液压操纵杆位置，符合人体工程学操作范围，操作人员站在平台侧方，脚踩液压泵踏板或者扳动卸压手柄就能完成升降调节，不需要额外俯身或者探身操作，降低作业过程中的操作疲劳。底部的行走轮配置了两个定向轮和两个带刹车的万向轮，在转移位置时可以灵活转向，到达作业点位后踩下万向轮的刹车装置，就能将整个平台牢牢固定在地面，避免举升作业过程中平台出现滑移，底盘框架采用和剪叉臂同规格的矩形钢管焊接成型，框架下方预留了液压泵站的安装空间，液压管路沿剪叉臂的内侧排布，用管卡做固定，避免升降过程中管路被挤压、剐蹭。设计过程中，

　　首先要明确额定承载下的最低高度和最高举升高度边界，最低高度要适配常规车间的通道过门需求，保证设备能顺利通过车间的防火门、电梯门，最高举升高度要覆盖日常作业的常用高度区间，不需要做过高的举升行程，避免剪叉臂过长带来的结构刚度下降问题。剪叉臂的铰接点位置经过反复校核，保证液压油缸的推力在整个升降行程中都处于合理区间，不会出现低位时推力过载、高位时油缸行程不足的问题，油缸的安装支座做了加强筋设计，将油缸的作用力均匀分散到底盘框架上，避免局部应力集中导致焊缝开裂。平台的重心设计也做了针对性优化，无论是最低位还是最高举升位置，整体重心都落在四个脚轮围成的支撑面内部，即使台面承受偏载，只要在额定偏载范围内，也不会出现倾翻风险，日常使用中，

　　不建议在台面边缘放置超过额定负载30%的重物，避免重心偏移超出安全边界。这类升降平台和固定升降台相比，最大的优势是部署灵活，不需要对车间地面做任何改造，买回来就能直接投入使用，对于生产布局经常调整的中小机加工车间、装配车间来说，能省去不少安装调试的成本，平时维护也很简单，只需要定期给铰接点加注润滑脂、检查液压油位、观察脚轮的磨损情况就能保证长期稳定运行，不需要复杂的维保流程。在三维建模过程中，所有的铰接位置都保留了合理的装配间隙，剪叉臂的运动轨迹做了干涉检查，保证升降全行程中，臂架之间、臂架和台面底盘之间都不会出现运动干涉，液压油缸的伸缩行程和剪叉的升降行程做了参数化关联，修改油缸安装距或者剪叉臂长度时，能快速验证整体的升降范围变化，方便后续根据不同的承载需求、高度需求做衍生型号的改型设计。
