仓储物流用手动液压托盘搬运作业设备

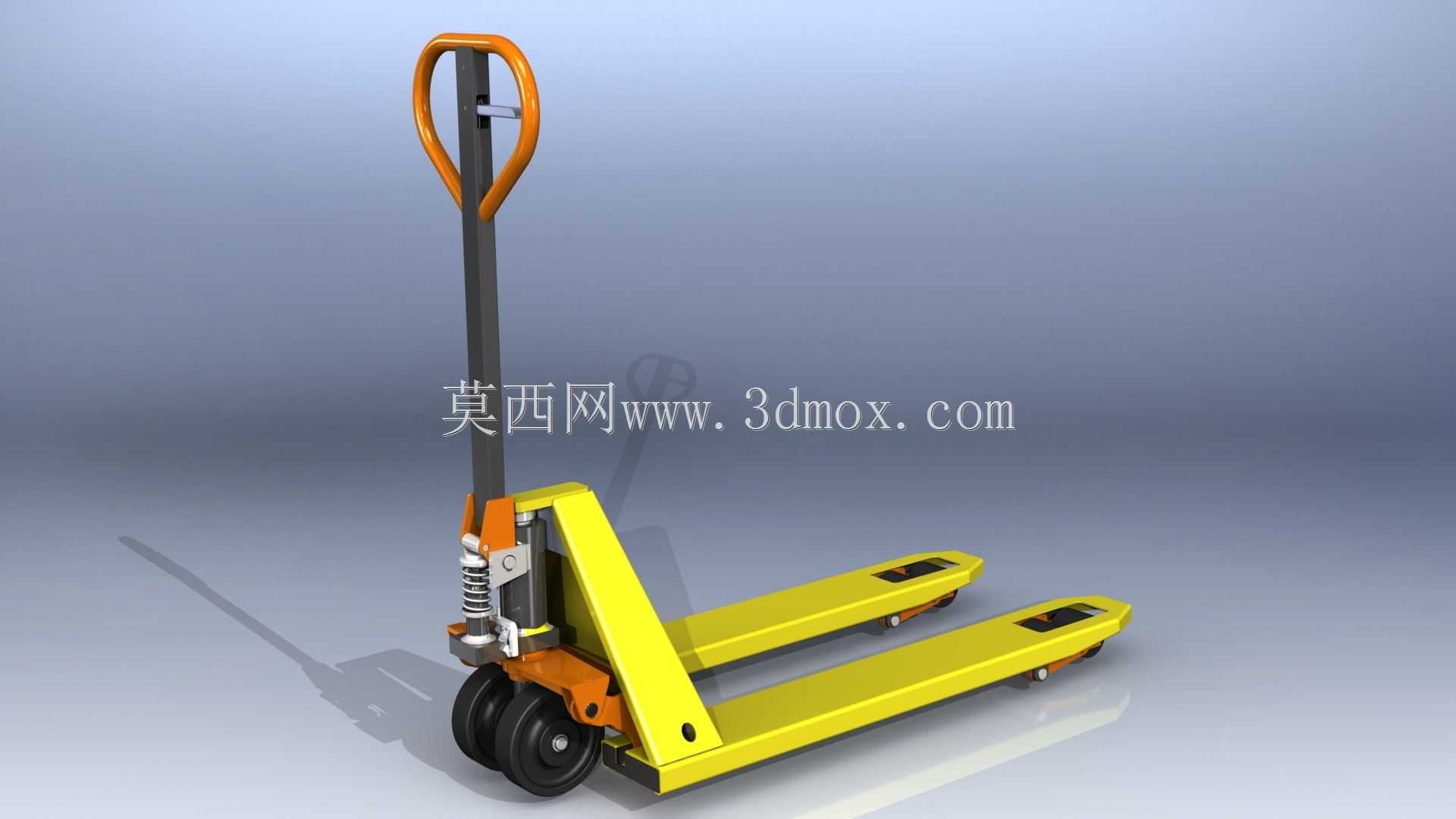

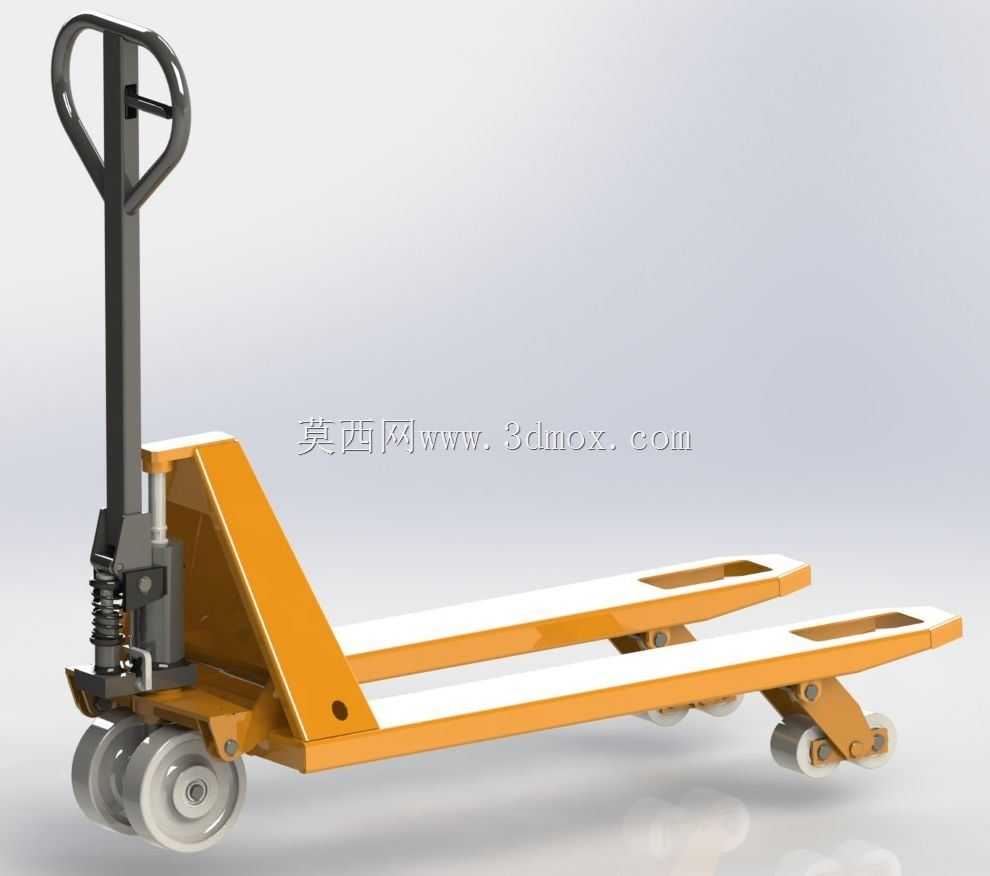

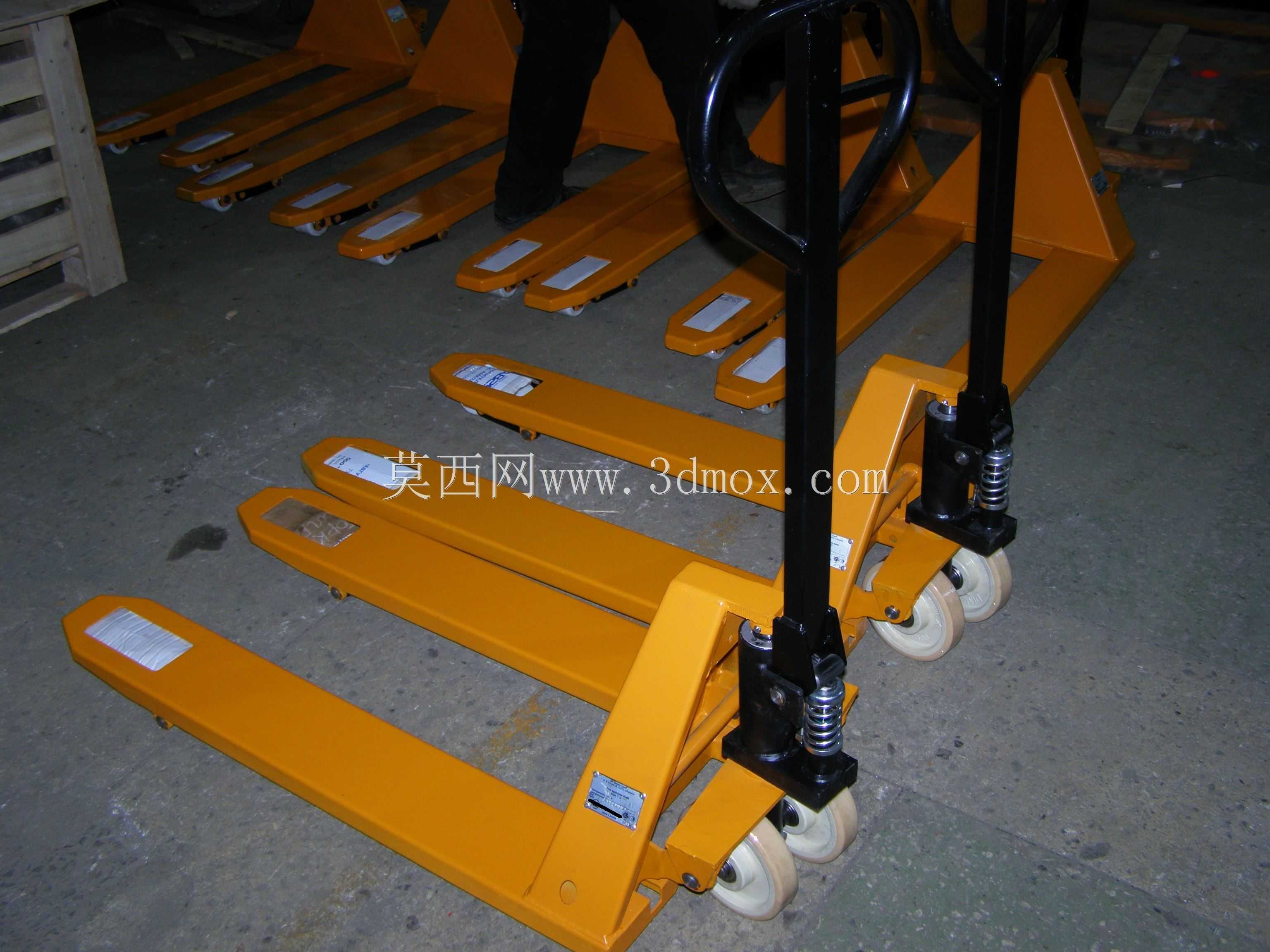

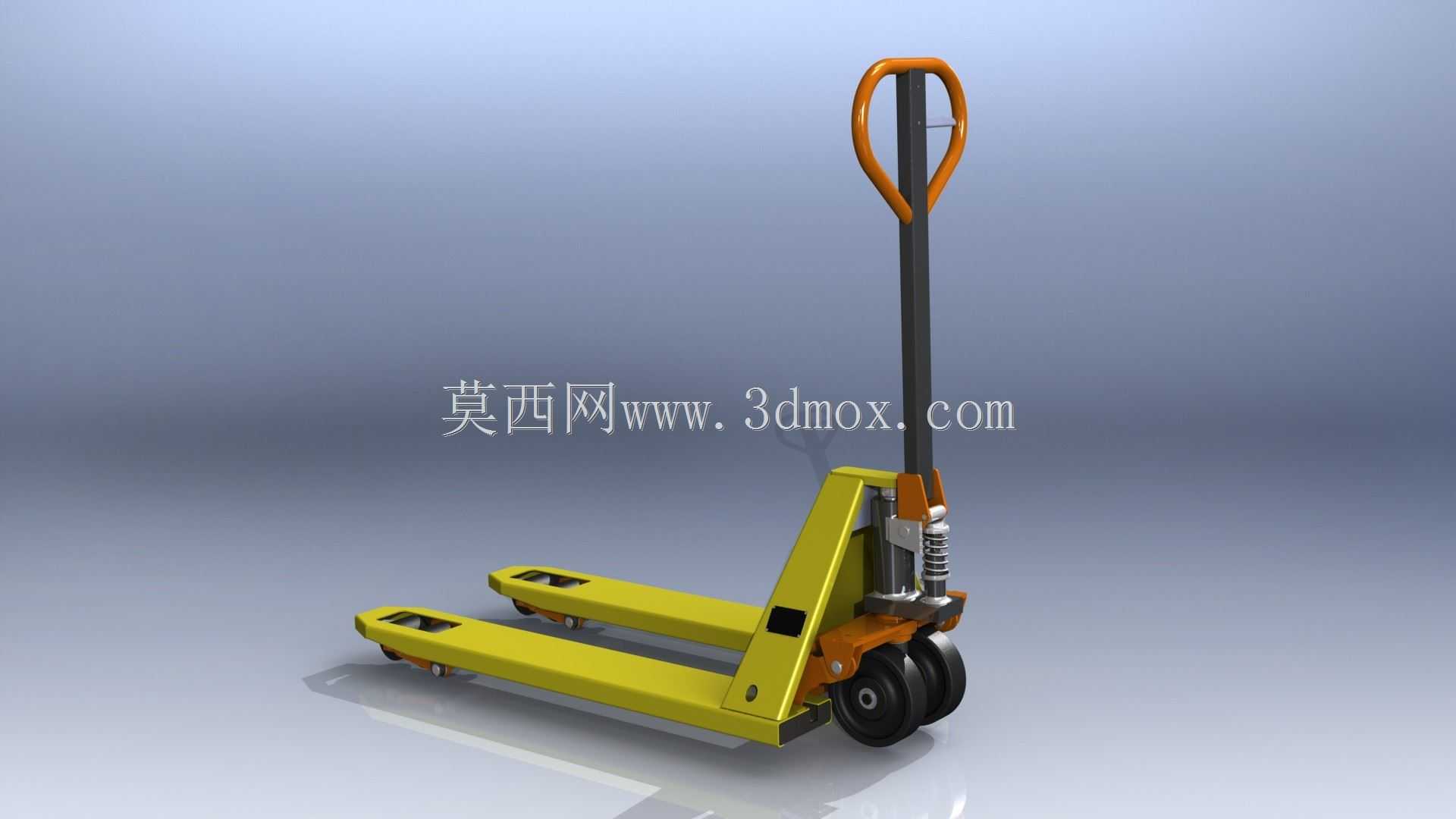

　　在生产制造车间的原料备货区、成品仓的出库暂存位、电商仓的拣货通道以及第三方物流的分拨场站，这类手动液压托盘搬运设备是衔接货架存储区与装卸货位的核心短距转运工具，不需要额外动力源，完全依靠人力操作即可完成2-3吨级带托盘货物的水平移位，在窄通道、层高受限的仓内场景适配性远高于机动叉车。从结构设计逻辑来看，整车采用分体式承载布局，两根平行的货叉为主要承载构件，叉体前端做了渐进式坡口处理，方便插入标准托盘的叉孔间隙，不会出现顶起托盘底板、剐蹭货物底部的问题；叉体上表面铺设有防滑耐磨层，避免托盘在转运过程中出现横向滑移。

　　操作端的T型操纵手柄集成了三个核心控制档位，手柄下压过程中通过柱塞泵向起升油缸注油，带动剪式支撑结构将货叉平稳抬升，抬升行程控制在120mm左右，刚好满足托盘离地后越过地面接缝、减速带以及仓内地坪微小高差的需求，不会因为抬升过高导致整车重心上移引发侧翻风险；手柄上的泄压拨杆可以控制货叉下降速度，轻拨时缓慢落位，重拨时快速下降，操作人员可以根据放置面的平整度灵活调整，避免重货快速下落冲击地坪或者托盘内的易碎货品。

　　转向轮采用聚氨酯包胶材质，搭配深沟球轴承转向结构，原地转向阻力控制在15N以内，操作人员单手握持手柄即可完成90度转向，适配1.8米宽的标准仓内通道，不需要额外预留过大的转弯半径；承载端的前轮采用双轮并列布局，单轮载荷均匀分布，在经过环氧地坪、水泥地面甚至轻微凹凸的厂区路面时，都能保持货叉水平，不会出现单侧卡滞的问题。整车的液压单元做了全密封处理，柱塞泵与油缸之间的密封件采用耐油橡胶材质，日常使用中不会出现液压油渗漏污染仓内地坪的问题，油缸内壁做了珩磨处理，表面粗糙度控制在Ra0.8以下，配合高精度研磨的活塞杆，起升过程平稳无卡顿，满载状态下也不会出现自动掉缸的情况。

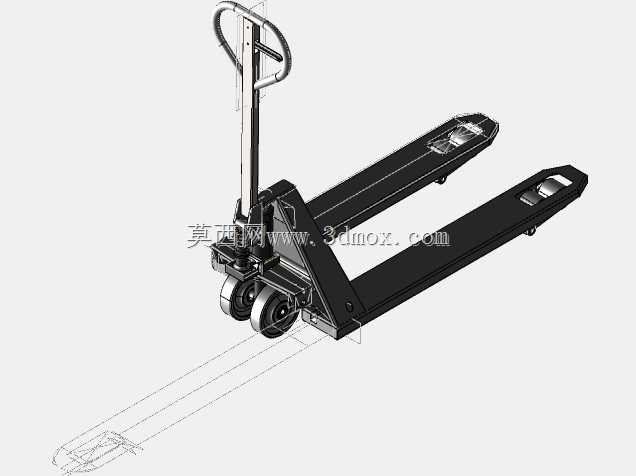

　　从安装边界与尺寸适配来看，标准款货叉外宽控制在685mm，刚好适配国内通用的12001000mm、1200800mm标准川字底、田字底托盘，叉体长度1150mm，插入托盘后重心刚好落在两轮支撑的三角形稳定区域内，不会出现翘头、倾翻的问题；整车最低放货高度为85mm，可以适配底部叉孔高度90mm以上的各类塑料托盘、木托盘以及钢托盘，不需要额外调整托盘结构。在实际作业场景中，这类设备常配合液压登车桥完成货车车厢内的托盘移位，也可以在生产线边作为工位间的半成品转运工具，相比全电动搬运车，它没有电池续航限制，不需要预留充电位，维护成本极低，日常仅需要定期给转向轴承加注润滑脂、检查液压油位即可满足长期使用需求。结构建模过程中，需要重点关注承载构件的受力分布，叉体与车架连接的焊接位置做了圆弧过渡处理，避免应力集中导致长期载荷下出现焊缝开裂，油缸安装座采用加厚钢板焊接，与车架主体采用满焊工艺，保证满载起升时的结构强度；手柄与阀体连接的位置设置了复位弹簧，操作人员松开手柄后会自动回到竖直位置，不会因为手柄歪倒影响通道通行。
