医用瓶自动化充填生产线设备结构设计

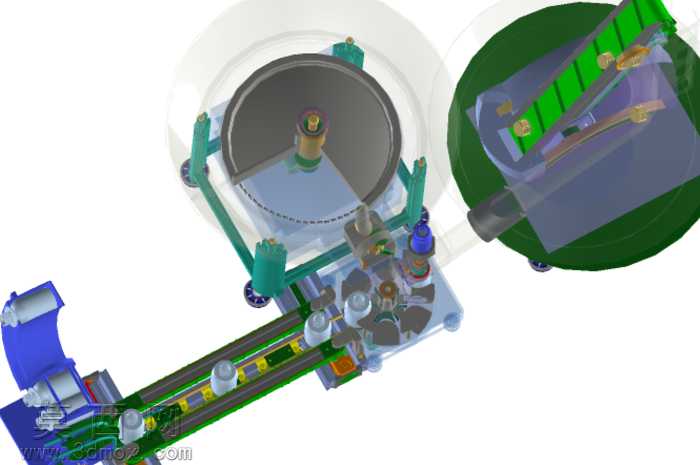

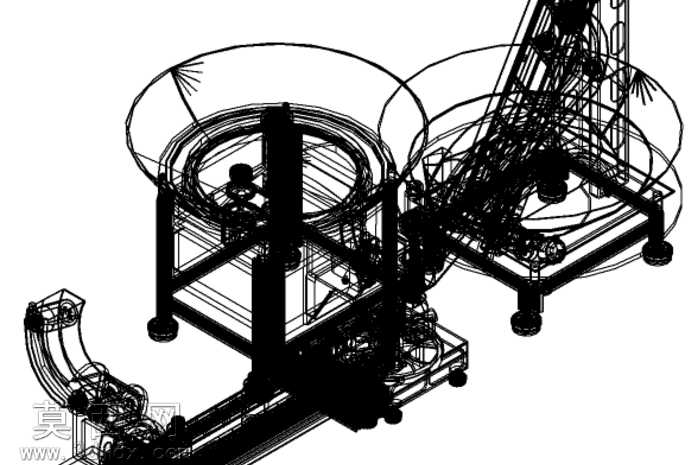

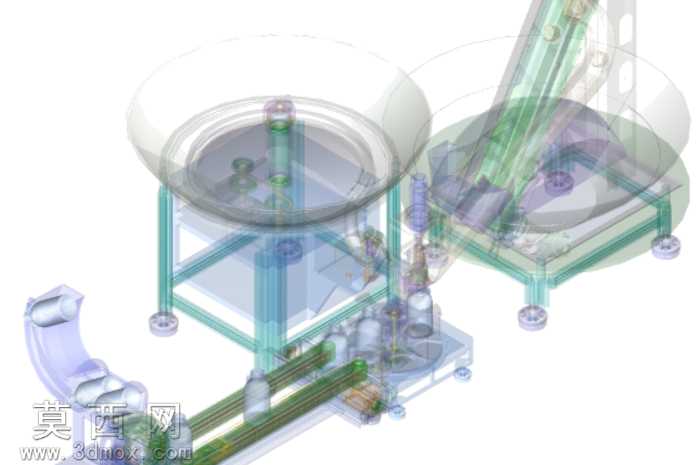

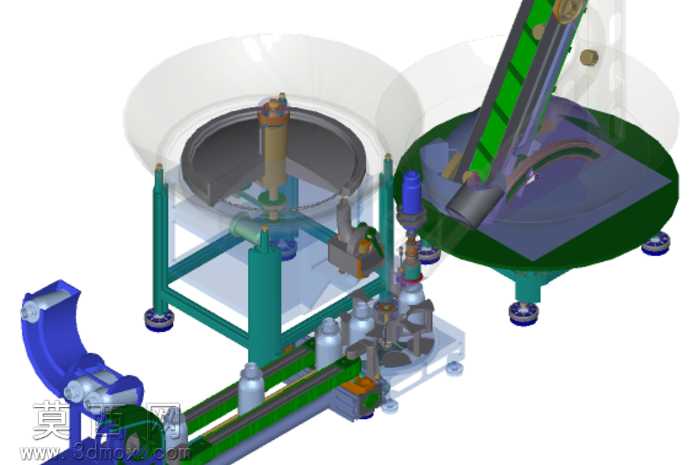

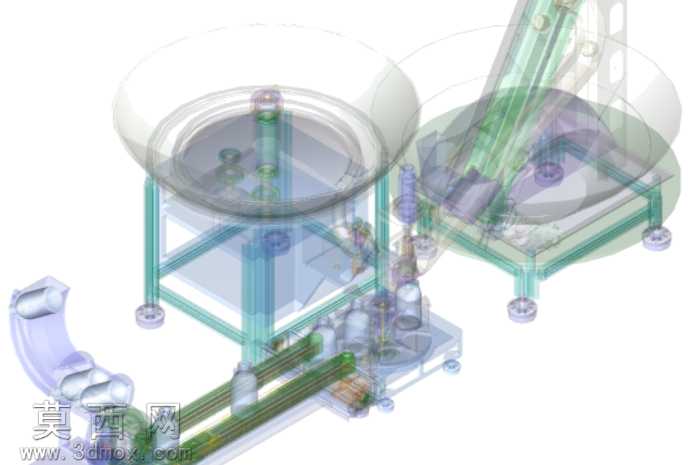

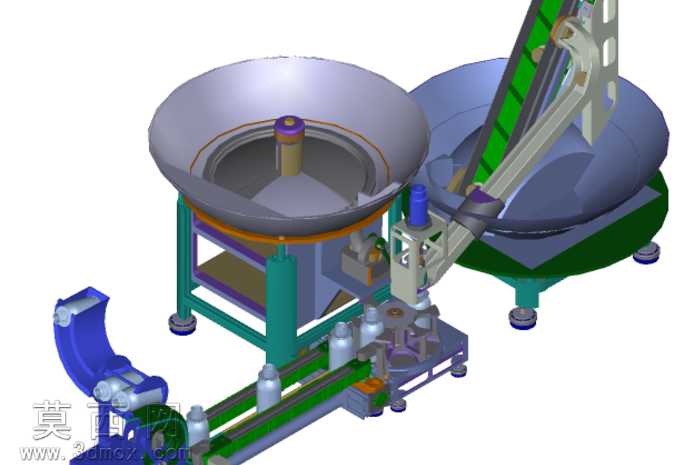

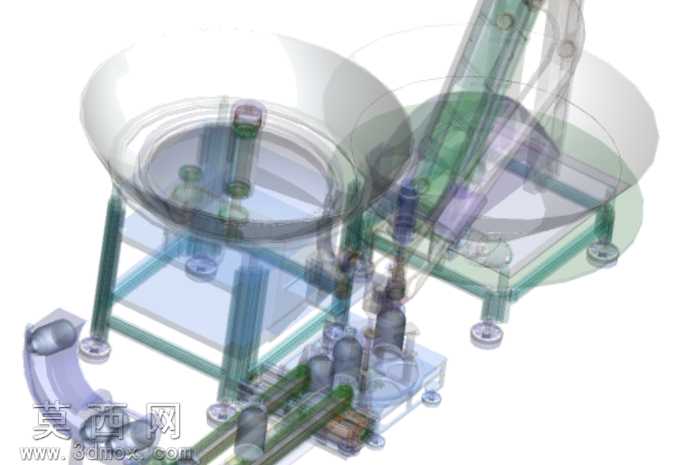

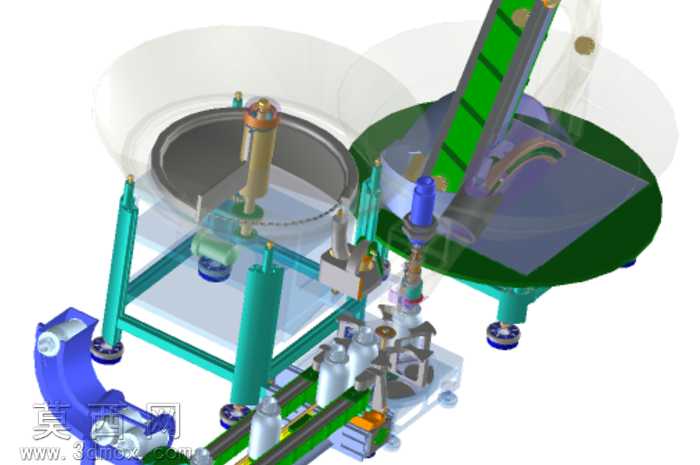

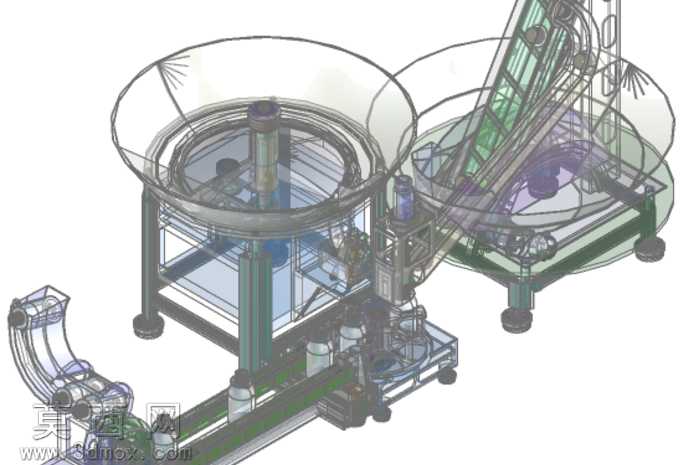

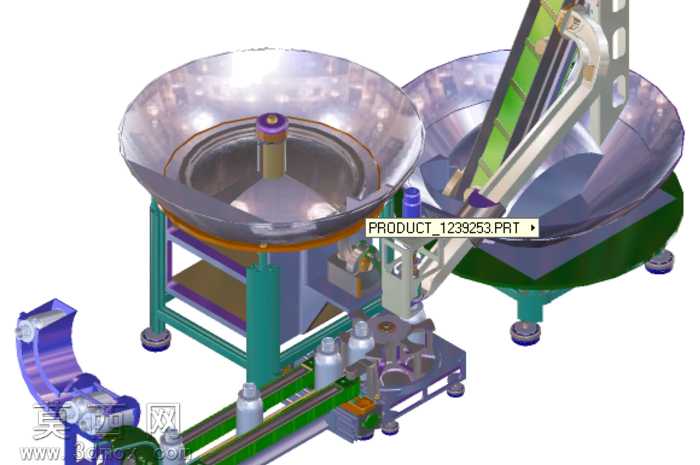

本套医用瓶充填生产线三维模型，采用主流三维机械设计软件完成全参数化建模，整体装配逻辑清晰，各运动部件间的干涉检查均在建模阶段完成验证，可直接用于后续工程图导出、运动仿真分析等工作。模型整体采用模块化设计思路，核心功能单元分为振动理料盘组件、斜向提升上料机构、回转式灌装工位、直线输送轨道四大模块，各模块间通过标准紧固件完成定位连接，支撑框架采用工业铝型材搭配碳钢支脚的结构，底部配置可调式减震脚杯，可适配不同车间地面的安装调平需求。材质渲染阶段针对不同部件的实际加工材质做了区分：理料盘与提升料斗采用食品级304不锈钢材质，表面设置哑光金属质感，还原不锈钢冲压件的真实表面纹理；输送轨道的导向护栏采用蓝色工程塑料材质，设置半哑光塑料质感，区分金属结构件与非金属防护件；支撑框架的铝型材采用银白氧化表面质感，传动部位的旋转轴、轴承等标准件采用镀镍光亮金属质感，各部件材质区分明确，渲染效果直观清晰，可直接用于方案汇报展示。结构设计上，振动理料盘内置螺旋理料轨道，可将杂乱堆叠的医用瓶体按统一姿态排序输出，通过出料导轨衔接至斜向提升机构，提升机构内置防滑挡条，可将排序后的瓶体平稳提升至灌装工位高度；回转式灌装工位配置多组灌装头，采用间歇式回转运动逻辑，配合瓶体夹持定位机构，可完成瓶体的精准定位、定量充填工序；直线输送轨道采用同步带传动结构，两侧配置可调宽度的导向护栏，可适配不同规格尺寸的医用瓶体输送需求，轨道末端预留后续旋盖、贴标工序的扩展接口，方便产线后续功能拓展。建模过程中对所有运动副的运动行程做了参数化约束，可通过修改关键参数快速调整产线的生产节拍、适配瓶型尺寸，各非标准零件均保留完整建模特征树，方便后续根据实际生产需求做结构优化调整，标准件均采用国标通用型号，降低后续实际加工的采购与制造成本。
