草莓提珀对位打包机核心切削部件结构

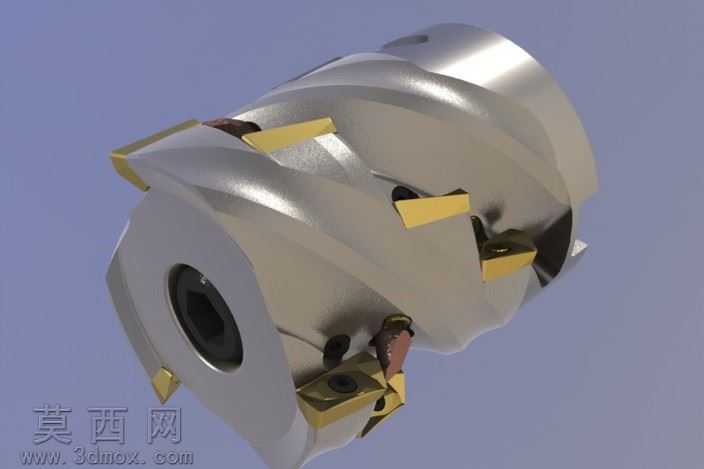

本作品为草莓提珀打包机配套的核心切削对位部件三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械加工装配的公差规范，对部件的每一处结构都进行了1:1的尺寸还原。模型整体采用回转体主体结构搭配多组硬质合金切削刀头的设计，主体回转结构通过螺旋曲面造型实现物料进给过程中的导向对位功能，建模时对螺旋曲面的曲率进行了连续平滑处理，避免出现曲面褶皱、破面等问题，保证后续结构仿真、工程图导出的可用性。刀头部分采用分体式装配建模，每一片硬质合金刀头都单独绘制了装夹定位槽、紧固螺钉孔结构，还原了实际加工中可换刀头的装夹逻辑，刀头与主体的配合面做了贴合度校验，确保装配间隙控制在合理公差范围内。渲染阶段采用金属材质组进行表现，主体结构赋予磨砂合金钢材质，调整了金属粗糙度、反射率参数，还原调质处理后合金钢的哑光金属质感；刀头部分赋予硬质合金亮面金属材质，通过高反射、低粗糙度的参数设置，凸显硬质合金的高硬度材质特性；背景采用低饱和度浅紫色纯色背景，搭配三点布光方案，主光源从侧上方打亮主体结构的螺旋曲面与刀头切削刃，辅光源补全暗部细节避免出现死黑区域，轮廓光勾勒部件的整体外轮廓，让模型的结构层次清晰分明。设计思路围绕草莓提珀打包过程中，打包带裁切、对位的核心功能需求展开，螺旋曲面的导程参数经过反复调整，既能够保证打包带进给过程中顺畅对位不卡滞，多组均匀分布的刀头又能实现裁切动作的平稳受力，避免单刀裁切出现的打包带毛边、裁切不齐问题；中心的安装孔做了键槽结构设计，保证部件与驱动轴装配时的周向定位精度，避免运转过程中出现打滑偏移。模型所有结构都做了圆角过渡处理，还原实际加工中的工艺倒角，避免应力集中问题，同时对所有装配特征做了干涉检查，确保各零部件之间不存在装配干涉，可直接用于后续的工程图生成、虚拟装配仿真以及加工工艺规划，为草莓提珀打包机的整机装配调试提供精准的核心部件参考。
