内啮合斜齿圆柱齿轮传动结构

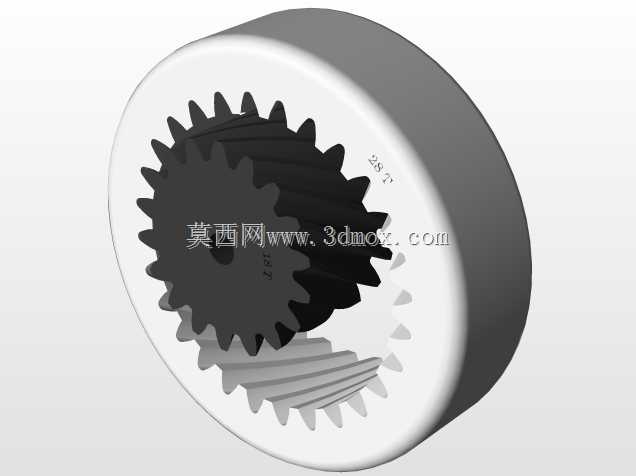

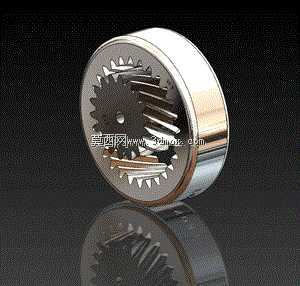

这套内啮合斜齿圆柱齿轮结构，在紧凑安装空间的传动场景中适配性极强，常见于行星减速机构、汽车自动变速器内部的行星排、小型精密传动箱以及部分机床主轴进给传动单元中，相比直齿内啮合结构，其啮合过程的重合度更高，传动过程中齿面接触是逐步切入切出，不会出现直齿啮合时的整齿突然撞击，能有效降低传动噪音与动载荷，在中高速重载的紧凑传动场景下优势十分明显。

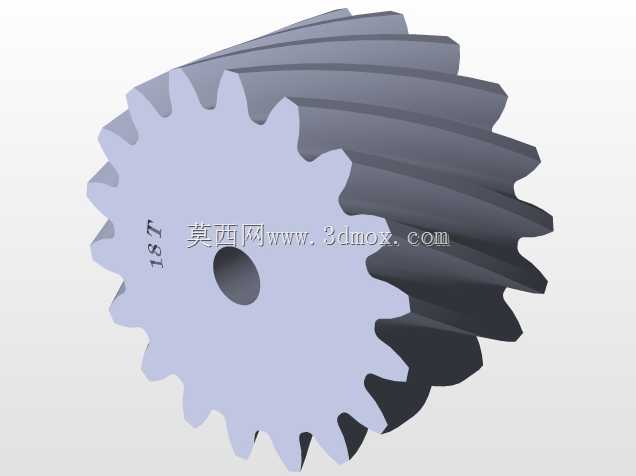

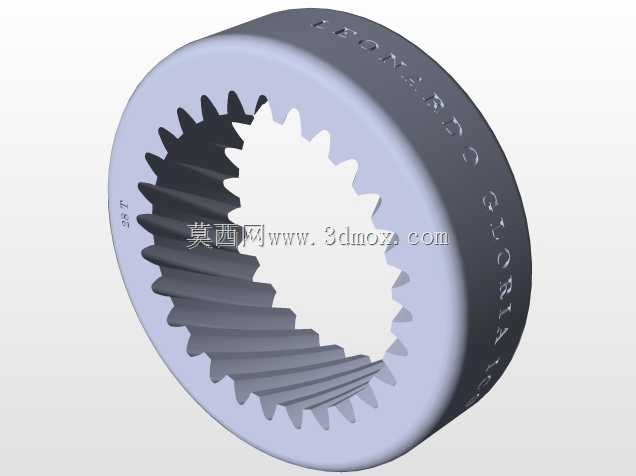

设计过程中首先要匹配安装边界的尺寸约束，内齿圈的外径需要适配安装腔体的内径公差，齿圈的定位止口尺寸要和腔体的定位台阶做过渡配合，避免装配后出现齿圈径向跳动超差的问题；内部小斜齿轮的轴孔尺寸要匹配传动轴的配合公差，键槽的位置和尺寸要对应传动轴的平键规格，保证扭矩传递过程中不会出现键连接的压溃失效。齿向角度的选取是设计核心，螺旋角过小会失去斜齿轮的平稳传动优势，螺旋角过大则会产生过大的轴向分力，额外增加轴承的轴向载荷，因此常规传动场景下螺旋角多选取8到15度区间，同时配对的内齿圈和小齿轮螺旋角方向相反，保证啮合时齿面的正确贴合。

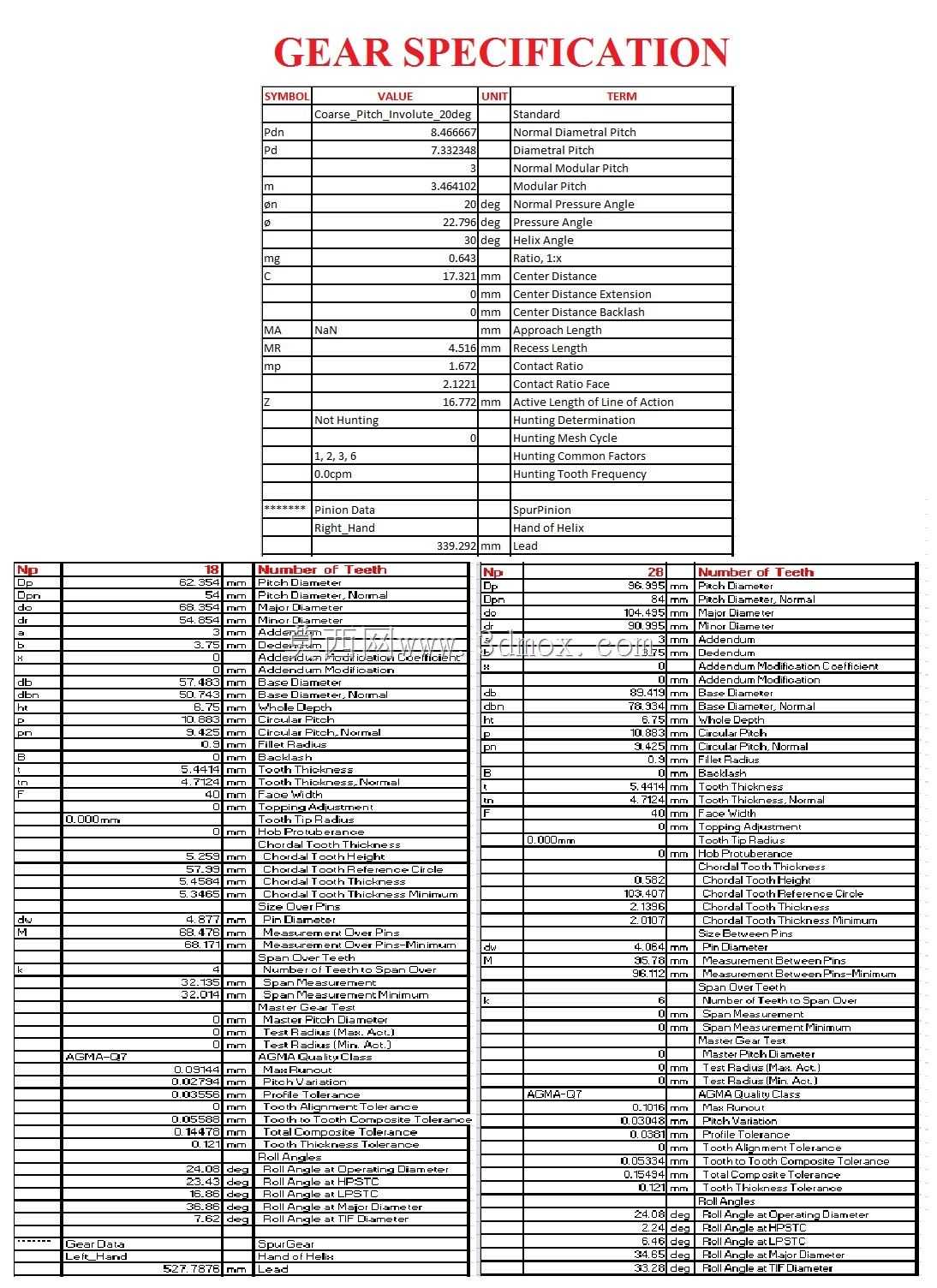

齿形参数设计阶段，要保证内齿圈和小齿轮的模数、压力角完全一致，齿宽的匹配上内齿圈的齿宽要略大于小齿轮的齿宽，抵消装配过程中可能出现的轴向窜动，避免出现齿面啮合长度不足导致的局部应力集中。齿顶间隙的选取要符合通用传动件的设计规范，避免运转过程中出现齿顶与齿根的剐蹭，同时要预留合理的侧隙，补偿热膨胀带来的尺寸变化，也能为齿面润滑油脂留出存储空间，降低齿面磨损速率。

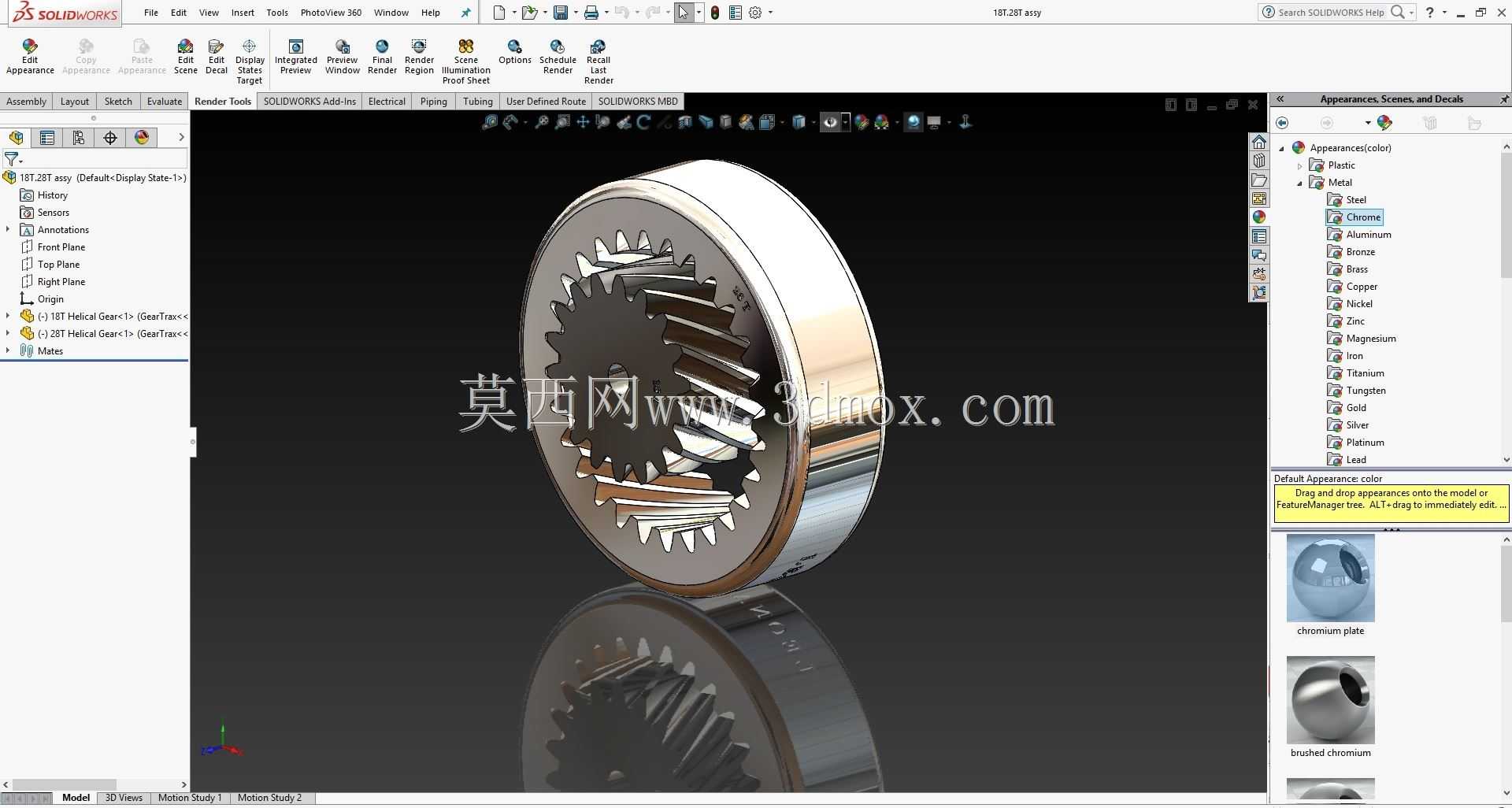

实际应用中，这类内啮合斜齿轮结构的轴向尺寸远小于外啮合平行轴齿轮组，在对安装空间轴向长度有严格限制的设备中，比如便携式电动工具、小型伺服传动单元、新能源汽车的电驱减速模块中，能在有限空间内实现大传动比的动力传递，同时保证传动效率维持在较高水平。建模过程中齿面的螺旋线扫掠精度直接影响后续加工的齿形误差，齿根过渡圆角的处理要避免应力集中，因为斜齿轮啮合时的齿面接触线是斜线，齿根的弯曲应力分布和直齿有明显区别，合理的过渡圆角能大幅提升轮齿的抗弯曲疲劳寿命。安装时要保证内齿圈和小齿轮的同轴度公差，同轴度超差会导致齿面单侧受力，出现偏磨、噪音骤增甚至断齿的问题，轴承的选型要同时承受径向载荷和啮合产生的轴向载荷，通常选用角接触球轴承或者圆锥滚子轴承来匹配受力工况。
