内啮合行星轮组传动结构设计

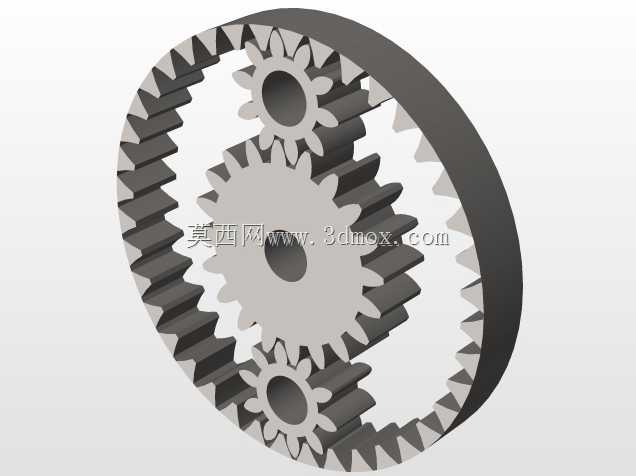

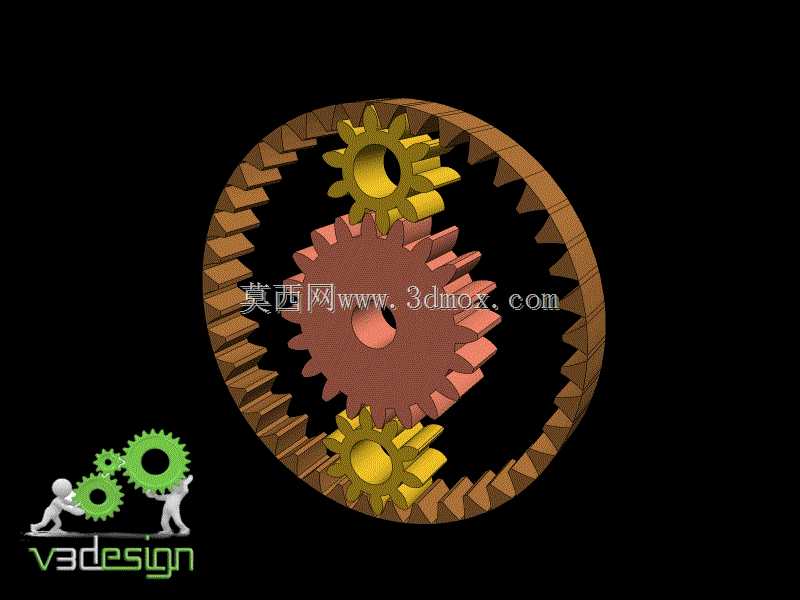

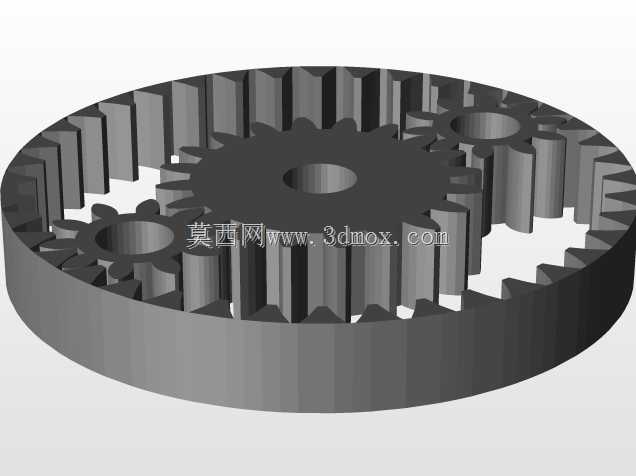

这套行星轮系结构在紧凑安装空间内实现大传动比动力传递，常被应用在小型伺服动力输出端、自动化工位分度机构、精密输送线的减速单元中，相比平行轴外啮合齿轮组，同等传动比下整体径向尺寸可缩减40%以上，能适配设备内部局促的安装边界。设计阶段优先确定内齿圈的分度圆基准，将三个行星轮沿内齿圈周向120度均布，保证运转过程中每个行星轮的载荷分配均匀，避免单齿受载过大出现点蚀或断齿问题，中心太阳轮的轴线与内齿圈基准轴线严格重合，行星轮的安装轴孔位置度公差控制在0.02mm以内，抵消装配累积误差带来的传动卡滞。实际应用场景中，这类轮系可搭配不同模数的齿形调整负载能力，小模数版本多用于3C设备的精密送料机构，大模数版本可适配小型输送设备的动力减速段，运转时内齿圈可作为固定件、太阳轮作为输入、行星架作为输出，也可根据设备传动需求切换固定与转动构件，实现不同速比的动力输出。齿形设计采用标准渐开线齿廓，啮合重合度控制在1.2以上，降低传动过程中的冲击与噪音，行星轮与内齿圈的侧隙根据应用场景调整，精密分度场景下侧隙控制在0.01mm以内，普通动力传输场景可适当放大侧隙补偿热胀冷缩带来的尺寸变化。安装层面，内齿圈的外圈可设计定位止口与设备腔体直接配合，省去额外的固定支架，行星架的输出端可直接连接负载转盘或传动轴，减少中间传动环节的功率损耗，整体结构的轴向尺寸紧凑，可直接嵌入设备的安装腔体内部，不需要额外预留过大的装配操作空间。轮系运转过程中，三个行星轮同时参与啮合，单齿承受的载荷比单对齿轮传动降低60%左右，同等负载下可选用更小模数的齿形，进一步压缩整体结构体积，齿面的啮合接触路径沿齿宽方向均匀分布，避免偏载导致的局部磨损，长期运转的传动效率可稳定保持在96%以上，适合连续运转的工业设备场景。设计时还需考虑润滑路径的预留，内齿圈与行星轮的啮合间隙可直接填充润滑脂，也可在行星架上设计油道实现稀油润滑，适配不同转速工况的润滑需求，高速运转场景下可在轮系外侧加装防尘密封端盖，避免加工碎屑、粉尘进入啮合区域造成齿面磨损。
