蜗轮蜗杆啮合传动结构三维设计

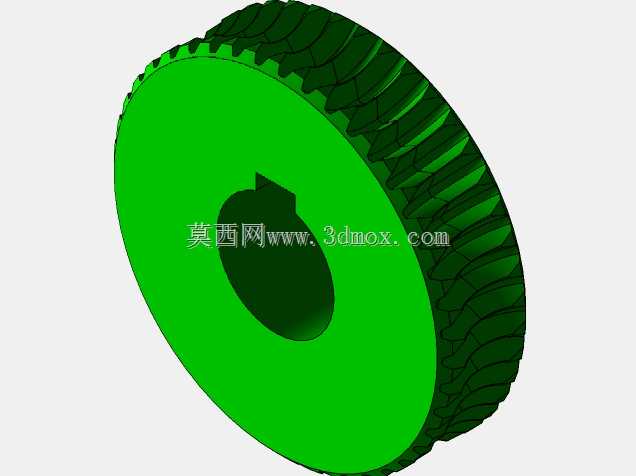

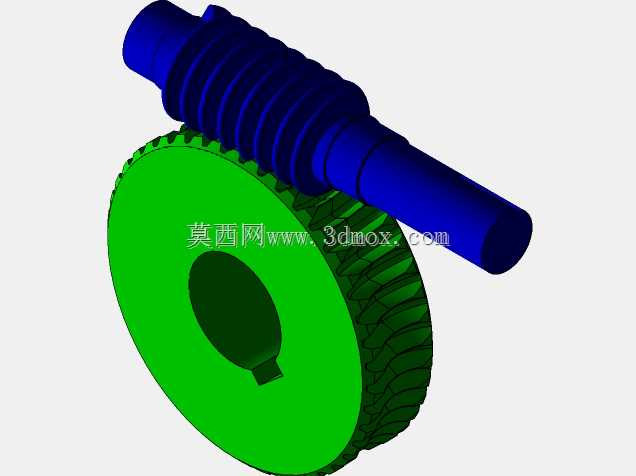

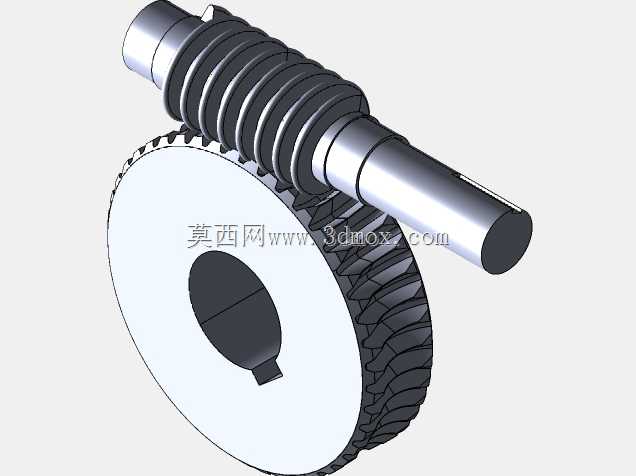

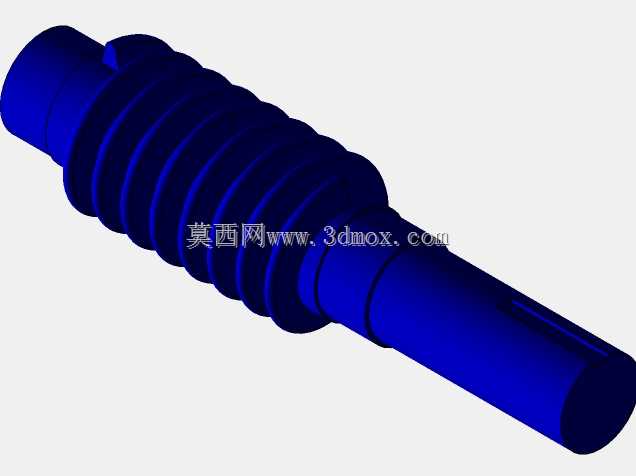

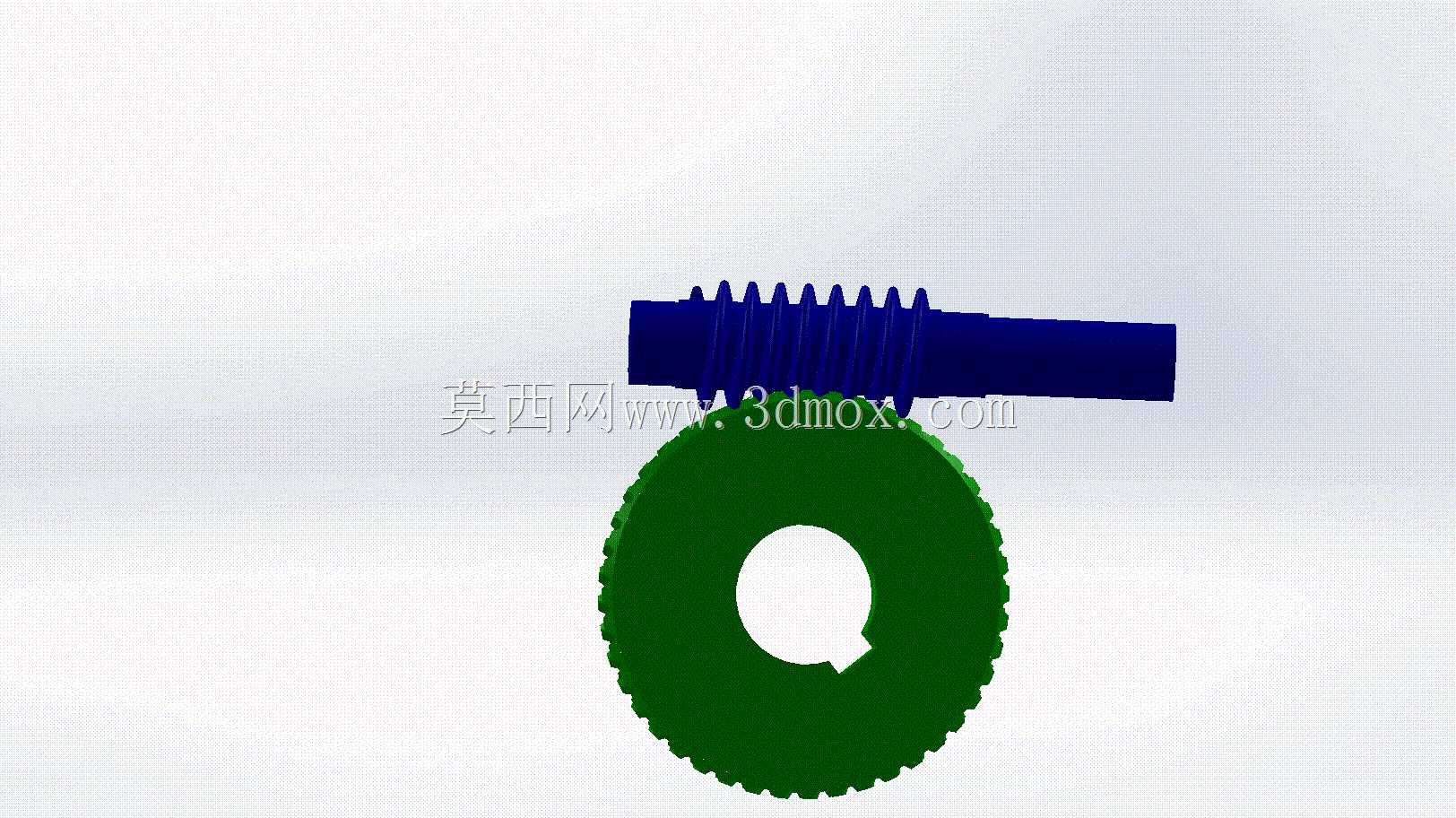

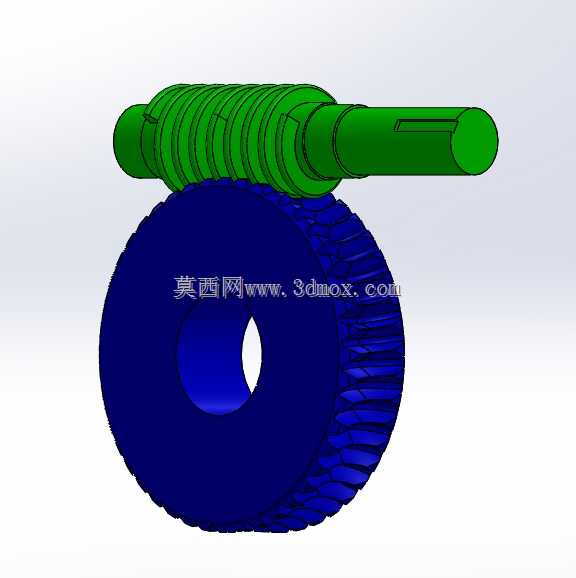

这套蜗轮蜗杆传动结构，常被用于需要大传动比、低转速大扭矩输出的设备场景中，比如小型输送线的驱动端、自动化分度机构、汽车配套的辅助调节装置里，都能见到这类结构的实际应用。和常规圆柱齿轮传动不同，蜗轮蜗杆依靠交错轴间的滑动啮合实现动力传递，轴线通常呈90度垂直布置，能在单级传动下实现10到80的传动比，结构紧凑性远优于多级圆柱齿轮组，适合安装空间受限的动力传输工位。从结构设计逻辑来看，蜗杆部分采用轴向齿廓为直线的齿形设计，加工时可通过普通车床配合成型车刀完成切削，齿面粗糙度控制在Ra1.6以下，能有效降低啮合过程中的滑动摩擦损耗；蜗轮部分采用齿圈包覆式的结构思路，轮齿沿圆周方向呈弧形包覆蜗杆齿面，啮合时接触线长度更长，单位面积承受的载荷更小，运行时的平稳性比直齿轮传动更优，传动过程中的噪音控制表现更好，适合对运行静谧性有要求的设备场景。在安装边界的设计考量上，蜗杆的轴端预留了标准轴承位与轴肩定位结构，可直接适配常规深沟球轴承的安装尺寸，输入端可通过键槽连接联轴器或同步带轮，不需要额外做轴结构的二次修改；蜗轮中心设置了带键槽的通孔，可直接套装在设备的输出轴上，轮毂端面预留了螺纹孔位，可通过轴端挡圈实现轴向定位，避免传动过程中出现轴向窜动。实际选型应用时，需要注意这类结构的滑动摩擦特性，长期运行工况下要匹配对应的润滑方案，齿面啮合处需定期加注润滑脂，避免齿面过早出现磨损点蚀；同时因为蜗杆传动具备反向自锁特性，在起重类、垂直升降类工位应用时，可防止负载端反向带动输入端转动，起到一定的安全防护作用。建模过程中严格按照啮合参数做了干涉检查，齿侧间隙控制在合理范围内，既不会因为间隙过大出现传动回程误差，也不会因为间隙过小导致装配卡滞、运行发热的问题，可直接用于设备的结构装配验证、运动仿真演示，也能作为同类传动结构设计的参考模板，帮助设计人员快速完成传动方案的选型校核，缩短设备开发的前期建模周期。
