蒸汽机车汽缸体结构三维设计模型

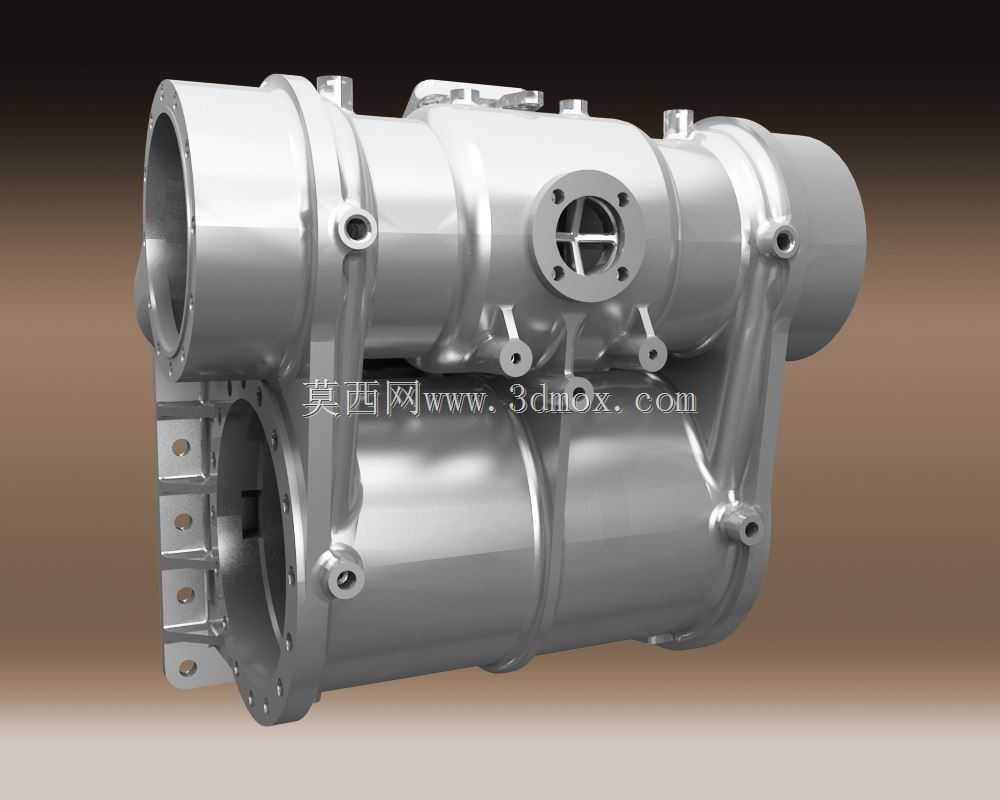

该汽缸体作为蒸汽机车动力输出的核心承压构件，主要承担蒸汽能量转换过程中的腔体密封、活塞运动导向以及附属管路连接功能，在铁路干线重载牵引、老式机车复原改造、轨道交通教学实训等场景中均有对应的应用需求。从结构设计逻辑来看，整体采用一体化铸造成型的壳体布局，双腔平行排布的结构对应蒸汽机车双缸做功的工作模式，腔体内部加工精度需匹配活塞往复运动的密封要求，侧壁预留的多组法兰接口分别对应进汽、排汽、润滑油路以及仪表检测的安装位置，侧面伸出的带孔安装耳座用于将汽缸体整体固定在机车车架的指定位置，安装面的平面度公差需满足长期承压工况下的密封要求，避免运行过程中出现蒸汽泄漏问题。设计过程中充分考虑了老式蒸汽机车的运行工况，壳体外部设置的多组加强筋沿腔体受力方向排布，既能够平衡铸造过程中的冷却应力，减少铸件变形缺陷，也能在整机重量控制的前提下提升壳体整体刚性，承受活塞往复运动带来的交变冲击载荷。两端的大口径开口分别对应缸盖安装与活塞组件的装配空间，开口处的螺栓孔位排布经过受力校核，保证缸盖压紧后密封面受力均匀，不会因局部压力不足出现漏汽问题。上部的十字形阀座接口用于安装汽阀组件，控制蒸汽的进排时序与流量大小，接口的同轴度公差直接影响汽阀动作的顺畅性，是整个构件加工过程中的关键精度控制点。下部的安装法兰带有多组定位孔与连接孔，用于和车架、走行部相关构件完成刚性连接，孔位的位置度公差需匹配整车装配的尺寸链要求，避免现场安装时出现干涉问题。整个构件的外形轮廓充分考虑了机车底部的安装空间边界，突出的管路接口与加强筋结构均避开了走行部运动构件的运动轨迹，不会在机车运行、转向过程中发生碰撞干涉，同时壳体外壁的厚度经过承压计算，能够满足额定蒸汽压力下的强度要求，兼顾运行可靠性与整机轻量化需求。
