可伸缩手动离合换挡变速传动装置

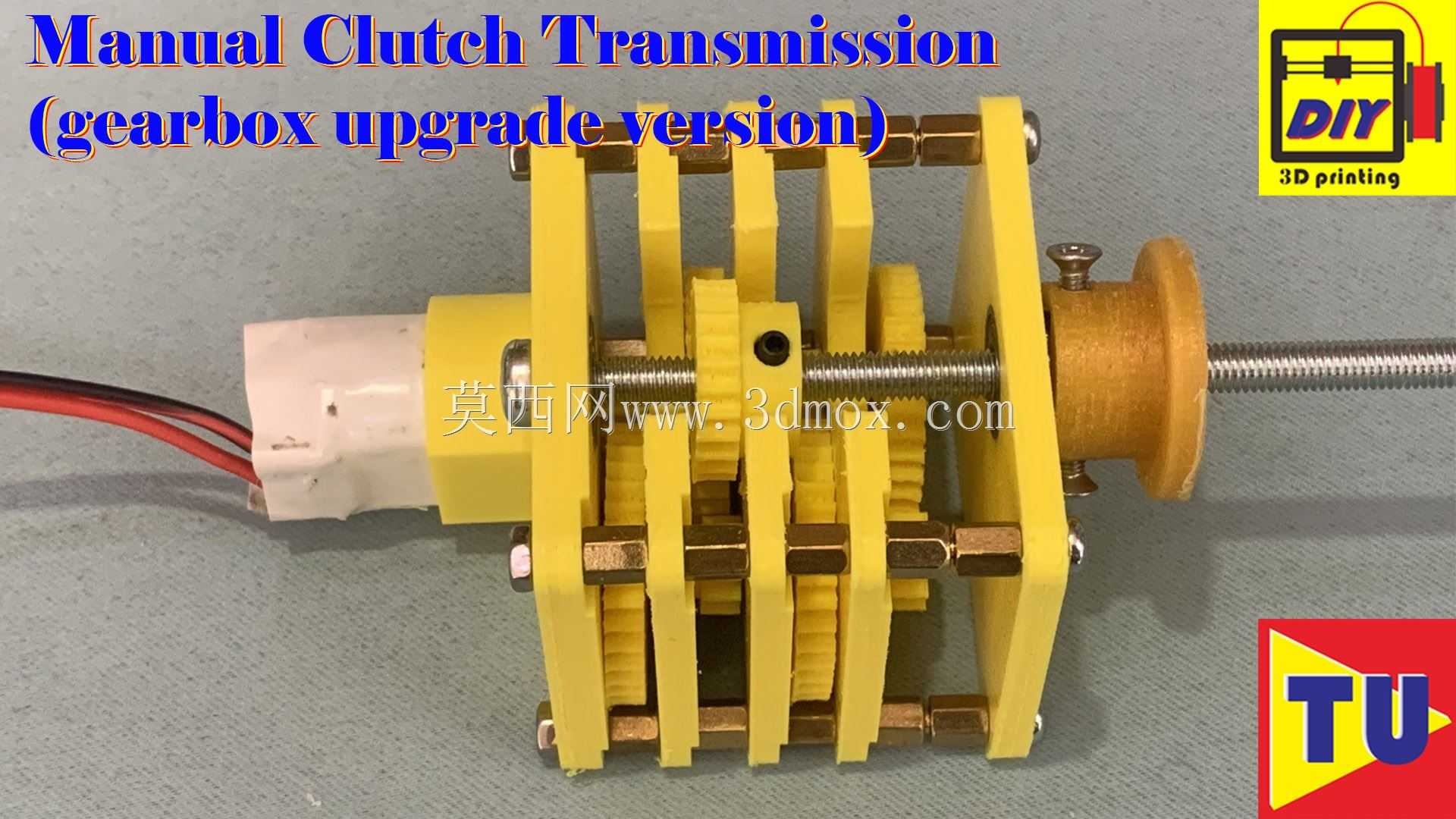

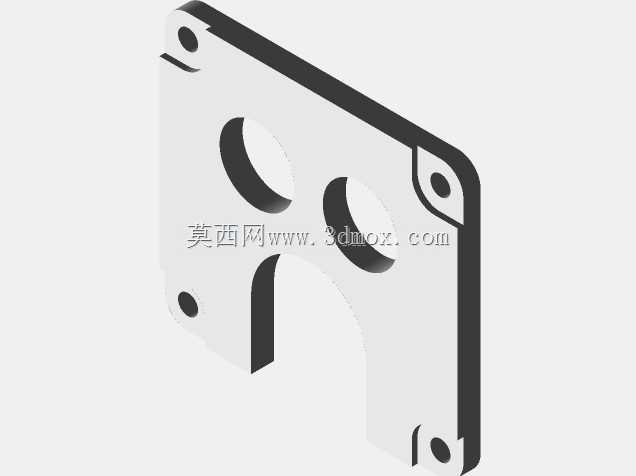

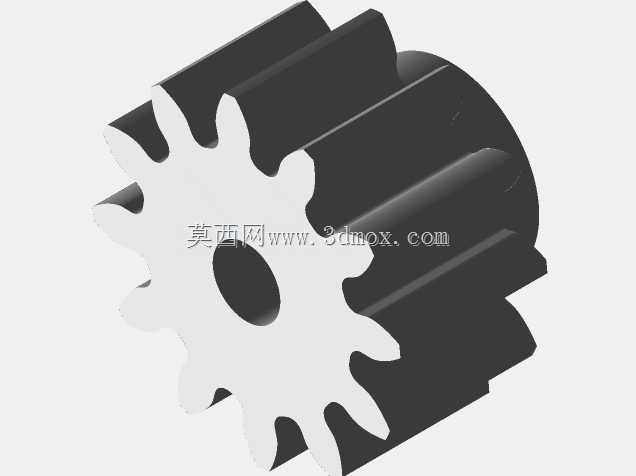

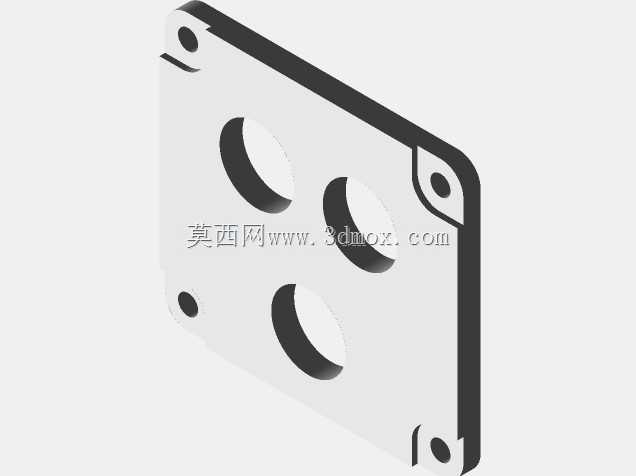

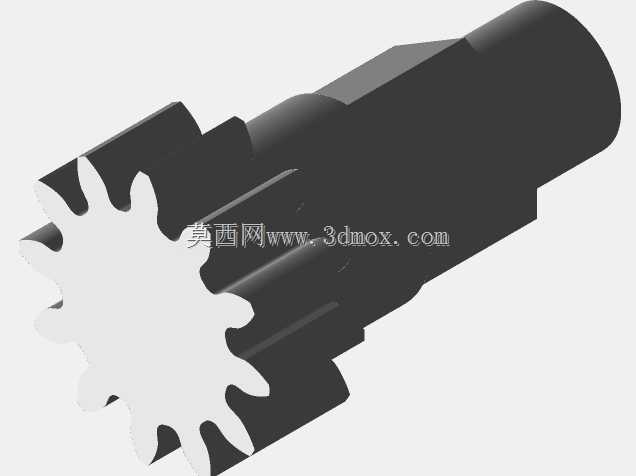

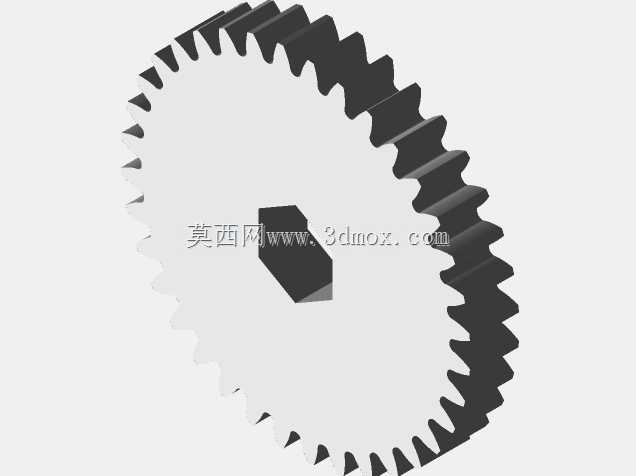

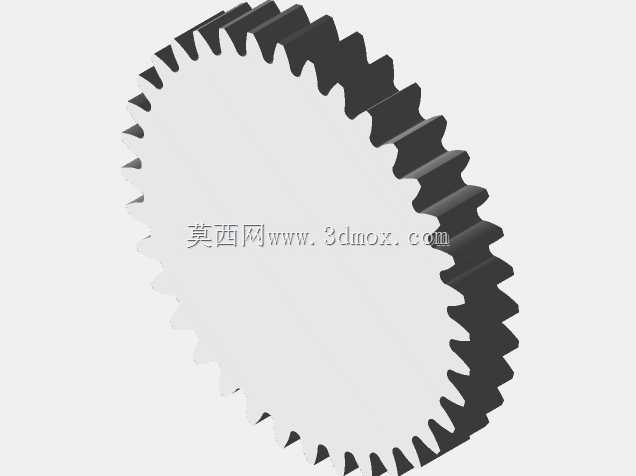

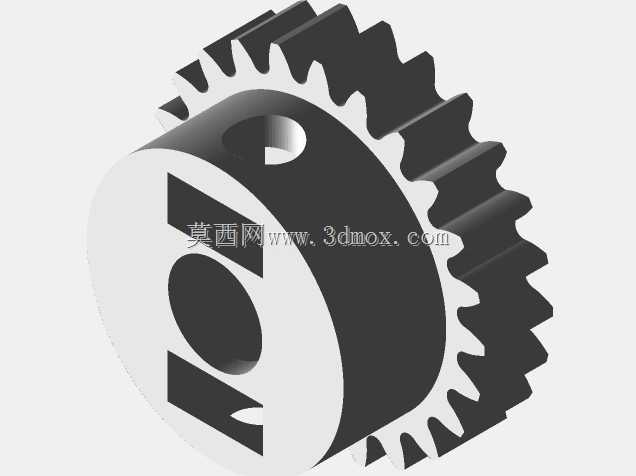

这款手动离合变速装置，核心是在原有可伸缩变速结构基础上，升级集成了手动离合功能，可应用于小型教学演示台架、桌面级动力传动实验装置、DIY小型动力载具的传动单元，也可作为机械原理课程中齿轮变速、离合操控章节的具象演示载体，帮助从业者直观理解手动传动系统的动力通断、速比切换逻辑。从功能特性来看，装置通过轴向移动输出档位组件，即可切换不同啮合的齿轮副，实现多档位传动比变化，同时可在换挡过程中通过离合结构切断动力输入与输出端的连接，避免换挡打齿，切换完成后结合离合即可传递动力，部分档位还可实现输出轴旋转方向的切换，完整复刻了手动离合传动装置的核心工作逻辑。设计思路上，整体采用层叠式夹板支撑结构，以通长螺栓配合铜柱作为支撑立柱，将各级齿轮轴、换挡滑移组件、离合结合件逐层固定在夹板之间，输入侧适配小型动力单元的输出轴，输出侧预留轴伸端可连接负载端结构；齿轮采用直齿圆柱齿轮构型，加工与装配难度低，换挡滑移组件采用光轴导向，保证档位切换时的移动平顺性，离合结合件采用端面摩擦结合的结构形式，可传递适配小型动力的扭矩，同时结构简单便于调试。安装边界方面，整体结构紧凑，横向总长度可根据输入动力单元与输出负载的安装间距调整支撑立柱长度，夹板间距根据齿轮组的轴向总宽度设定，各齿轮副的中心距严格按照模数、齿数计算得出，保证齿轮啮合侧隙处于合理区间，避免卡滞或传动空程过大；输入轴与输出轴保持同轴度公差要求，安装时需保证支撑夹板的平行度，避免轴系受弯导致转动阻力增大。实际使用中，换挡操作需在离合分离状态下进行，移动档位组件至对应齿轮副完全啮合后再结合离合，可有效延长齿轮使用寿命，装置的传动比设置覆盖了低速大扭矩到高速小扭矩的常用区间，可满足小型动力传输场景下的多速比需求，离合结合的压紧力可通过端部的调节件调整，适配不同扭矩传递需求，避免动力传递过程中出现打滑现象。
