天文观测用NEQ6赤道仪立柱式支撑墩

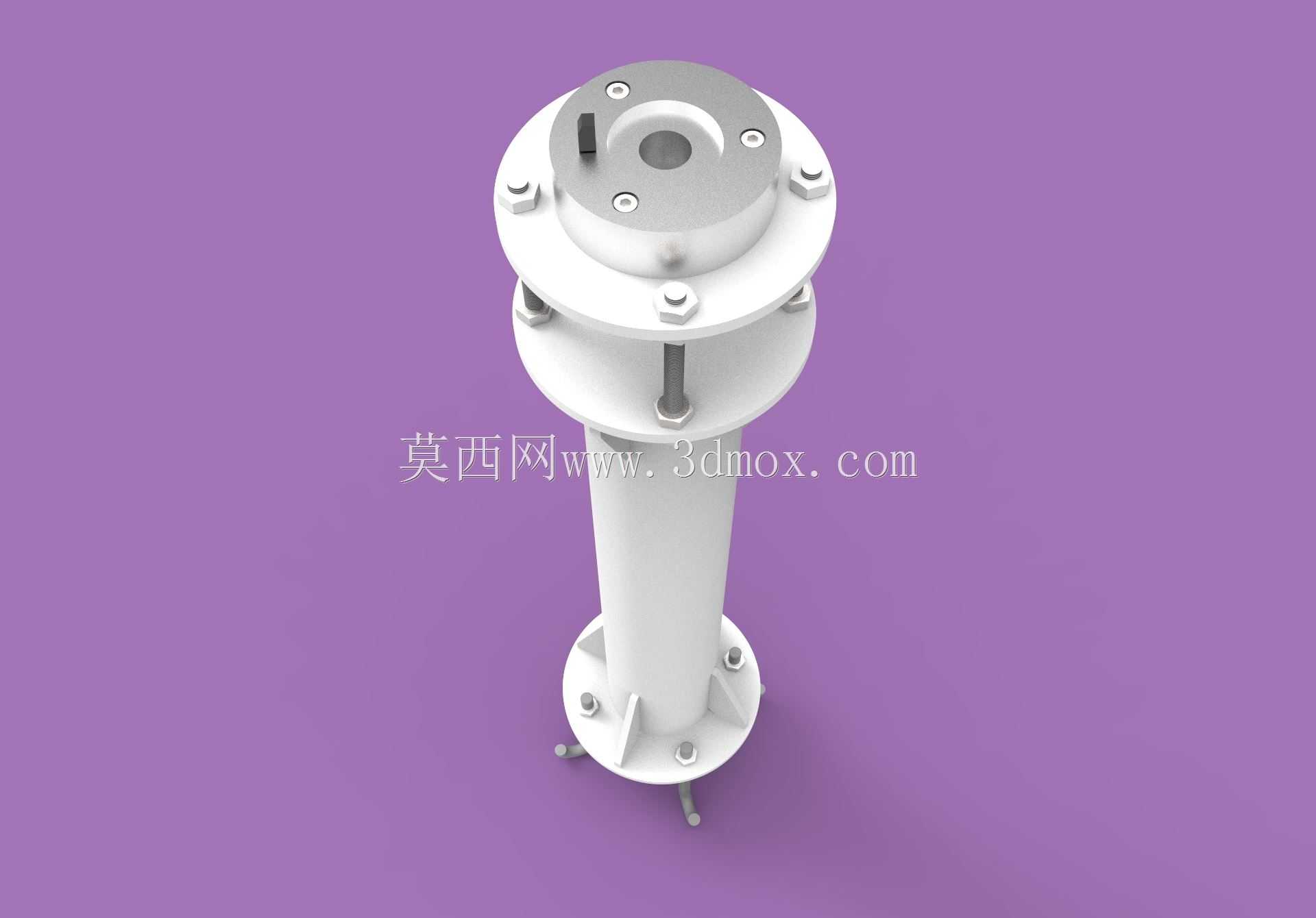

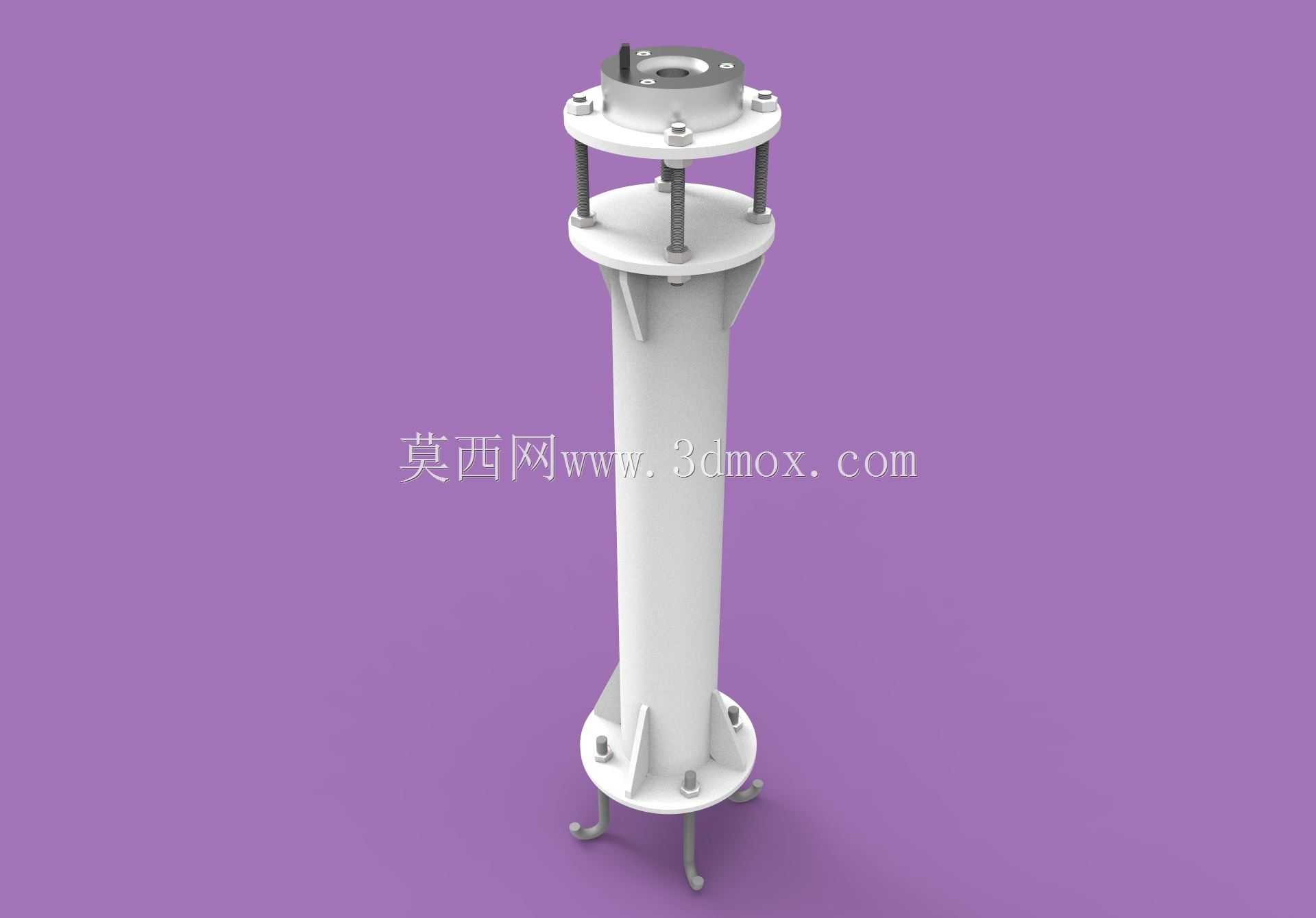

这款支撑结构专为NEQ6系列赤道仪配套设计，主要服务于固定观测点位、便携外场观测两类天文观测场景，解决赤道仪架设时的稳定性不足、高度适配问题，避免三脚架架设带来的晃动、高度调节繁琐等痛点，尤其适配长时间天体摄影、高精度天体定位观测的使用需求。从结构设计逻辑来看，整体采用三段式受力传递路径，底部为带地脚锚定结构的安装法兰，可直接固定在混凝土观测墩、预制硬化平台或者定制便携配重底座上，法兰盘上预留的锚栓孔位匹配常规户外观测基座的安装间距，地脚处的弯钩结构可嵌入混凝土浇筑层，提升整体抗倾覆能力，即使在户外有风的观测环境下，也能抵消赤道仪跟踪时的微幅振动，避免星点拖线问题。中部为等径直筒主承力柱，采用薄壁圆筒结构，在保证整体1米总高度的前提下，兼顾结构刚性与自重控制，圆筒内部可预留走线空间，方便赤道仪供电线、导星设备信号线的隐藏布设，避免线缆拖拽影响赤道仪的跟踪精度，柱体下端与底部法兰采用三角加强筋焊接连接，筋板沿圆周均布，分散柱体承受的倾覆力矩，避免连接部位出现应力集中。顶部为双层可调安装平台，下层平台通过三根均布的调节螺柱与上层平台连接，可实现小范围的水平度微调，匹配赤道仪安装时的极轴校准需求，上层平台的法兰孔位完全适配NEQ6赤道仪的底部安装尺寸，无需额外转接板即可完成赤道仪的固定，平台边缘预留的锁紧螺母可在水平调节完成后锁死位置，防止观测过程中出现位移。从安装边界来看，整体总高度控制在1米，刚好匹配观测者站立操作时的视线高度，无需额外垫高或者弯腰操作，底部法兰的安装孔分布圆直径适配绝大多数固定天文台的预埋基座尺寸，外场使用时也可搭配便携配重块实现快速架设，整体结构没有易损活动部件，维护成本极低，除了天文观测场景外，也可作为小型光学跟踪设备、全景监测设备的支撑基座使用，结构的刚性冗余可满足15kg以内载荷的稳定支撑需求。
