80毫米口径复消色差天文观测折射镜结构

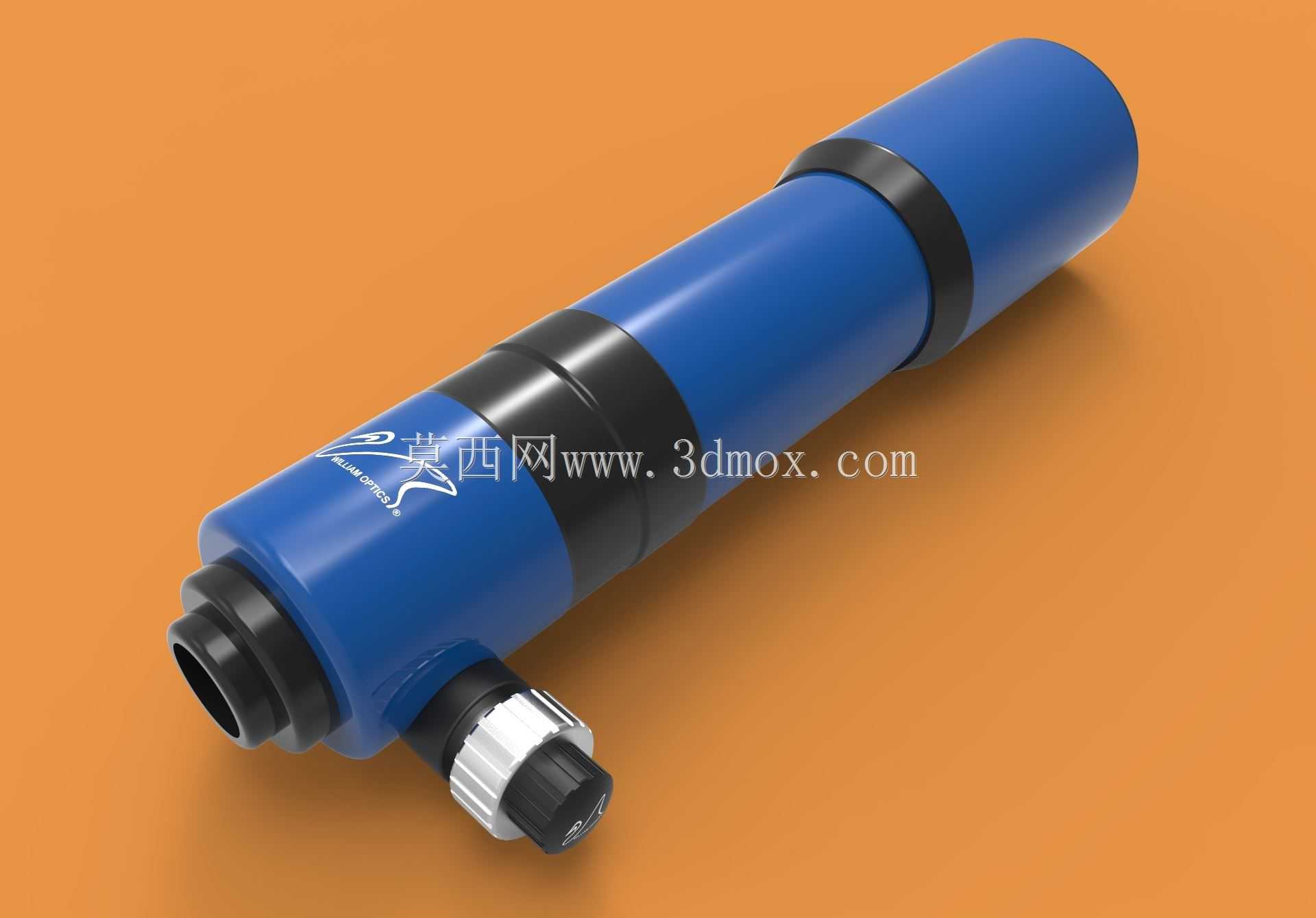

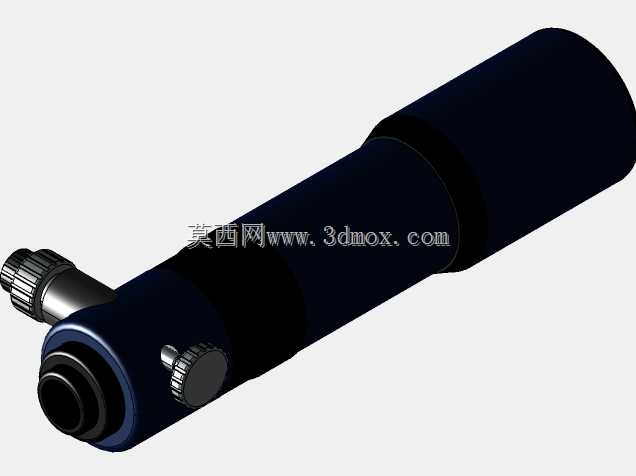

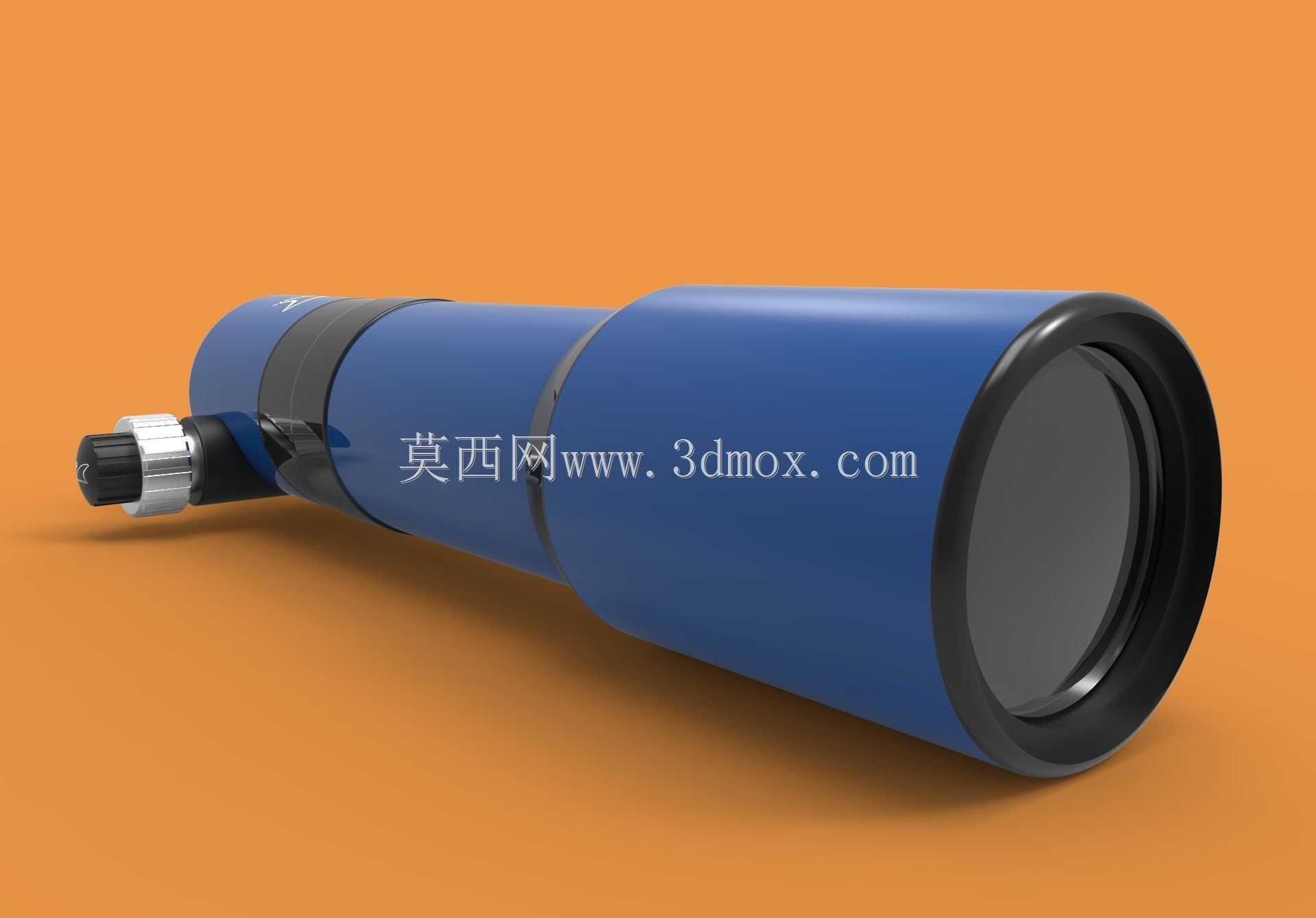

这款80毫米口径的折射式光学镜体，主要面向业余天文观测、地面远距离目标观测以及入门级天体摄影场景使用，镜身采用分段式同轴结构设计，主镜筒为薄壁圆筒构型，外部设置两道防滑橡胶箍环，既可以在安装抱箍时增大摩擦阻力，避免镜身转动偏移光轴，也能在日常搬运、拆装过程中缓冲磕碰，保护内部光学元件不受外力冲击。镜身侧下方集成了调焦座结构，调焦手轮采用滚花防滑设计，转动时通过内部齿轮齿条结构带动目镜端镜筒沿轴向平稳移动，调焦行程覆盖从最近观测距离到无穷远的合焦范围，手轮转动阻尼均匀，无空程卡顿问题，能够满足高倍率观测下的精细调焦需求。从设计思路上看，该镜体优先保证光学元件的同轴度要求，主镜筒内壁做消光处理，减少杂散光在筒内的反射干扰，提升观测时的成像对比度；物镜端采用内置压圈固定方式，将复消色差物镜组牢牢压紧在镜筒前端的定位台阶上，压圈与镜片之间设置缓冲垫片，避免刚性挤压导致镜片应力变形，影响成像精度。镜身整体外径控制在适配常规天文望远镜抱箍的尺寸范围内，安装时可通过标准抱箍将镜身固定在赤道仪或经纬仪的连接板上，镜身重心位置经过优化，安装后整体配重平衡，不会出现前端下坠导致的调节卡顿问题。调焦座接口采用标准天文目镜接口规格，可适配不同焦距的目镜、天顶镜以及摄影转接环，无需额外改装即可实现目视观测与摄影功能的切换。镜尾的连接端面做了平面度处理，与天顶镜、摄影附件连接时能够紧密贴合，避免连接间隙带来的光轴偏移问题。在实际使用场景中，该镜体既可以作为独立的天文观测主镜使用，也可以作为长焦导镜搭配大口径天文望远镜开展导星作业，镜身表面的氧化涂层具备一定的耐磨、防腐蚀能力，能够适应户外观测时的复杂环境条件，调焦部位的密封结构可以阻挡灰尘进入镜筒内部，减少光学元件的清洁维护频率。镜体各段连接位置采用同轴定位止口设计，拆装后重新组装不会出现光轴偏移问题，方便用户根据使用需求搭配不同的附件组合，整体结构紧凑，重量控制合理，便携性与结构刚性达到了较好的平衡，能够满足户外观测携带、频繁拆装的使用要求。
