天文观测用五位置2英寸手动过滤轮

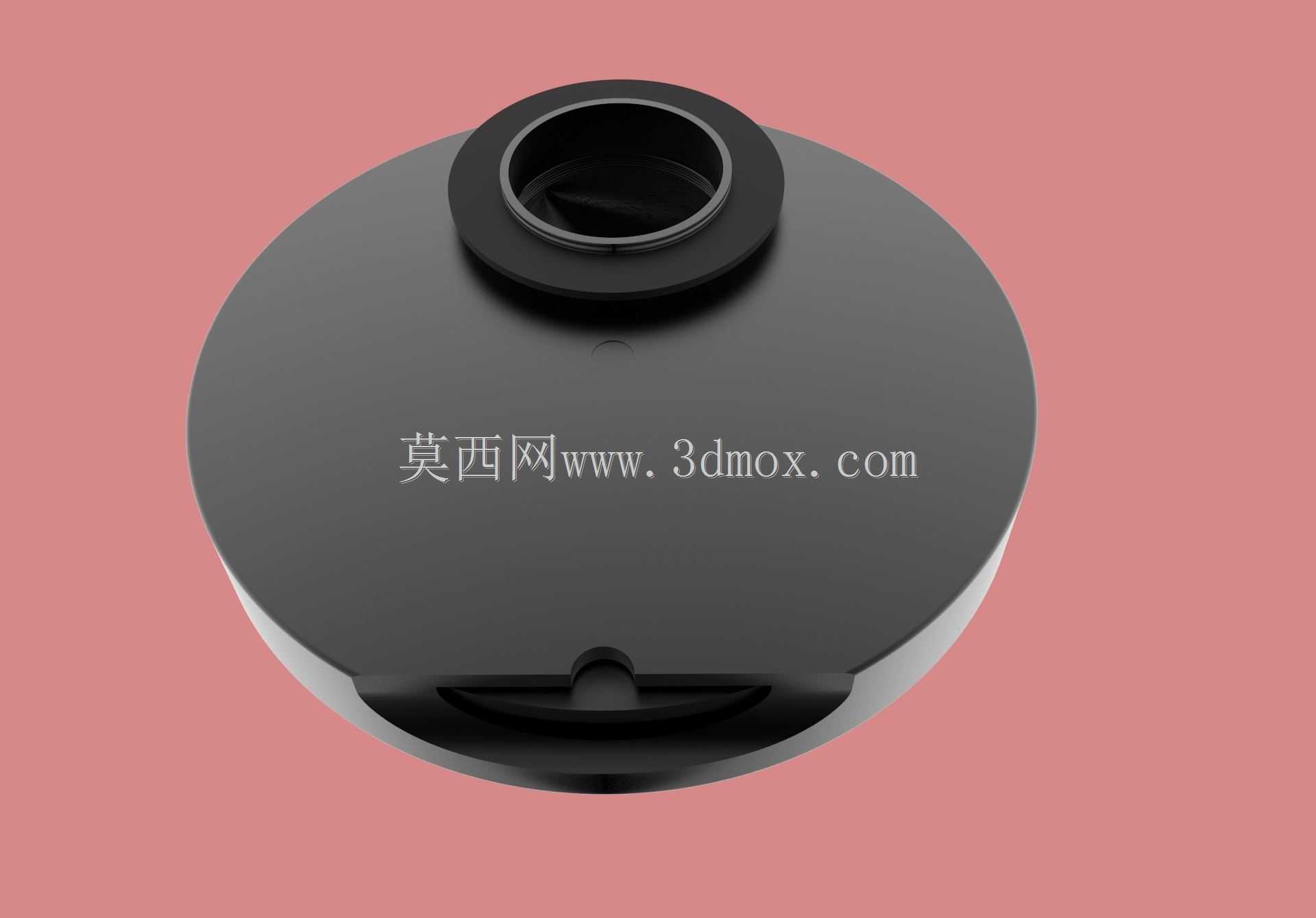

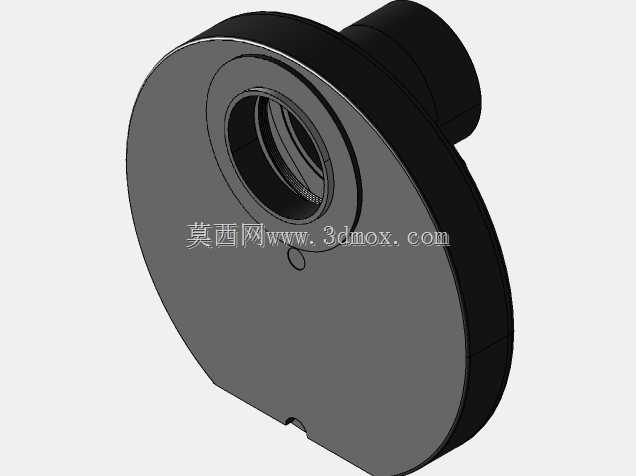

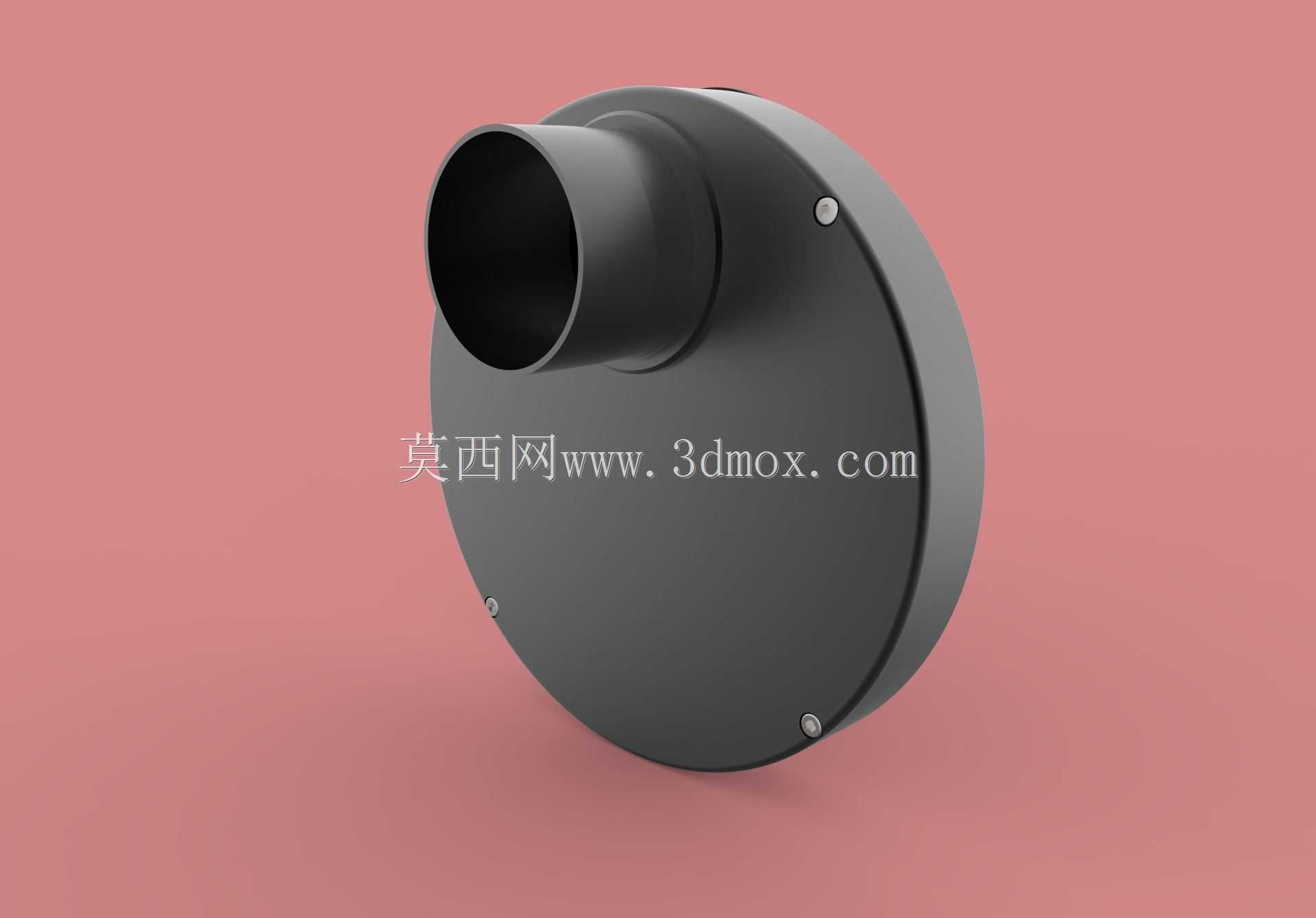

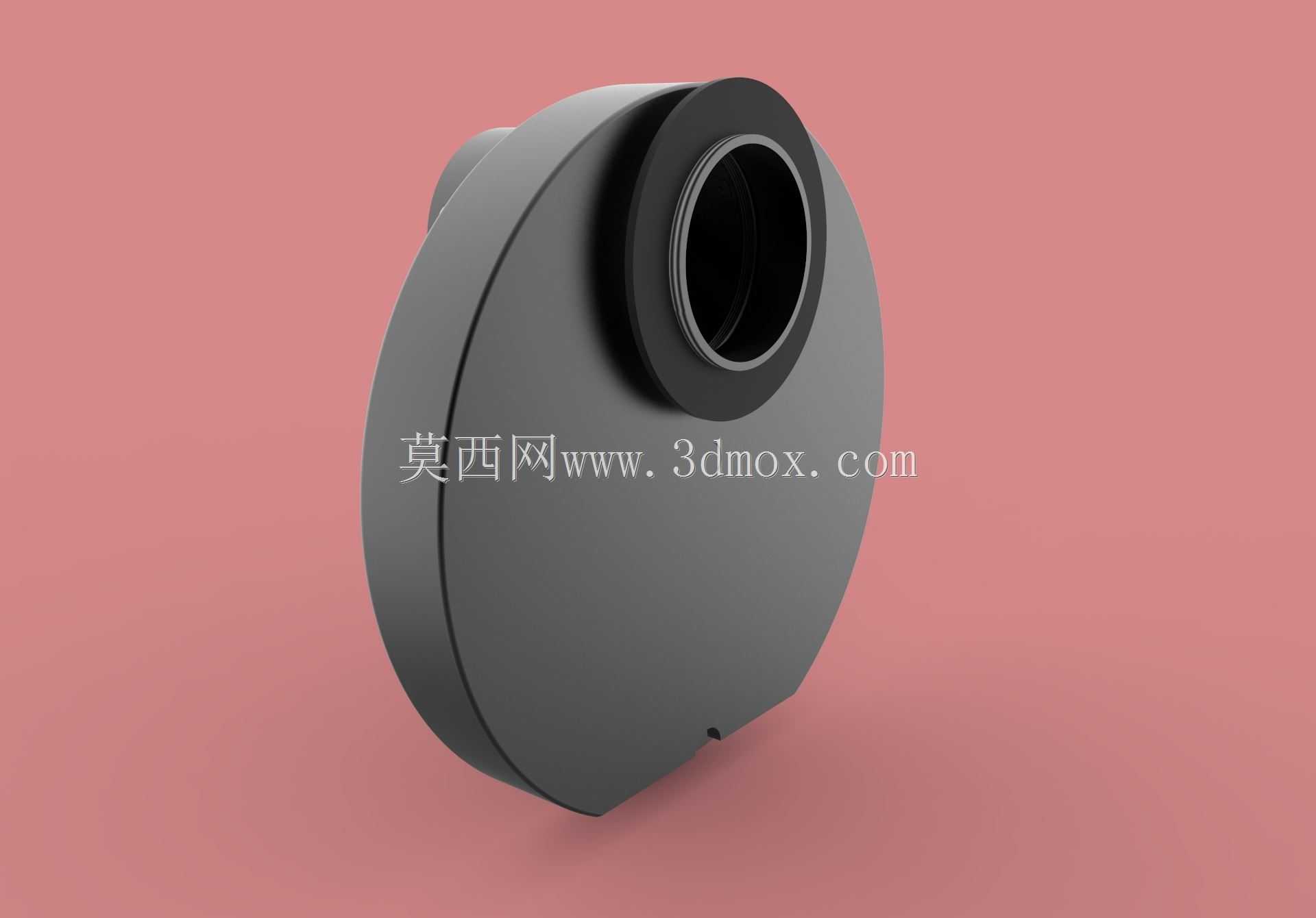

这款手动过滤轮主要面向天文观测与天体摄影场景设计，核心作用是在不拆卸设备、不破坏光路同轴度的前提下，快速切换不同规格的光学滤镜，满足不同波段天体拍摄、观测的需求，尤其适配深空天体摄影时窄带滤镜、宽带滤镜的快速切换操作，避免反复拆装滤镜带来的光轴偏移、灰尘进入光路的问题。从结构设计来看，整体采用圆盘式轮状布局，单轮预留5个滤镜安装位，可同时装载5片标准2英寸规格滤镜，切换时手动转动轮盘即可完成光路通光位置的滤镜更换，定位结构采用小尺寸圆柱销配合定位凹点，转动到位后有清晰的卡位反馈，保证滤镜中心与光路中心完全重合，不会出现偏轴漏光的问题。安装接口方面，望远镜连接侧设置M54内螺纹，可直接匹配多数主流折返式、折射式天文望远镜的摄影接口，无需额外转接环即可完成主镜端连接；相机侧设置M48外螺纹，可直接接驳常见的天文冷冻相机、单反相机摄影卡口，同时配套M48-M48内螺纹适配环，可兼容不同后截距要求的相机设备，适配性覆盖多数业余天文摄影的设备组合。外形上整体为扁平圆柱结构，侧向伸出的2英寸接筒为标准滤镜安装通道，轮盘边缘做了圆弧倒角处理，避免手动转动时刮手，整体厚度控制在较薄的区间，尽可能缩短光路后截距，减少对相机合焦范围的占用，适配后截距要求严苛的冷冻相机使用。设计过程中优先保证光路的同轴精度，所有接口的螺纹同轴度、滤镜安装位的中心同轴度都控制在光学设备允许的公差范围内，轮盘转动的阻尼经过调校，既不会过松导致使用中自行移位，也不会过紧造成切换操作卡顿，外壳采用哑光黑色表面处理，避免内部反光对天文摄影造成杂光干扰，所有外露的固定螺丝都做了沉头处理，不会突出外壳表面影响安装与操作。
