多色拼接可动环形益智把玩件结构设计

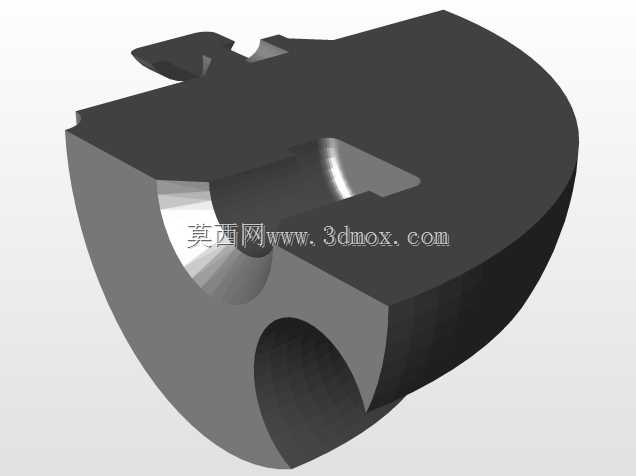

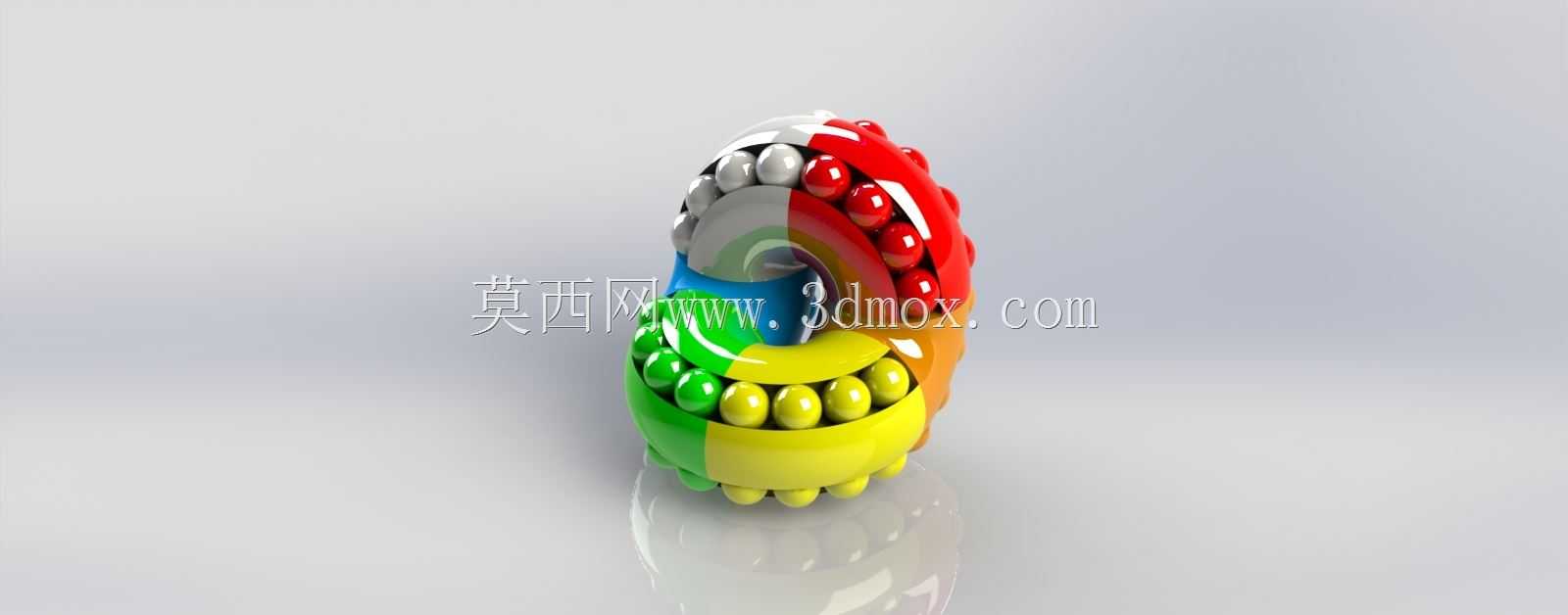

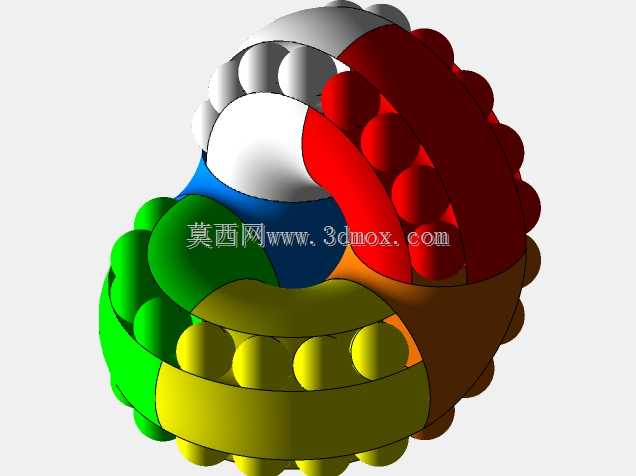

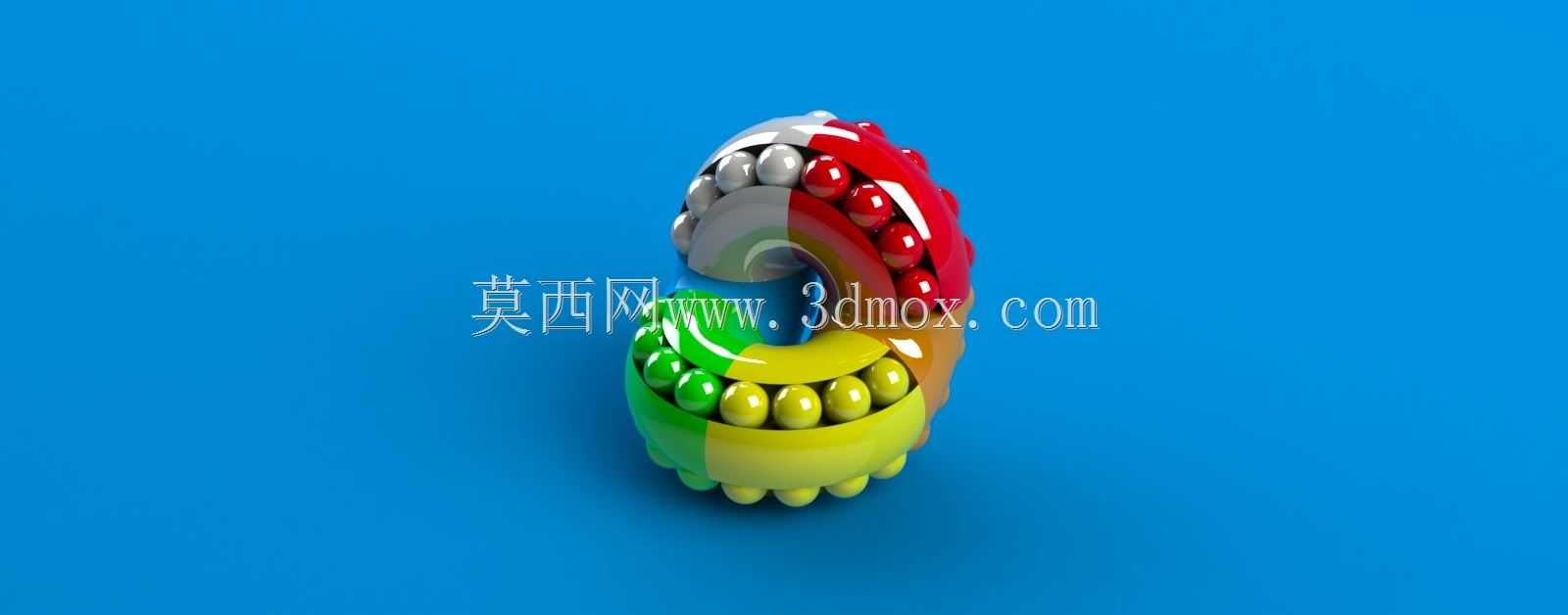

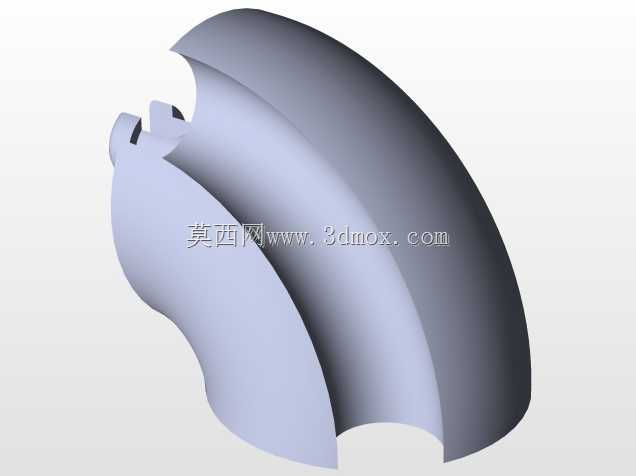

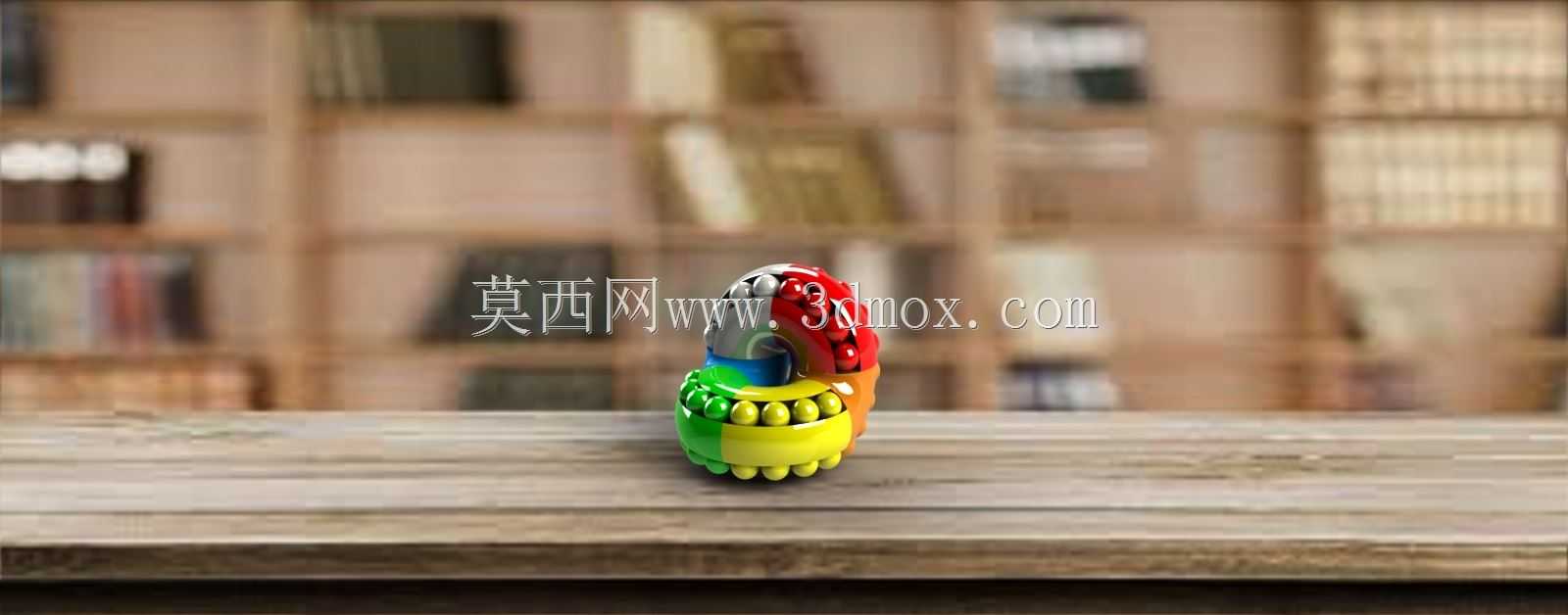

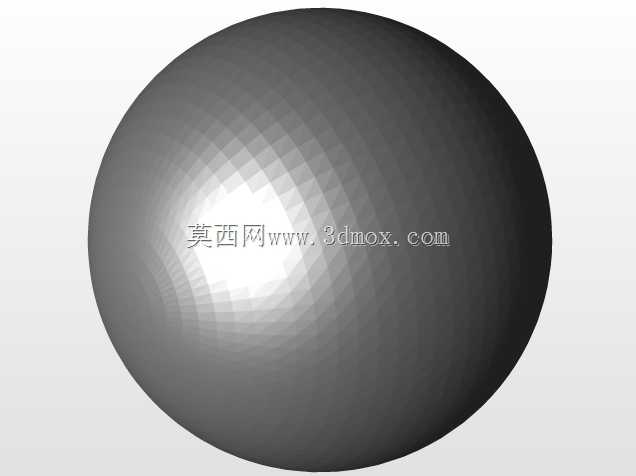

这款环形拼接把玩件的结构设计，核心围绕多组件相对运动的顺滑性与拼合定位精度展开，六个完全一致的角块单元通过内嵌的球面配合结构实现连接，每个角块表面设置的半球形凸点既作为握持时的防滑结构，也承担了相邻组件滑动时的限位作用，避免运动过程中出现组件脱开的问题。从实际应用场景来看，这类结构既可以作为桌面休闲的益智把玩物件，也可作为3D打印领域的结构验证样件，测试小尺寸球面配合结构的运动公差适配性，同时也能作为文创类潮玩产品的结构原型，拓展出不同配色、不同尺寸的衍生款。设计过程中，每个角块的连接曲面采用等半径球面拟合，确保六个单元拼接后形成完整的闭环环形结构，相邻角块之间的配合间隙控制在0.15mm以内，既保证相对转动时无卡顿，也不会因间隙过大出现晃动松脱的情况。角块表面的半球凸点采用等距阵列排布，每个凸点的半径与相邻凸点的中心距保持固定比例，握持时手指与凸点的接触受力均匀，长时间把玩也不会出现硌手的问题。整体结构无额外紧固件，完全依靠组件自身的曲面配合实现装配，拆分与拼合过程无需借助额外工具，依靠角块之间的弹性形变即可完成拆装，这种无紧固件的装配逻辑也降低了生产制造的装配成本，适合小批量3D打印生产或者注塑批量加工。从安装边界来看，整体环形结构的外径控制在80mm，内径35mm，轴向宽度28mm，尺寸适配成年人单手握持，放置在桌面时也不会占用过多空间，结构的运动行程覆盖360度环形转动，每个角块都可沿配合球面实现多自由度的相对滑动，拼合过程中需要调整每个角块的位置，让不同颜色的区块形成规整的排布，具备一定的益智解谜属性。结构设计时特意将配合面的摩擦系数控制在合理区间，既保证转动时的阻尼感适中，不会出现太松垮的情况，也不会因摩擦力过大导致转动费力，表面凸点的排布也兼顾了视觉辨识度，不同颜色的区块通过凸点的排布形成清晰的视觉区分，拼合完成后整体外观规整流畅，无突兀的拼接缝隙。
