气动系统带过滤调压功能空气处理装置

在气动控制回路的搭建与现场设备运维场景中，气源输出端的空气质量直接决定了下游气动执行元件、控制阀组的使用寿命与动作稳定性，这款集成过滤与调压功能的空气处理装置，正是气源处理单元中承担前端净化与压力稳定作用的核心部件。从实际工况适配来看，这类装置广泛应用于自动化生产线气动回路、小型气动工装夹具供气端、车间集中供气支路末端等场景，可过滤压缩空气中夹带的液态水滴、固态粉尘杂质，同时将上游波动的供气压力调整至下游设备适配的稳定工作压力，避免气压过高造成元件冲击损坏，或是气压不足导致执行机构输出力不达标的问题。

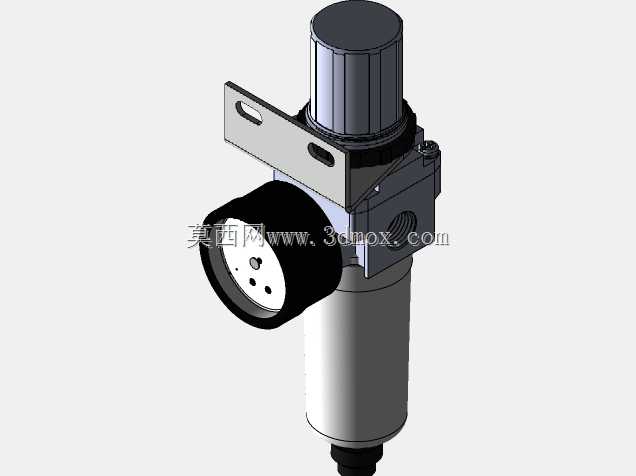

从结构设计逻辑来看，装置采用立式集成布局，上部为调压旋钮与安装支架段，中部集成气压显示表与阀体流道，下部为过滤杯与排污接口段，整体结构紧凑无冗余外凸结构。安装支架预留的两个长圆形安装孔，可适配不同安装孔距的固定面板，安装时无需额外加工适配孔位，支架与阀体采用卡扣加螺钉的双重固定方式，可承受常规气动回路中的振动载荷，避免长期运行后出现阀体松动偏移的问题。调压旋钮采用防滑滚花结构，手动调节时无需额外工具即可完成压力设定，旋钮下方设置的锁紧结构，可在压力调整完成后锁定设定值，防止现场误触导致压力参数偏移。

侧面集成的气压显示表采用轴向安装方式，表盘朝向可根据安装位置旋转调整，方便运维人员在不同观察角度读取实时输出压力值，表盘刻度覆盖常规气动系统的常用压力区间，读数清晰无视觉盲区。下部过滤杯采用透明高强度材质制作，可直接观察内部滤芯的污染程度与积水水位，无需拆解即可判断是否需要更换滤芯或是排出积存的冷凝水，杯体底部设置的手动排污结构，操作时仅需按压即可排出杯内积存的杂质与积水，维护操作十分便捷。

流道设计上采用了旋风分离加滤芯过滤的双重过滤结构，压缩空气进入阀体后首先通过旋风结构产生离心效应，将大粒径的液态水滴与杂质甩至杯壁沉降至底部，之后气流再经过精度适配的滤芯，滤除剩余的细小固态杂质，过滤后的气流进入调压腔，通过膜片与弹簧的配合实现输出压力的稳定控制，这种结构可在保证过滤效率的同时尽可能降低气流压力损失，减少气源能耗。整体外形的径向尺寸控制合理，在密集排布的气动阀岛旁安装时不会与相邻元件产生安装干涉，上下方向的长度尺寸适配常规气动柜的内部安装空间，底部预留的排污操作空间可满足日常维护的操作需求，无需拆解周边元件即可完成排污与滤芯更换作业。
