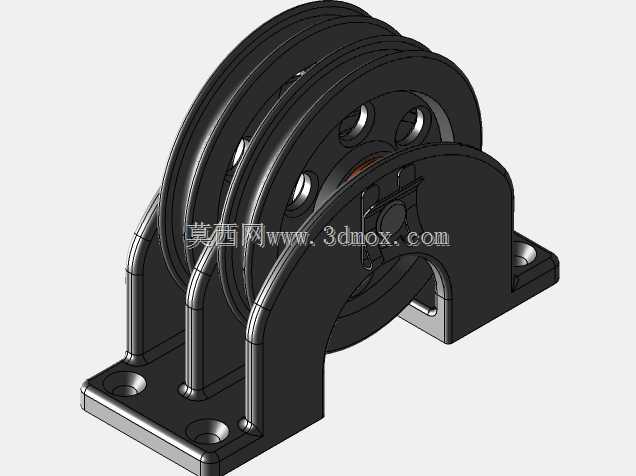

悬挂式双槽钢丝绳导向滑轮结构

该滑轮组件主要面向起重牵引、索道导向、重型设备移运等场景的钢丝绳导向需求，可同时承载两根独立钢丝绳的转向传导作业，避免多绳排布时出现相互干涉、摩擦剐蹭的问题，在车间行吊辅助走线、户外小型吊装设备、舞台吊挂系统、仓储货物牵引机构中都有较高适配性。从结构设计来看，整体采用U型一体式支架作为承载主体，支架顶部设置两个带安装孔的水平法兰面，安装时可通过螺栓直接固定在设备机架、钢梁或预设安装基座上，两个法兰面的孔位对称分布，安装边界清晰，无需额外加工转接件即可完成固定，能有效分散滑轮承载时的竖向载荷，避免单点受力导致的支架变形。支架内部并排设置两个带圆弧绳槽的滑轮，绳槽的曲率半径适配常规直径的起重钢丝绳，可保证钢丝绳在槽内贴合顺畅，不会出现跳绳、卡滞问题，滑轮与支架之间通过销轴连接，转动副处预留了润滑介质加注空间，长期使用时可定期补充润滑脂降低转动阻力，减少轮槽与钢丝绳的磨损。支架下端设置了防脱挡块结构，通过紧固件固定在支架开口处，可在钢丝绳出现松弛状态时限制其从绳槽内脱出，避免作业过程中出现脱绳引发的安全隐患，挡块采用快拆结构设计，后期更换钢丝绳或维护滑轮时无需完全拆解支架即可完成操作。设计过程中优先考虑了载荷传递路径的合理性，钢丝绳受到的拉力通过滑轮、销轴传递到两侧支架立板，再通过顶部法兰面均匀分散到安装基础上，支架的弯折处做了圆弧过渡处理，避免应力集中导致的结构断裂，轮体采用中空辐板式结构，在保证整体结构强度的前提下降低了组件自重，减少安装基础的承载负担。两个滑轮的转动相互独立，单根钢丝绳的速度差不会对另一根绳的传导造成干扰，可适配双绳同步牵引、不同行程独立牵引等多种作业工况，绳槽表面做了光滑处理，可降低钢丝绳运行时的磨损速率，延长钢丝绳的使用寿命。
