M3规格六角紧固螺母结构设计

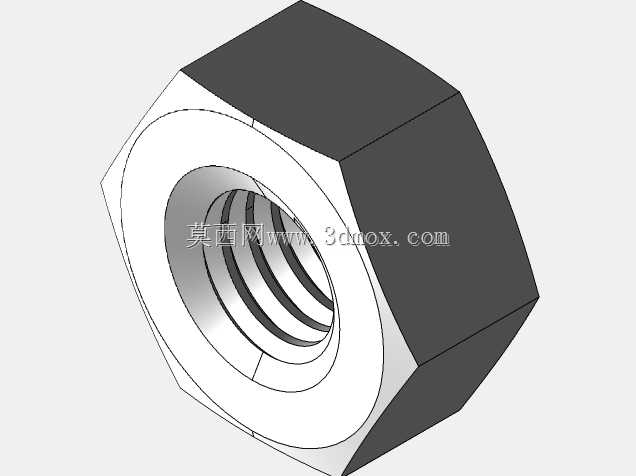

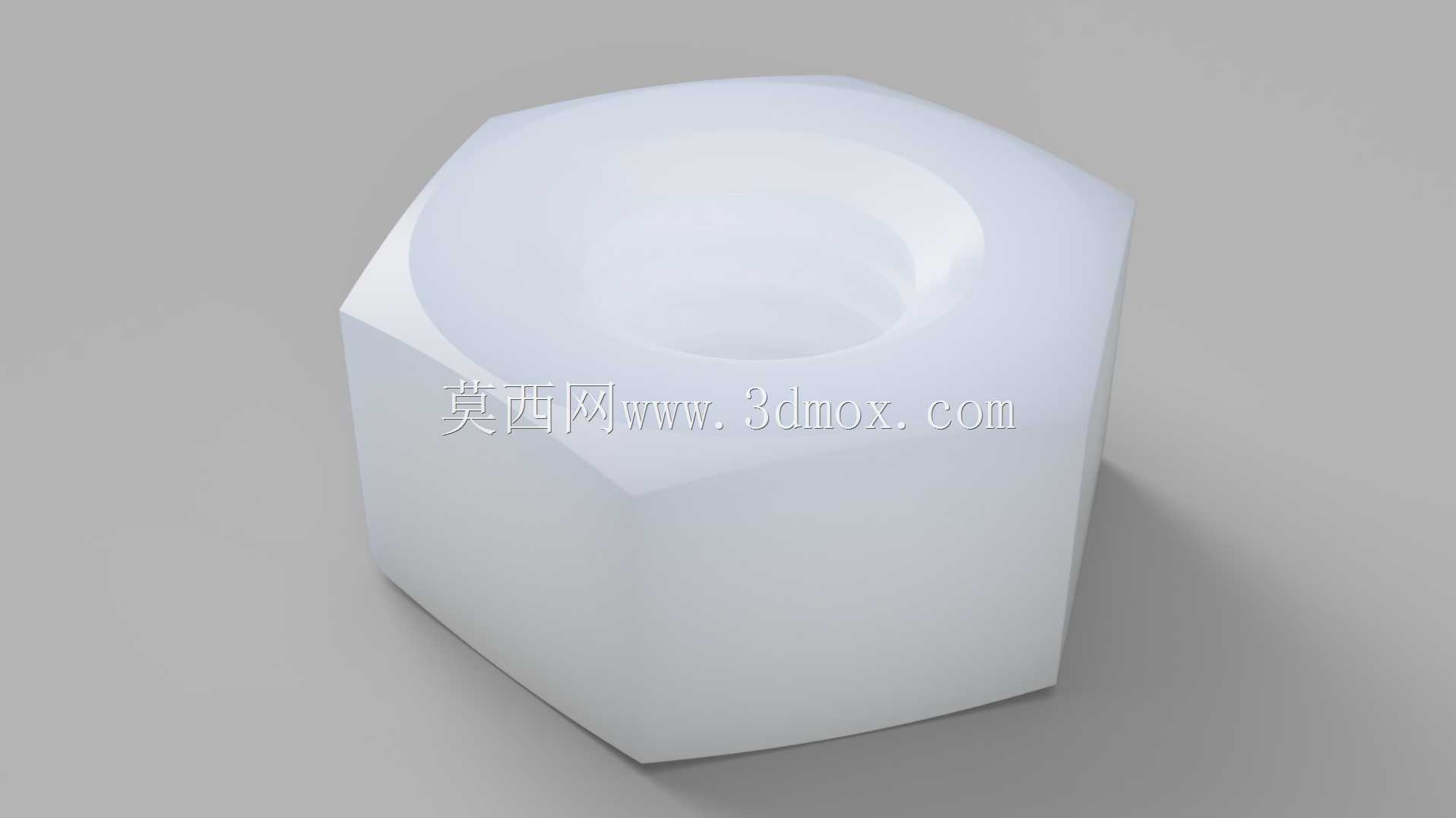

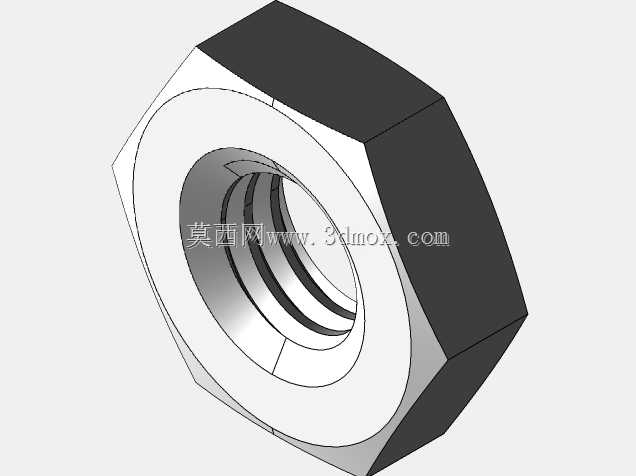

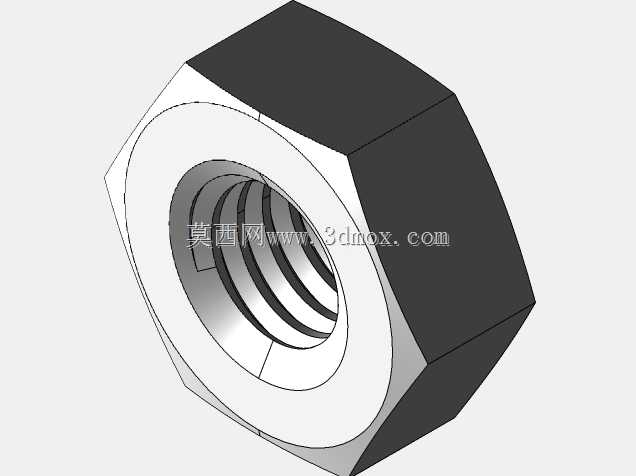

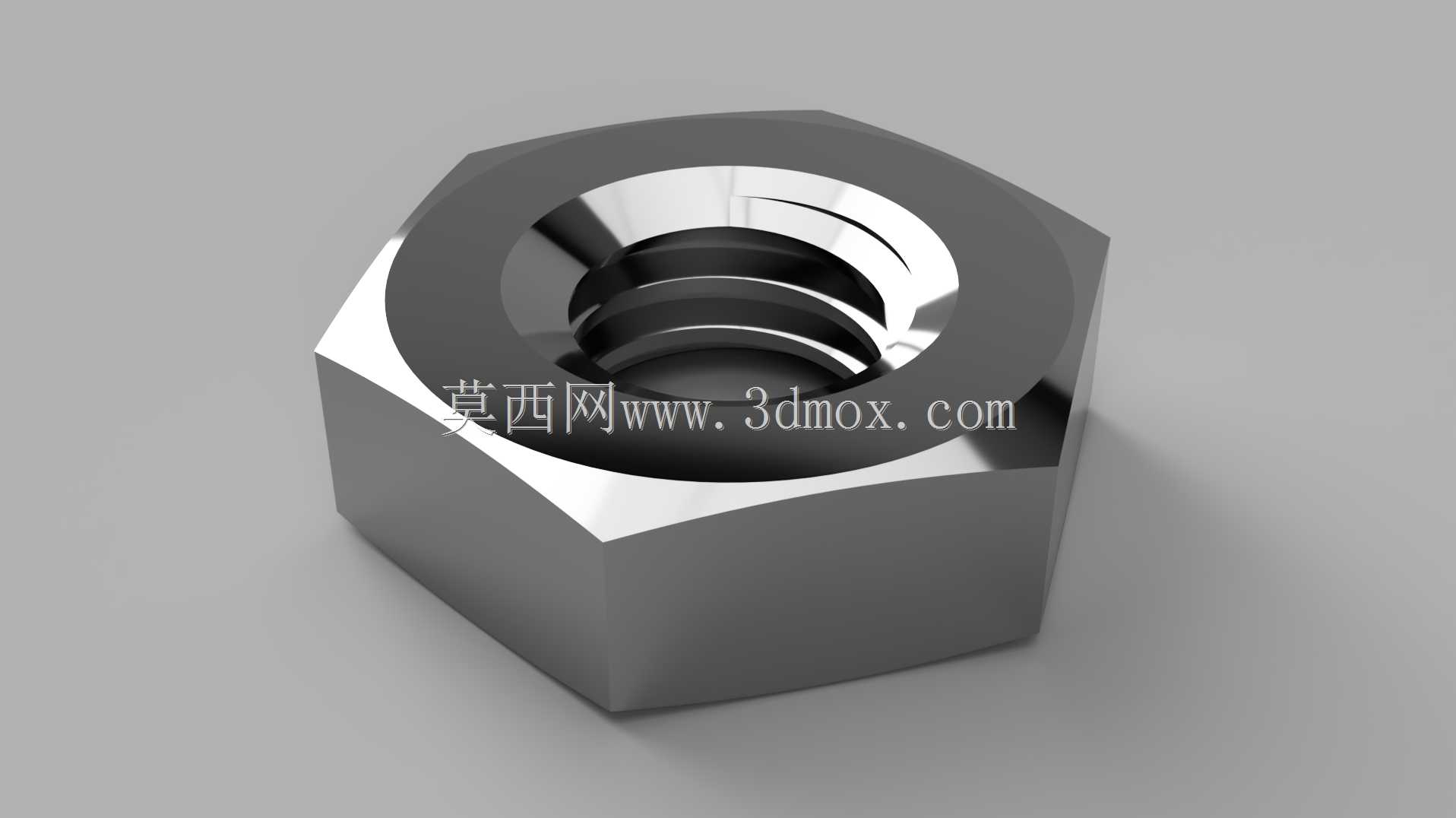

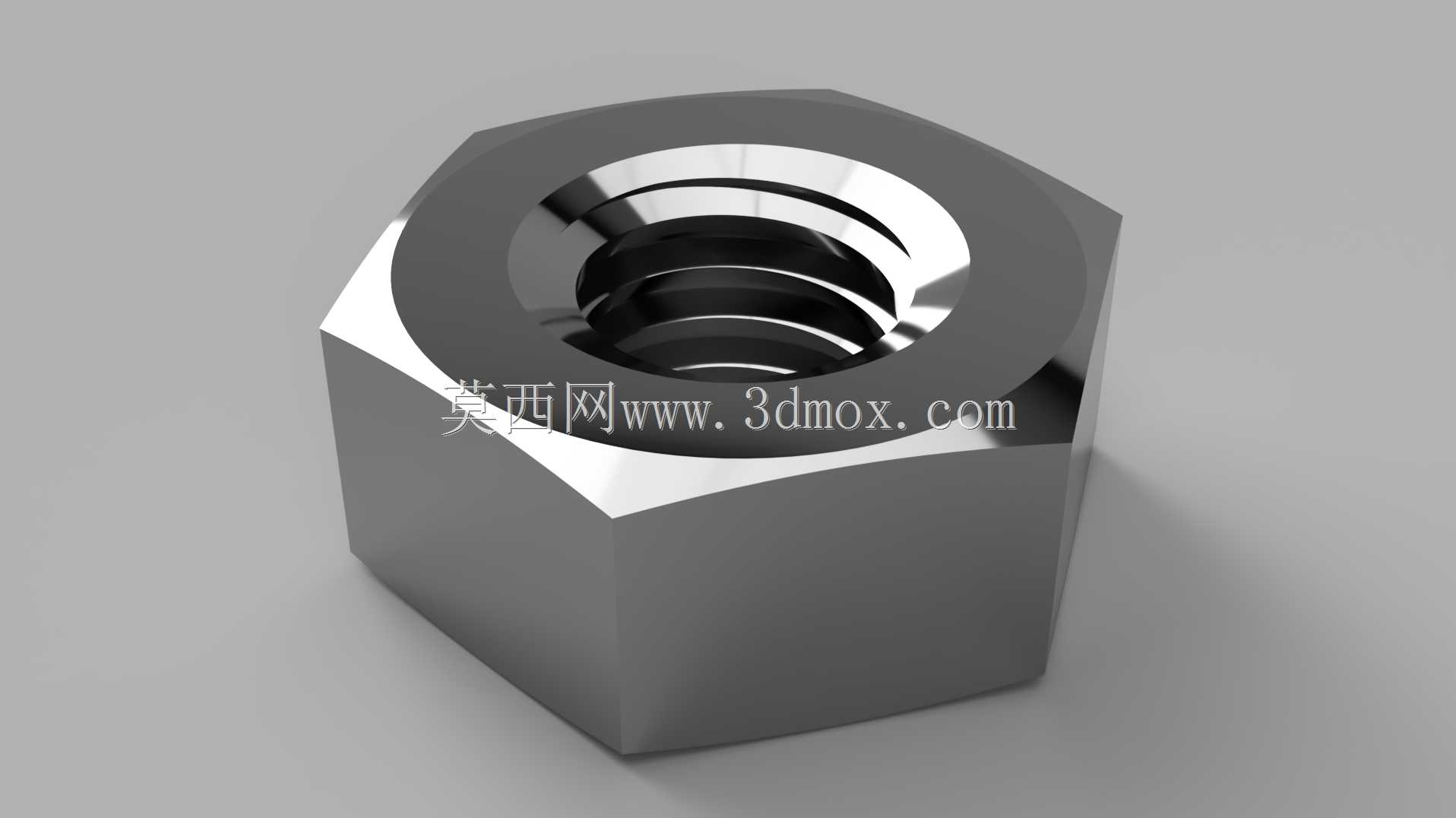

在各类精密装配场景中，小规格六角螺母的应用覆盖了从消费电子内部结构固定、小型仪器仪表模组装配，到自动化设备轻量化构件连接的诸多环节，这类紧固件的设计合理性直接影响整套装配结构的连接可靠性与拆装便捷性。本次设计的M3规格六角螺母，针对不同装配场景的厚度需求，设置了1.8mm、2.4mm、2.7mm三种不同厚度规格，其中2.7mm厚度款适配尼龙防松嵌件的安装需求，可在振动工况下提供额外的螺纹锁止力，避免连接副受往复载荷作用出现松脱失效。从结构设计逻辑来看，六角外形的对边尺寸严格遵循通用紧固件的配套公差要求，可适配标准开口扳手、套筒等通用装配工具，无需定制专用工装即可完成现场装配作业，外六角的六个受力面均匀分布，拧紧过程中受力对称，不会出现偏载导致的螺纹滑牙或者螺母棱角变形问题。螺纹部分采用0.5mm标准螺距的公制粗牙设计，螺纹牙型的公差带选用通用装配级精度，既可以保证与同规格外螺纹件的顺畅旋合，又能控制螺纹副的配合间隙在合理区间，避免间隙过大导致的连接晃动，或是间隙过小导致的旋合卡滞、螺纹咬死问题。不同厚度的规格对应不同的连接强度需求，1.8mm薄款螺母适用于安装空间受限、承载载荷较小的轻量化连接场景，比如消费电子外壳的内部支架固定，这类场景对紧固件的占用空间要求严苛，薄款螺母可以在满足基础紧固需求的前提下最大限度压缩装配空间；2.4mm常规厚度款适配大多数通用装配场景，螺纹啮合长度足够提供稳定的预紧力，适用于普通机械设备的非振动部位构件连接；带尼龙嵌件的2.7mm款则针对存在持续振动、冲击载荷的装配场景，比如小型自动化设备的运动模组周边构件连接，尼龙嵌件在螺纹旋合过程中会产生弹性形变，填充螺纹副之间的配合间隙，增大螺纹旋合的阻尼，即使在持续振动环境下也能保持稳定的预紧力，无需额外添加防松垫圈或者螺纹胶。设计过程中对螺母的端面垂直度做了严格控制，保证螺母拧紧后端面与被连接件表面完全贴合，不会出现倾斜导致的局部应力集中，避免被连接件表面被压伤或者预紧力分布不均的问题。六角棱边做了微小的倒角处理，既可以去除加工过程中产生的毛刺，避免装配过程中划伤操作人员或者被连接件表面，也能引导螺母顺利放入装配工位的沉孔或者定位槽内，提升装配效率。这类小规格六角螺母作为最基础的紧固类通用零件，其设计不需要复杂的特殊结构，但每一处尺寸公差、形位公差的设定，都需要结合实际装配场景的工具适配性、载荷需求、空间限制做综合考量，哪怕是螺距、厚度这类基础参数的选择，也直接决定了零件在实际使用中的可靠性与适配性。
