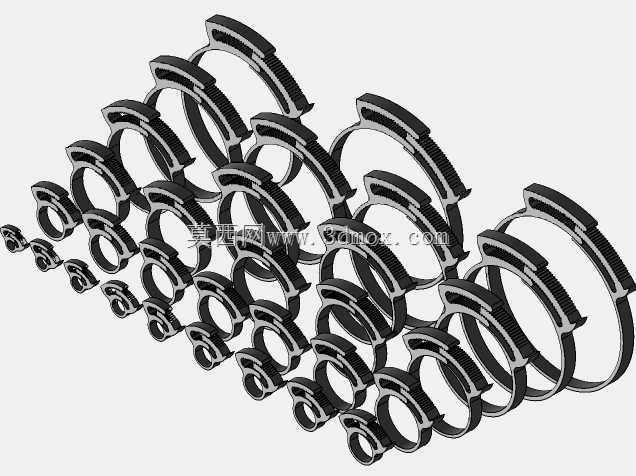

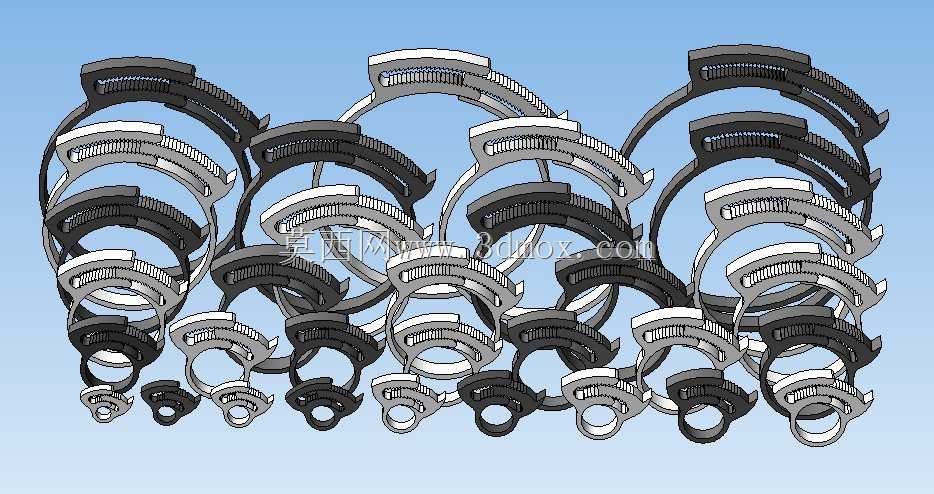

双加强型刚性软管卡箍系列结构设计

在流体输送管路系统的搭建与运维环节，管路连接部位的密封可靠性、抗振防脱能力，直接决定整套系统的运行稳定性，尤其是涉及高压输送、管路存在持续振动的工况，普通单钢带卡箍常出现咬合力不足、钢带形变松脱、密封面压合不均漏液的问题，双加强刚性软管卡箍正是针对这类痛点开发的管路紧固配件。这类卡箍的应用场景覆盖极广，从工业设备的液压油路、气动管路连接，到民用给排水、暖通管路的软管对接，再到农用灌溉管路、车用油路水路的紧固，但凡涉及硬管与橡胶软管、塑料软管的插接部位，都能见到这类加强型卡箍的应用。不同于普通单耳、双耳卡箍的单薄钢带结构，该系列卡箍采用双侧加强筋的刚性结构设计，卡箍本体采用弯折成型的高强度钢带，在箍带的非锁紧区域设置两道同向凸起的加强棱，大幅提升箍带受径向力时的抗形变能力，避免锁紧过程中箍带出现波浪形形变导致的局部压合力不足。卡箍的锁紧端采用对称式螺栓锁紧结构，锁紧力可通过螺栓进给量精准调节，能适配不同壁厚的软管，保证整个圆周方向的压合力均匀分布在软管插接段，不会出现局部压伤软管或者局部压合不足渗漏的问题。从设计维度考量，该系列卡箍覆盖了从小通径到大通径的全尺寸规格，最小规格可适配外径6mm的细小气动软管，最大规格可适配外径超过100mm的大口径输水软管，每个规格的卡箍都预留了合理的锁紧调节行程，安装时无需过度扩张箍带即可套入软管接头位置，降低安装难度。卡箍的安装边界也做了充分的适配优化，箍带的宽度根据通径大小做匹配设计，小通径卡箍箍带宽度较窄，适配狭小安装空间的管路布局，大通径卡箍箍带宽度相应增加，增大与软管外壁的接触面积，降低单位面积压强避免软管被压裂。锁紧螺栓的位置做了沉台设计，螺栓头部不会突出箍带外圆过多，避免管路排布时与周边零部件产生干涉。在实际选型使用时，需要根据对接软管的外径、接头的外径公差匹配对应规格的卡箍，锁紧过程中需对称交替拧紧螺栓，避免单侧受力导致箍带偏斜，保证压合面完全贴合软管外壁。卡箍的内侧边缘做了圆弧倒角处理，不会在锁紧过程中切割软管外壁，延长软管的使用寿命，即使在管路存在一定角度偏移、运行中存在持续振动的工况下，双加强的刚性结构也能持续提供稳定的抱紧力，不会因为长期振动出现螺栓松退、箍带形变松脱的问题。整套卡箍的结构做了系列化归一设计，不同规格的卡箍采用相同的锁紧结构形式，减少安装时的工具适配成本，日常维护时仅需常规扳手即可完成拆装操作，无需专用工装。
