DIN3570标准A15型圆钢U型管卡

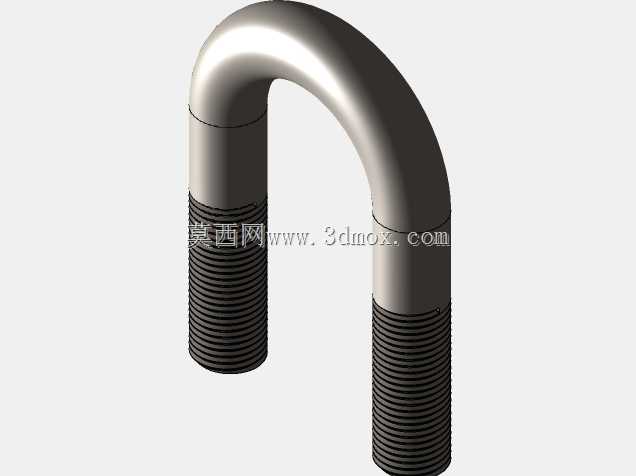

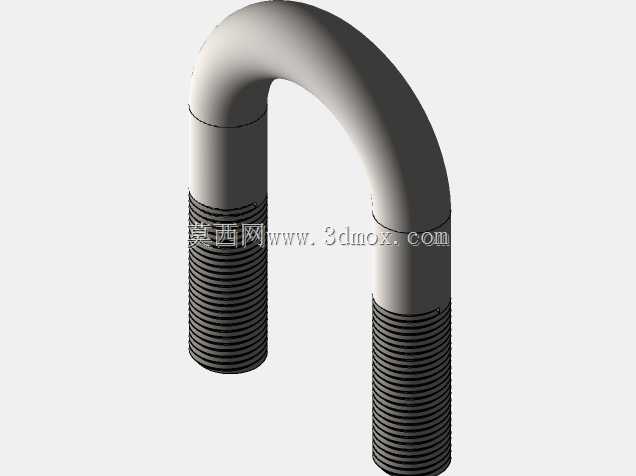

这款圆钢弯制的U型抱箍，核心适配公称通径20至500mm的钢制管路固定场景，在工业流体输送管网、工艺管线安装、设备外接管路排布中应用广泛，不管是架空管线的支吊架配套，还是贴墙敷设管路的点位固定，都能通过两端的外螺纹段配合螺母、垫片，将管道牢牢锁止在预设安装位，避免管路运行中因介质脉动、设备振动产生位移偏移。从结构设计逻辑来看，该零件完全遵循DIN3570标准中A形式的尺寸规范，弯弧段的曲率与适配管道的外径完全贴合，不存在局部间隙过大导致的锁紧应力集中问题，两端螺纹段的长度预留了足够的调节余量，即便搭配不同厚度的安装垫板、减震胶垫，也能保证螺母旋合长度满足螺纹连接的强度要求，不会出现啮合牙数不足导致的松脱风险。不同于薄板冲压成型的管夹，实心圆钢弯制的结构具备更高的抗拉与抗剪强度，在存在一定振动载荷的管路场景中，不会出现夹体变形、断裂的失效问题，不锈钢材质的选型也适配腐蚀介质输送管路、户外露天敷设管路的使用需求，无需额外做表面防腐处理就能长期稳定工作。在实际安装边界上，设计时已经充分考虑了不同公称通径管道对应的安装孔距、螺纹规格匹配关系，小通径管路配套的管卡螺纹规格更小、整体结构更紧凑，大通径管路对应的圆钢直径更大、螺纹承载能力更强，安装时只需按照对应通径的尺寸参数在安装基础上预留固定孔位，无需二次加工弯弧结构，就能保证管卡与管道外壁完全贴合，锁紧后受力均匀分布在整个弯弧接触面上，不会出现局部应力过大压伤管道外壁的情况。在三维建模过程中，弯弧段的成型角度、螺纹段的同轴度都严格按照标准给定的公差要求还原，两端螺纹的收尾位置、弯弧处的圆角过渡都做了精准还原，完全可以直接用于管路装配的干涉检查、支吊架系统的受力仿真模拟，也能直接导出工程图用于生产加工的尺寸参考，不需要设计人员再重新核对标准参数调整模型尺寸。
