带安装板油路润滑滑动轴承座结构

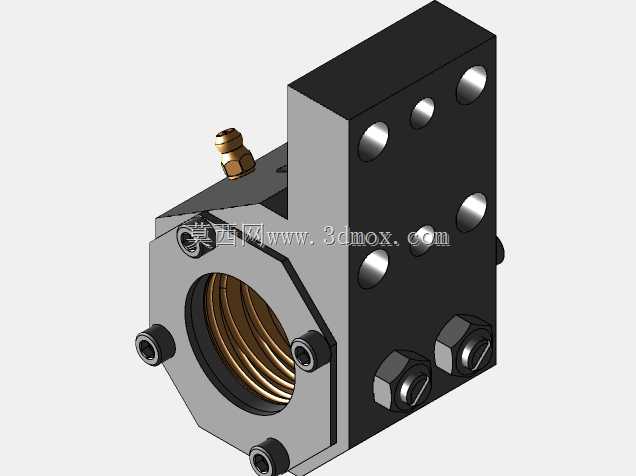

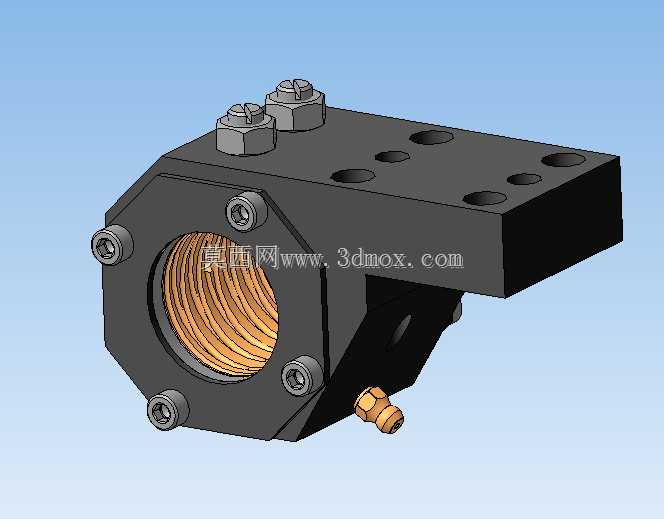

在机床主轴进给单元、重载输送线辊道支撑、非标自动化专机的转轴定位场景中，这类带集成安装板的滑动轴承支撑结构是承担径向载荷、保障轴系回转精度的核心部件，区别于标准滚动轴承座，该结构针对低速重载、需持续润滑的工况做了适配设计，能在粉尘、切削液飞溅的车间环境下长期稳定运行。从结构功能来看，主体采用分体式压合设计，前端八角形端盖通过六颗内六角螺钉与基座本体锁紧，可根据轴径磨损情况快速更换内部铜质轴瓦，无需整体拆解基座，大幅降低设备运维的拆装工作量；基座顶部预留两组螺栓锁紧位，可配合压块实现轴瓦间隙的微调，适配不同工况下的轴系窜动控制需求，侧部集成的铜质油嘴可外接集中润滑系统，持续向轴瓦与转轴的配合面注入润滑油，在配合面形成稳定油膜，避免干磨导致的轴瓦烧蚀、轴径拉伤问题。设计阶段优先考虑安装兼容性，基座上部的安装板做了加厚处理，板面排布多组不同间距的安装通孔，可直接适配常见的40系、50系工业铝型材横梁以及钢板焊接机架的安装孔位，无需额外加工转接板，安装时仅需从板面上方穿入内六角螺栓即可完成固定，安装面的平面度公差控制在0.02mm以内，避免安装后基座倾斜导致轴系别劲、回转阻力增大的问题。从安装边界来看，该结构的轴向总长度适配直径60-80mm的转轴，轴瓦内孔可根据实际轴径做配磨处理，径向安装空间预留了扳手操作空间，端盖螺钉的拆装不会与周边的传动轮、防护罩产生干涉，油嘴的安装角度做了45度倾斜设计，既方便日常运维时手动注油，也不会与机架安装面产生磕碰。实际选型应用时，可根据轴系的径向载荷大小调整轴瓦材质，重载场景选用锡青铜合金轴瓦，轻载高速场景可替换为含油尼龙轴瓦，基座本体采用铸铁材质做时效处理，消除内应力后长期使用不会出现安装面变形，保障轴系的回转同轴度，这类结构相比标准滚动轴承组件，抗冲击载荷能力更强，在冶金设备的辊道支撑、木工机械的刀轴定位场景中，使用寿命比同规格滚动轴承高出30%以上，且运维成本更低，仅需定期更换轴瓦即可恢复支撑精度。
